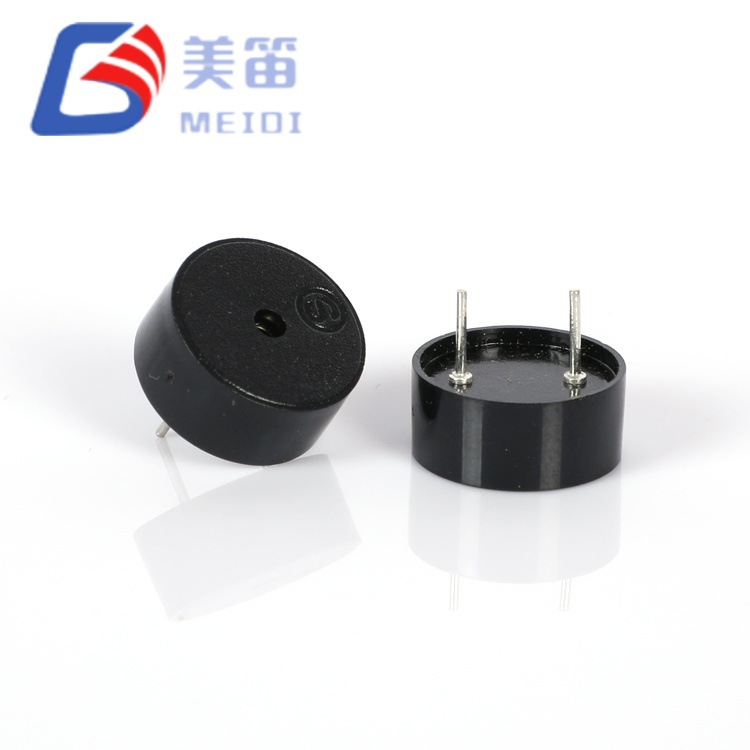

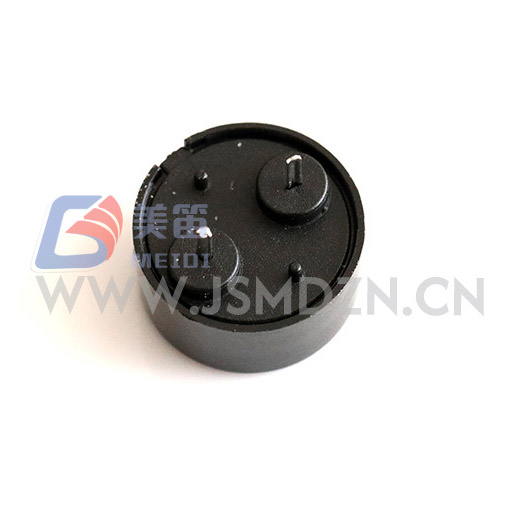

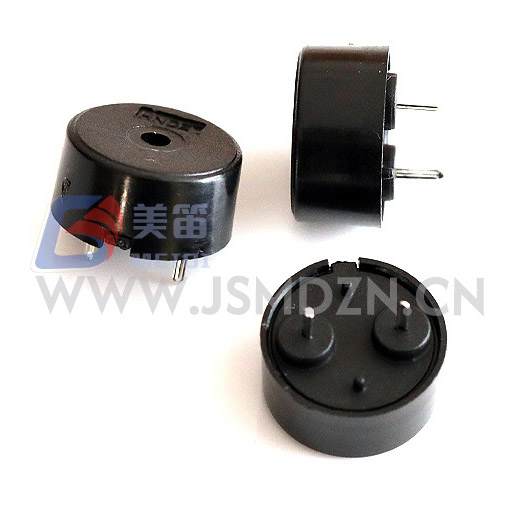

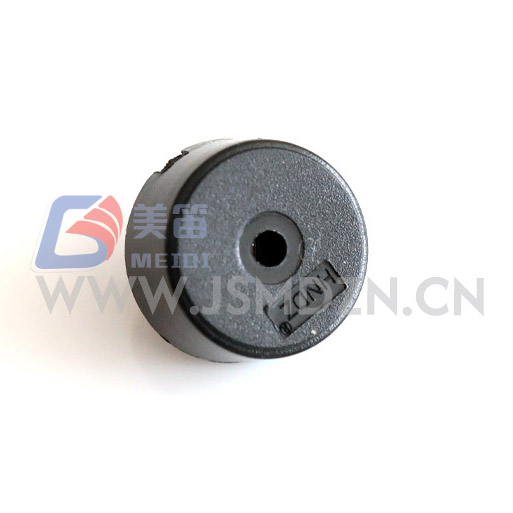

A 1207-es piezoelektromos passzív hangjelző Pogo tűvel egy átmenő furatú passzív piezoelektromos hangjelző, amelyet meghajtásra terveztek külső váltakozó áramú hullámforma által. Átmérője 12,5 mm, magassága 7,0 mm. fekete PBT házzal, amely körülbelül 0,66 g tömegű. Ha a 5Vp-p négyszöghullám 4000 Hz-es rezonanciafrekvenciáján, a berregő hangot ad legalább 80 dB nyomásszint 10 cm távolságban, húzás közben legfeljebb 10mA. A meghajtó jel 1 V és 30 V között csúcstól csúcsig terjedhet, ami lehetővé teszi az integrációt kisfeszültségű logikával, valamint nagyobb feszültségű ipari áramkörökkel. Ez a passzív Az architektúra teljes ellenőrzést biztosít a tervezőnek a hangfrekvencia felett, és kiküszöböli az aktív oszcillátor áramkörökhöz kapcsolódó nyugalmi áramfelvétel.
| Paraméter | Érték | Tesztkörülmények |
| Termék típusa | Piezoelektromos passzív hangjelző (átmenő lyuk) | — |
| Névleges feszültség | 5 Vp-p | Referencia tesztszint |
| Üzemi feszültség | 1 – 30 Vp-p | A meghajtó jel tartománya |
| Rezonancia frekvencia | 4000 ± 500 Hz | Névleges feltételek mellett |
| Hangkimenet 10 cm-en | ≥ 80 dB | 5 Vp-p, 4000 Hz négyszöghullám |
| Jelenlegi fogyasztás | ≤ 10 mA | 5 Vp-p, 4000 Hz négyszöghullám |
| Üzemi hőmérséklet | -20 ℃ ~ +70 ℃ | Folyamatos |
| Tárolási hőmérséklet | -30 ℃ ~ +80 ℃ | Nem működő |

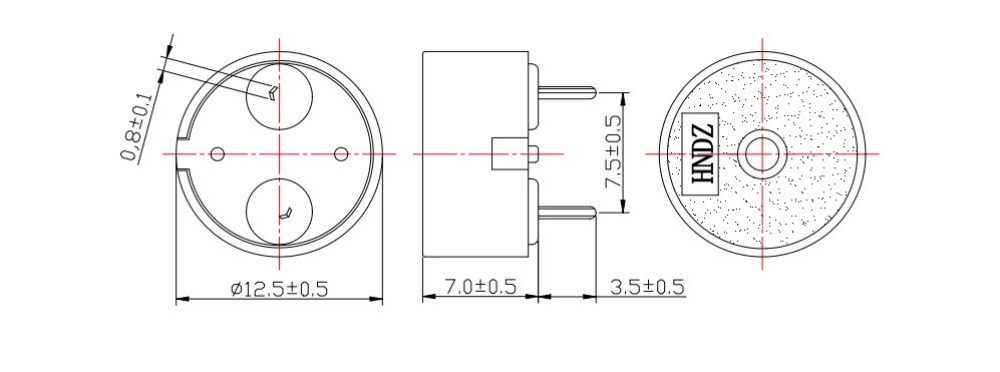

| Méretek (átmérő × magasság) | 12,5 ± 0,3 × 7,0 ± 0,5 mm | Csak a test, a csapok nélkül |
| Súly | 0,66 ± 0,2 g | Tipikus |
| Ház anyaga | Fekete PBT | — |
| Hullámforrasztás ★ | 260 ± 5 ℃, 4-6 s | 2-3 ciklus ajánlott |
| Kézi forrasztás ★ | 350 ± 10 ℃, 2-5 s | 2-3 ciklus ajánlott |
| Forrasztási hőállóság | 250 ± 5 ℃, 10 ± 0,5 s | Test 2,0 mm-re a forrasztástól |
A következő méréseket egy 10 egységből álló mintán rögzítettük 5 Vp-p, 4000 Hz mellett négyzethullám. Ezek az értékek a tipikus termelési eloszlást illusztrálják, de nem garantált határok. A garantált teljesítményre vonatkozó borítékot lásd a műszaki adatokban fentebb.
| Nem. | SPL (dB) | Áram (mA) | Kapacitás (nF) | Átm. (mm) | H (mm) |
| 1 | 84 | 0.45 | 11.7 | 12.01 | 7.1 |
| 2 | 83 | 0.51 | 12.2 | 11.98 | 7.2 |
| 3 | 85 | 0.48 | 12.3 | 12.03 | 6.98 |
| 4 | 84 | 0.45 | 11.9 | 11.99 | 7.0 |
| 5 | 85 | 0.53 | 12.5 | 11.97 | 6.96 |
| 6 | 86 | 0.54 | 11.8 | 11.99 | 6.99 |
| 7 | 85 | 0.49 | 12.3 | 12.02 | 7.3 |
| 8 | 83 | 0.53 | 12.1 | 12.05 | 7.5 |
| 9 | 84 | 0.51 | 11.2 | 12.02 | 7.0 |
| 10 | 83 | 0.49 | 11.9 | 11.98 | 6.98 |
Passzív komponensként a HNR-1207 PA7.5 a gazdarendszerre támaszkodik, hogy biztosítsa négyzethullám vagy PWM jel, amelynek középpontja 4000 Hz. Egy közös megvalósítás a mikrokontroller GPIO tűje időzítő kimenetként konfigurálva, opcionálisan pufferelve tranzisztor, ha a logikai tápnál magasabb meghajtófeszültségre van szükség. A a berregő kapacitív jellege, 12nF körüli névleges kapacitással rövid áramcsúcsokban minden jel szélén. Kis sorozatú ellenállás elhelyezése (100–330Ω) a meghajtótüskével összhangban képes korlátozni a csúcsáramokat anélkül, hogy anyagilag is korlátozható lenne befolyásolja a hangkimenetet. Mivel az üzemi feszültség 1V és 30Vp-p között mozog, Ugyanez a berregő közvetlenül egy 3,3 V-os MCU-ról is meghajtható a mérsékelt riasztás érdekében vagy 12 V-ra vagy 24 V-ra növelve a hangosabb alkalmazásokhoz.
Térfogatgyártású összeszereléshez a hullámforrasztás 260 ℃-on 4-6 másodpercig a preferált módszer. Kézi forrasztás 350 ℃-ra állított vasalóval, 2-5 másodpercig szintén elfogadható, legfeljebb három termikus ciklus megengedett. A háznak kell A deformáció elkerülése érdekében tartsa legalább 2,0 mm-re a forrasztófürdőtől.
A Pogo tűvel ellátott 1207-es piezoelektromos passzív zümmögő minden gyártási tételénél mintát vesznek a hét tételes megbízhatóság érdekében a termékleírásban meghatározott protokollt. A vizsgálatok kiterjednek a hosszabb expozícióra páratartalom (50 ℃, 90-95% relatív páratartalom, 48 óra), magas és alacsony hőmérsékletű tárolás, hőciklus -30 ℃ és +80 ℃ között, mechanikai leejtés, vibráció és forrasztási hőállóság. Az elfogadás megköveteli, hogy ezt követően minden elektromos és méretre vonatkozó előírás teljesüljön 2 órás helyreállítás szobahőmérsékleten.

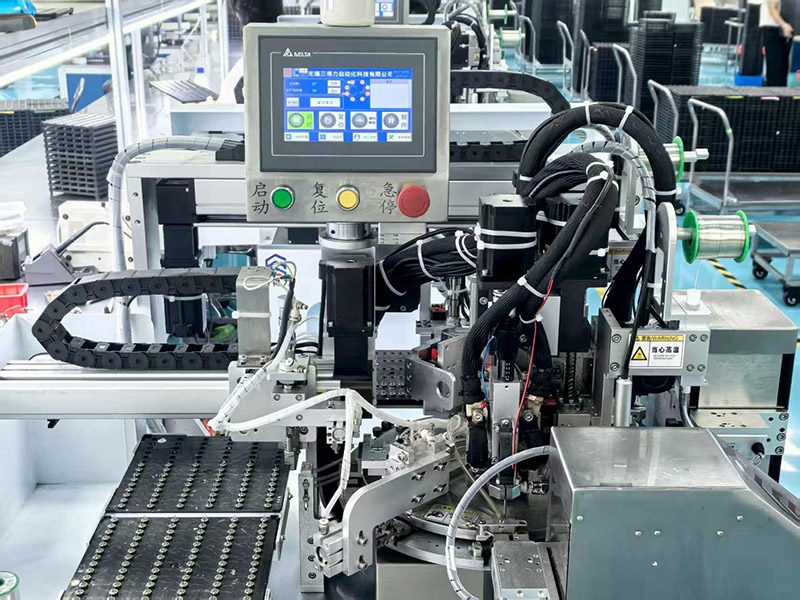

A MEIDI Jiangsu-i létesítménye integrálja a házon belüli kerámiafeldolgozást, az automatizált piezót ragasztás és 100%-os végponti akusztikai ellenőrzés. A minőségirányítási rendszer ISO9001 tanúsítvánnyal rendelkezik, és a tételspecifikus vizsgálati adatok mennyiséggel együtt szállíthatók szállítmányok.
Olyan berendezések, amelyek más célokra már PWM- vagy négyszöghullám-kimenetet generálnak közvetlenül használhatja a 1207 piezoelektromos passzív zümmögőt Pogo Pin-el oszcillátor áramkör hozzáadása nélkül. Az akkumulátorral működő hordozható műszerek az alacsony, 10 mA-es meghajtóáram előnyeit élvezik és a nyugalmi oszcillátor terhelés hiánya. Ipari vezérlőpanelekben 12V-os vagy 24V-os DC tápról üzemelve leegyszerűsíti a széles feszültségfelvételt a vezető kialakítása. A kis, 12,5 mm-es alapterület szűk helynek is megfelel fogyasztói elektronikai termékek, például okosotthon-érzékelők és kézi teszterek.
Milyen meghajtó jelre van szüksége ennek a hangjelzőnek?
AC jelet igényel, általában négyszöghullámot vagy PWM-et, közeli frekvencián 4000 Hz. Egyenáramú feszültség alkalmazása nem ad hangot, és károsíthatja az elemet.
Vehetem közvetlenül mikrokontrollerről?
Igen, feltéve, hogy a logikai szint az 1–30 Vp-p tartományba esik. 3,3V vagy 5V-hoz rendszerek esetén az SPL alacsonyabb lesz, mint az 5Vp-p-nél megadott 80 dB. Egy tranzisztor A puffer megemelheti a meghajtó feszültségét, ha nagyobb teljesítményre van szükség.
Milyen forrasztási profilok ajánlottak?
Hullámforrasztás javasolt 260 ℃-on 4-6 másodpercig. Kézi forrasztás lehet 350 ℃-on 2-5 másodpercig. Mindkét módszer legfeljebb három termikus ciklust tesz lehetővé.
Hogyan kezeljem a hangjelzőt forrasztás után?
A ház nincs lezárva, ezért ne merítse tisztító oldószerekbe vagy folyasztószerbe. Az összeszerelt táblákat száraz helyen tárolja, hogy megakadályozza a csapok oxidációját.
Teljes adatlapok, gyakorisági válasz görbék vagy tételspecifikus vizsgálati jelentések esetén vegye fel a kapcsolatot a MEIDI-vel a projekt követelményeivel kapcsolatban. A mérnöki támogatás általában válaszol egy munkanapon belül.
