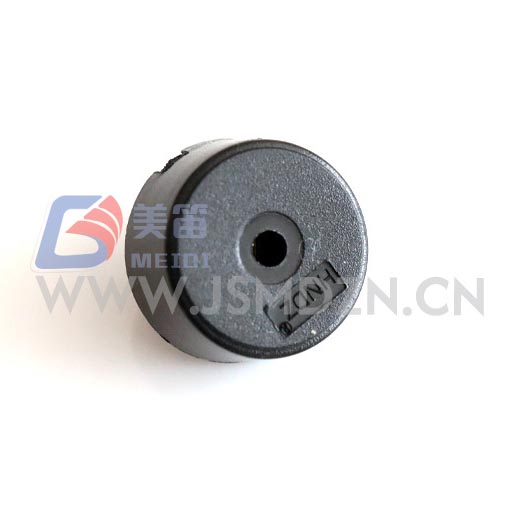

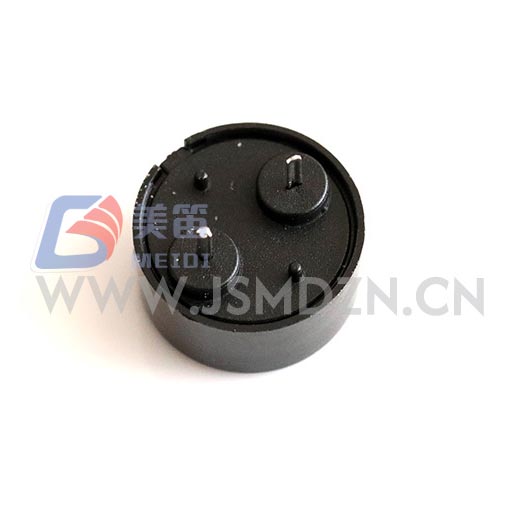

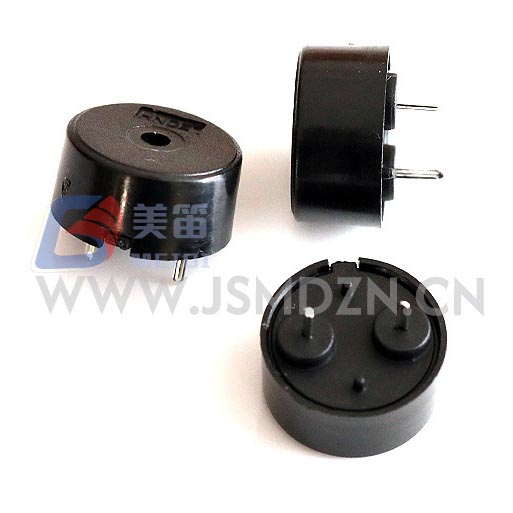

A 1404-es piezoelektromos passzív hangjelző Pogo tűvel egy kompakt átmenő lyukon keresztüli passzív hangjelző, amely külső váltóáramú meghajtó jele hang generálásához. 13,8 mm átmérőjű és a Alacsony, mindössze 4,0 mm-es profil, így illeszkedik a szűkös PCB-elrendezésekhez. Egy 5Vp-p négyszöghullám 4000 Hz-en legalább 80 dB hangnyomásszintet produkál 10 cm-re, miközben legfeljebb 10 mA-t vesz fel. A meghajtó áramkör képes jeleket fogadni 1 V-tól 30 V-ig csúcstól csúcsig, rugalmasságot biztosítva a tervezőknek a logikai szint használatában közvetlenül ad ki, vagy növelje a feszültséget a nagyobb hangerő érdekében. Fekete PBT háza ellenáll a kézi forrasztási hőmérsékletnek és megbízhatóan működik -20 ℃ és -20 ℃ között +70 ℃.
| Paraméter | Érték | Tesztkörülmények |
| Termék típusa | Piezoelektromos passzív hangjelző (átmenő lyuk) | — |
| Névleges feszültség | 5 Vp-p | Referencia vizsgálati feltétel |
| Üzemi feszültség | 1 – 30 Vp-p | A meghajtó jel tartománya |
| Hangkimenet 10 cm-en | ≥ 80 dB | 5 Vp-p, 4000 Hz négyszöghullám |
| Jelenlegi fogyasztás | ≤ 10 mA | 5 Vp-p, 4000 Hz négyszöghullám |
| Rezonancia frekvencia | 4000 Hz | A specifikációban nincs tolerancia |
| Üzemi hőmérséklet | -20 ℃ ~ +70 ℃ | Folyamatos |
| Tárolási hőmérséklet | -30 ℃ ~ +80 ℃ | Nem működő |
| Méretek (átmérő × magasság) | 13,8 ± 0,4 × 4,0 ± 0,5 mm | Test a csapok nélkül |
| Súly | 0,67 ± 0,1 g | Tipikus |
| Ház anyaga | Fekete PBT | — |
| Kézi forrasztás ★ | 350 ± 10 ℃, 2-5 s | 2-3 ciklus ajánlott |
| Forrasztási hőállóság | 250 ± 5 ℃, 10 ± 0,5 s | Test 2,0 mm-re a forrasztástól |
| Nem. | SPL (dB) | Áram (mA) | Kapacitás (nF) | Átm. (mm) | H (mm) |
| 1 | 85 | 0.73 | 11.5 | 14.01 | 4.10 |
| 2 | 84 | 0.82 | 12.0 | 13.90 | 4.05 |
| 3 | 83 | 0.74 | 12.1 | 14.00 | 4.00 |
| 4 | 85 | 0.76 | 11.2 | 13.98 | 4.01 |
| 5 | 84 | 0.78 | 12.5 | 13.92 | 3.98 |
| 6 | 85 | 0.72 | 12.1 | 14.02 | 4.02 |
| 7 | 83 | 0.80 | 12.3 | 13.89 | 4.02 |
| 8 | 84 | 0.79 | 12.1 | 14.03 | 3.99 |
| 9 | 85 | 0.80 | 12.4 | 13.95 | 4.01 |
| 10 | 86 | 0.76 | 12.9 | 13.98 | 4.02 |
Ezek a mintaeredmények tipikus termelési eloszlást mutatnak. A garantált a teljesítmény határait a fenti specifikációk határozzák meg. Kapacitás Az értékek a tesztjelentés fejlécében jelennek meg, és nem részei a fő paraméternek táblázat. A tételspecifikus tesztadatokért forduljon a MEIDI-hez.
Mivel ez a hangjelző passzív alkatrész, külső váltakozó áramú hullámformát igényel működéshez. GPIO mikrokontroller PWM kimenetként konfigurálva 4000 Hz-en általános megoldás. Ha a logikai feszültség 3,3 V vagy 5 V, a hangkimenet alacsonyabb lesz, mint a névleges 80 dB; egy egyszerű tranzisztoros puffer emelheti a meghajtó szintje a kívánt feszültségig az 1–30 Vp-p ablakon belül. A a hangjelzés kapacitív jellege, jellemzően 12nF körül, rövid áramot okoz tüskék a jelátmenetek során. Egy kis sorozatú ellenállás a tartományban A 100–330Ω csökkenti a csúcsáramokat anélkül, hogy észrevehetően csökkentené a hangerőt.
Gyártási összeszereléshez kézi forrasztás javasolt 350 ℃-on 2-5 másodperc kötésenként, legfeljebb három termikus ciklussal. Tartsa meg a házat legalább 2,0 mm távolságra a forrasztópákatól a deformáció elkerülése érdekében.
A 1404-es piezoelektromos passzív zümmögő Pogo tűvel a MEIDI ISO9001 minőségbiztosítási rendszere szerint készül. Minden gyártási tételen átesnek egy sor megbízhatósági tesztet, amelyet a termékleírás. Ezek a tesztek a következőket tartalmazzák:
Páratartalom expozíció 50 ℃-on és 90-95% relatív páratartalom mellett 48 órán keresztül, majd 2 óra szobahőmérséklet visszanyerése mérés előtt.
Magas hőmérsékletű tárolás +80°C-on 48 órán keresztül és alacsony hőmérsékletű tárolás -30 ℃-on 48 órán keresztül, mindegyik 2 órás felépülési periódussal.
Hőmérséklet-ciklus -30 ℃ és +80 ℃ között 30 perces pihentetéssel, ismételt öt cikluson keresztül, majd 2 órán keresztül felépült.
Esési teszt 75 cm-ről keményfa deszkára (három csepp) és vibráció 10 Hz-ről 55 Hz-re 1,0 mm-es amplitúdóval, összesen 0,5 órán át.
Forrasztási hőállósági vizsgálat olvadt forrasztóanyagba merített vezetékekkel at 250 ℃-on 10 másodpercig, 2,0 mm távolságot tartva a háztól.
Minden vizsgálat után minden elektromos és méretbeli paraméternek meg kell felelnie a eredeti specifikáció. Lépjen kapcsolatba a MEIDI-vel a részletes tesztjelentésekért meghatározott gyártási tételek.
A HNR-1404 PA7.5 passzív kialakítása jól illeszkedik azokhoz a berendezésekhez, amelyek már PWM vagy négyszögjelet generál. Elemről működő műszerek előnyös az alacsony meghajtóáram és a nyugalmi oszcillátor hiánya terhelést. A 12 V-os vagy 24 V-os egyenáramú sínen működő ipari panelek közvetlenül hajthatnak a hangjelzést a széles feszültségtűrésén belül. A szórakoztató elektronikai cikkek, mint pl az intelligens otthoni érzékelők vagy a kézi tesztelők is értékelik a kis helyigényt és átmenő furatú szerelés. Bármilyen alkalmazáshoz, amelyhez specifikus lehet biztonsági vagy hatósági tanúsítványokat, kérjük, előtte ellenőrizze a MEIDI-vel a tervezés véglegesítése.
Milyen meghajtó jelre van szüksége ennek a berregőnek?
AC jelet igényel, jellemzően négyzethullámot vagy PWM-et kb 4000 Hz. Az állandó egyenfeszültség nem ad hangot, és károsíthatja a készüléket piezoelektromos elem.
Meg lehet vezetni közvetlenül a mikrokontroller tűjéről?
Igen, ha a láb kimeneti feszültsége az 1–30 Vp-p tartományba esik. 3,3V-on vagy 5 V-os logikai szinteknél a hangkimenet a névleges 80 dB alatt lesz. A tranzisztor puffer hozzáadható a meghajtó feszültségének és hangosságának növeléséhez.
Milyen forrasztási mód javasolt?
A kézi forrasztás 350 ℃-ra állított vasalóval a standard módszer. Mindegyik Az illesztést 2-5 másodpercig kell melegíteni, és legfeljebb három utómunkálati ciklus szükséges elfogadható. Kerülje el, hogy a ház közvetlenül hozzáérjen a forraszanyaghoz.
Teljes adatlapokhoz, gyakorisági válasz diagramokhoz vagy tételspecifikus teszthez jelentéseket, kérjük, lépjen kapcsolatba a MEIDI-vel a projekt követelményeivel kapcsolatban. Mérnöki az ügyfélszolgálat általában egy munkanapon belül válaszol.
