Piezoelektromos passzív hangjelző rugós Pogo tűkkel

A HNR-1207 PA6.5 piezoelektromos passzív zümmögő rugós Pogo tűkkel egy átmenő furatú piezoelektromos passzív zümmögő, amelyet akkumulátorral működő és energiagyűjtő rendszerekhez terveztek, ahol minden mikroamper befolyásolja a működési időt. A mért 0,45–0,54 mA fogyasztás 5 Vp-p (4000 Hz) mellett ez a komponens ≥80 dB SPL-t biztosít a tipikus elektromágneses aktív hangjelzők áramának kevesebb mint egytizedével, jelentősen meghosszabbítva az akkumulátor élettartamát a hordozható orvosi eszközökben, hordható monitorokban és vezeték nélküli érzékelőcsomópontokban.

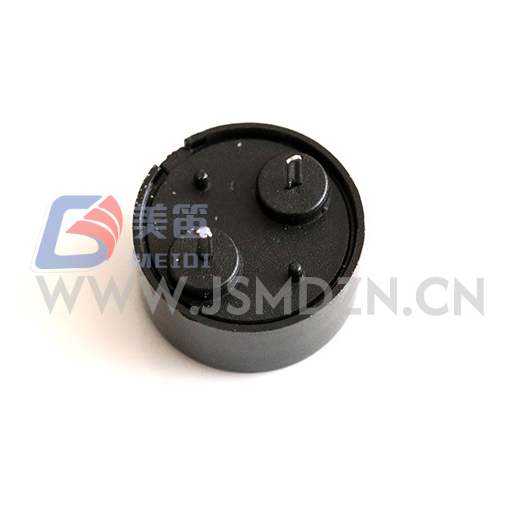

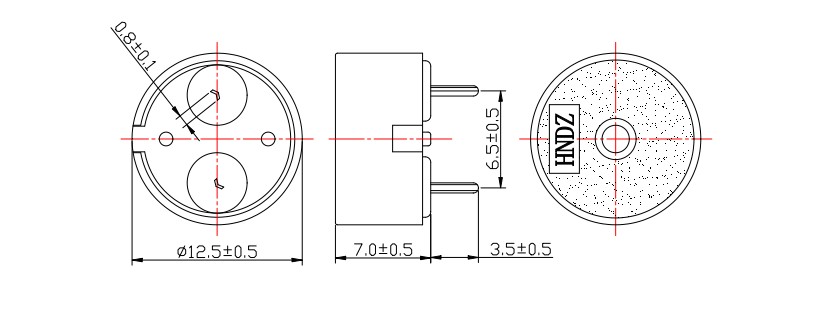

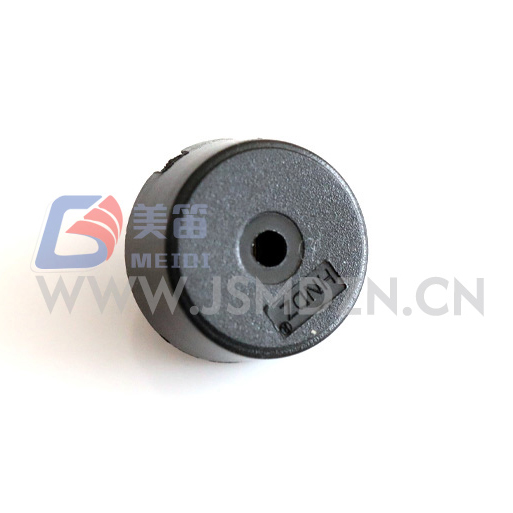

A MEIDI Jiangsu-i üzemében gyártott HNR-1207 PA6.5 12,5 mm-es piezoelektromos kerámia membránnal rendelkezik, 7,0 mm magas házban, súlya mindössze 0,66 g. A kapacitív terhelés (10 nF névleges) lehetővé teszi a közvetlen hajtást a legtöbb mikrokontroller GPIO érintkezőjéről külső tranzisztorok nélkül, míg az 1–30 V-os működési tartomány több feszültség-specifikus SKU-t egyetlen komponensben egyesít a 3,3 V-os, 5 V-os, 12 V-os és 24 V-os rendszerek számára. A fekete PBT ház ellenáll a hullámforrasztásnak 260 °C-on és a kézi utómunkának 350 °C-on, így támogatja az automatizált összeszerelést és a helyszíni javítást.

Alapvető mérnöki előnyök

Szubmilliamperes áramfelvétel – 0,45–0,54 mA névleges feltételek mellett mérve; jelentősen alacsonyabb fogyasztás, mint az elektromágneses alternatívák

1–30 V ultraszéles működési tartomány – egyetlen SKU 3,3 V, 5 V, 12 V és 24 V rendszereket szolgál ki feszültségátalakítás nélkül

10nF kapacitív terhelés – közvetlen MCU GPIO meghajtó a legtöbb alkalmazásban; nincs szükség külső tranzisztorra vagy meghajtó IC-re

4000 Hz-es éles hangkimenet – az emberi hallás „sweet-spot” frekvenciája alacsony harmonikus torzítással piezoelektromos működtetésből

0,66 g ultrakönnyű tömeg – minimális inerciális terhelés hordható, kézi és rezgésérzékeny PCB-egységekhez

Átmenő furatú polarizált rögzítés – mechanikus tartás és polaritásvédelem ipari és autóipari berendezésekben

Gyártási minőség és folyamatellenőrzés

A MEIDI a HNR-1207 PA6.5-öt dedikált piezoelektromos szerelősorokon gyártja automatizált kerámiakötéssel, elektródavégződéssel és frekvenciahangoló állomásokkal. Jiangsu-i gyártóbázisunk az ISO 9001 minőségirányítási protokollokat követi, statisztikai folyamatellenőrzéssel minden gyártási szakaszban.

Minden gyártási tétel átfogó ellenőrzésen esik át:

100%-os kapacitásteszt – 10nF ±40%-os ellenőrzés 1 kHz-en a meghajtóáramkör illesztéséhez; gyártási mintákban mért tartomány 11,2–12,5 nF

Rezonanciafrekvencia mintavételezés – 4000Hz ±12,5% statisztikai ellenőrzés; tipikus mérési tartomány 3900–4080 Hz

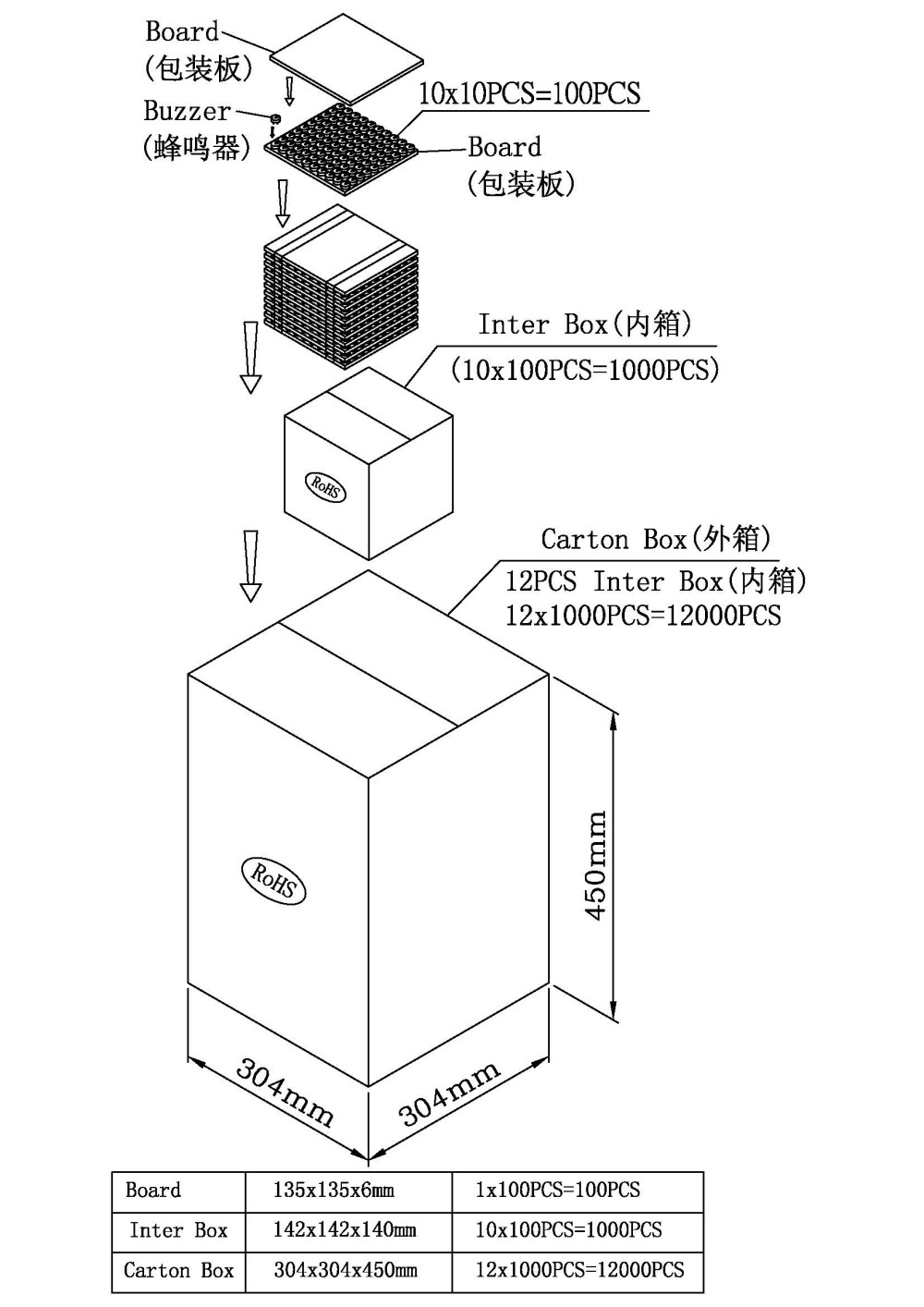

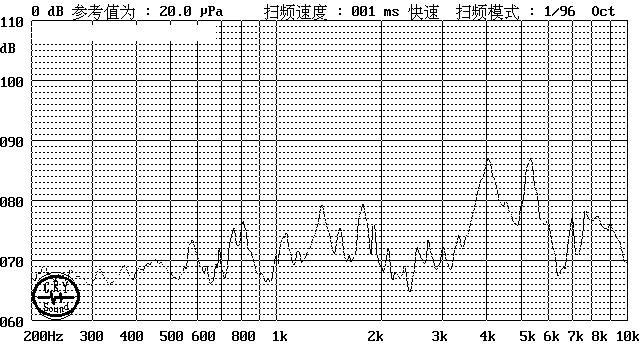

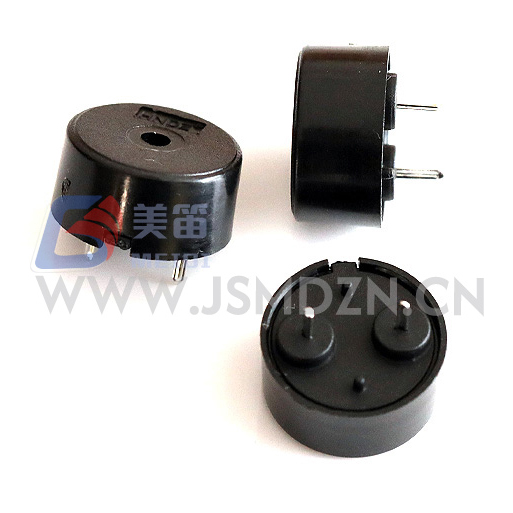

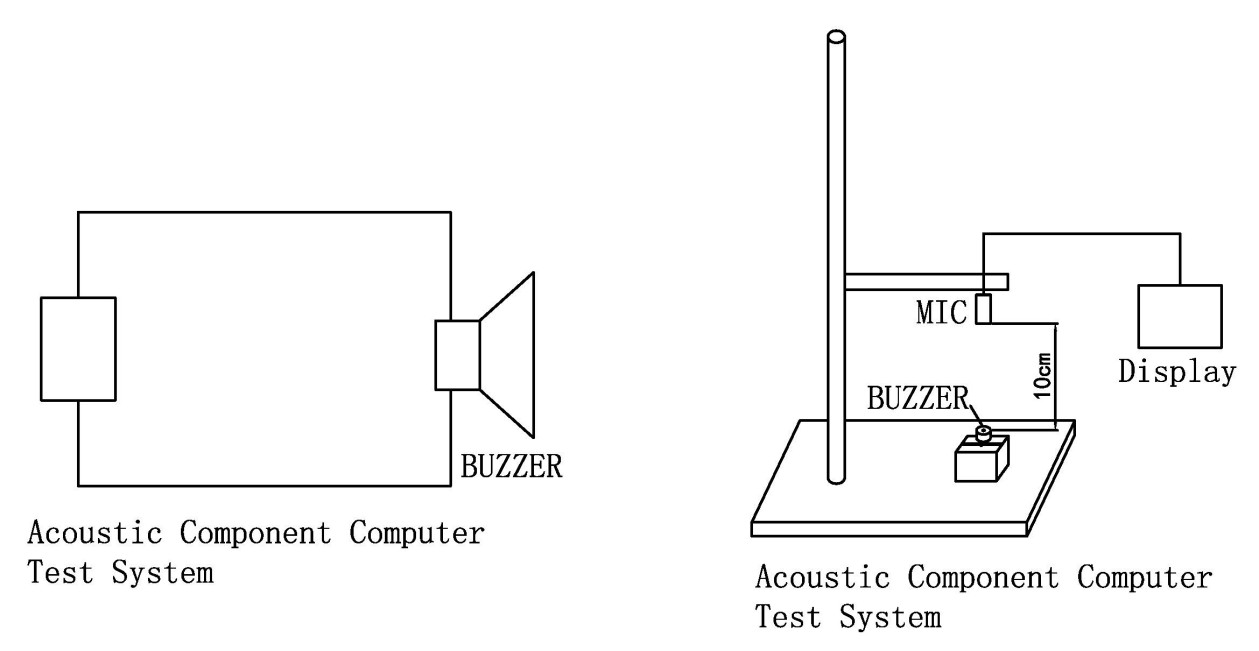

SPL kötegellenőrzés – ≥80dB minimum 5Vp-p, 4000Hz; mért mintatartomány 83-86dB

Áramfelvétel érvényesítése – maximum ≤10mA; a mért 0,45–0,54 mA igazolja a milliamper alatti teljesítményt

Magas hőmérsékletű tárolás – 48 óra +80±2℃-on (tárolási teszt, nem működik); paraméterek helyreállítása 2 órás környezeti stabilizálás után

Alacsony hőmérsékletű tárolás – 48 óra -30±2 ℃-on; igazolt aktiválás minimum 1V-on

Hősokk ciklus – 5 ciklus -30 ℃ és +80 ℃ között 30 perces várakozással szélsőségenként

Mechanikai feszültségellenőrzés – szinuszos vibráció (10–55 Hz, 1,0 mm amplitúdó, XYZ tengelyek, 0,5 óra kumulatív) és 75 cm-es szabadesés 10 mm-es keményfára (3 ütés)

Nedvességállóság – 48 óra 50±5℃ / 90–95% relatív páratartalom mellett, majd 2 órás regeneráció és elektromos jellemzés

Forrasztási hőállóság – 250±5 ℃ 10±0,5 másodpercig, 2,0 mm-es hézag a test és a forrasztás között

Elérhető tanúsítványok: RoHS, REACH és UL94 V-0 a PBT házhoz. Az egyes egységeken található tételkód-jelölés 10 éves nyomon követhetőséget tesz lehetővé a gyártás dátumáig, a vizsgálati feljegyzésekig és a nyersanyag-tételekig.

Mérnöki GYIK – Gyakorlati tervezési útmutató

1. kérdés: Meghajtható a HNR‑1207 PA6.5 közvetlenül a 3,3 V-os mikrokontroller GPIO érintkezőjéről?

Igen, a legtöbb esetben. A 10nF-os kapacitív terhelés a becslések szerint 0,13 mA RMS-t vesz fel 3,3 Vp-p és 4000 Hz mellett – ez jóval a szabványos MCU GPIO érintkezők 8–20 mA-es kapacitásán belül van. Nincs szükség külső tranzisztorra vagy meghajtó IC-re. A maximális SPL érdekében vezessen 5 Vp-p-vel, ha az MCU támogatja az 5 V-os tűket, vagy 5 V-os sínről működik. 3,3 V-on a kimenet hallható a közelség- és állapotriasztásokhoz, bár a 80 dB-es specifikációs küszöb alatt van, amely 5 Vp-p-nél érvényes.

Q2: Hogyan változik az áramfelvétel a feszültséggel és a frekvenciával?

A piezoelektromos hangjelző áramfelvétele elsősorban kapacitív: I ≈ 2πfCV. Állandó frekvencián az áram lineárisan skálázódik a feszültséggel. 10 Vp-p mellett az elméleti áram körülbelül 1,0 mA; 24 Vp-p-nél körülbelül 2,4 mA – még mindig elhanyagolható az elektromágneses alternatívákhoz képest. A frekvencia megkétszerezése (pl. 8000 Hz) megduplázza az áramerősséget állandó feszültség mellett. Az akkumulátor-költségvetéshez a legrosszabb 10nF-os kapacitást és a meghajtó célfeszültségét vegye fel.

3. kérdés: Mi a gyakorlati különbség ez a piezo passzív hangjelző és az elektromágneses aktív berregő között az elemes kivitelben?

A HNR-1207 PA6.5 0,45–0,54 mA-t fogyaszt, szemben a 20–30 mA-rel a tipikus 3 V-os elektromágneses aktív berregőkkel – ez 40–60-szoros csökkenés. Egy CR2032 gombelem esetén (220 mAh) ez jelentősen megnövelt működési időt jelent szakaszos használat esetén. A kompromisszum a külső meghajtó áramkör: a piezo hangjelző 4000 Hz-es négyszöghullámot igényel egy PWM tűtől vagy oszcillátortól, míg az aktív hangjelzőnek csak egyenfeszültségre van szüksége. A rendelkezésre álló PWM-erőforrásokkal rendelkező tervek esetében a hatékonyságnövekedés jelentős.

4. kérdés: Módosíthatom a meghajtó frekvenciáját a többhangú vagy hangerő-modulált riasztásokhoz?

Igen, határokon belül. A maximális SPL 4000 Hz-es rezonanciafrekvencián lép fel. A 3500 Hz-en vagy 4500 Hz-en történő vezetés körülbelül 6–10 dB-lel csökkenti a kimenetet. Többhangú sorozatok esetén a rezonancia ±500 Hz-en belüli frekvenciamodulációja érzékelhetően eltérő hangokat produkál, miközben fenntartja a megfelelő hangerőt. A munkaciklus-moduláció (25–75%) az átlagos energiaszállítás frekvenciaváltás nélküli beállításával változtatja az észlelt hangerőt. A dallami vagy zenei alkalmazásoknál vegye figyelembe, hogy a piezo hangjelzések szűk sávszélességűek; az összetett hullámformák nem reprodukálódnak hűen.

5. kérdés: A HNR-1207 PA6.5 alkalmas 24 V-os ipari PLC-alkalmazásokhoz áramkorlátozó ellenállások nélkül?

Igen. A piezoelem kapacitív jellege azt jelenti, hogy az áram önkorlátozó a reaktanciával, nem pedig az ellenállással. 24 Vp-p és 4000 Hz mellett a becsült áram 1 mA alatt marad – nincs szükség soros ellenállásra az áramkorlátozáshoz. Azonban egy 100–330 Ω-os soros ellenállás ajánlott a csengetés csillapítására és a meghajtó tranzisztor reaktív terhelési tranziensekkel szembeni védelmére. Győződjön meg arról, hogy a meghajtó áramkör ellenáll a 24 V-os szintnek; A szabványos 3,3 V-os vagy 5 V-os MCU érintkezőkhöz szintváltó tranzisztorra vagy optocsatolóra van szükség.

6. kérdés: Mi az ajánlott PCB elrendezés a zajcsatolás minimalizálásához?

Helyezze a hangjelzőt távol a nagy di/dt kapcsoló csomópontoktól (buck konverterek, motormeghajtók), hogy elkerülje a kapacitív csatolást a piezoelektromos elembe. Tartsa röviden a meghajtó jelnyomát, és ha lehetséges, irányítsa egy belső rétegre, alatta egy alapsíkkal. Az MCU közelében elhelyezett 100Ω-os ellenállás a GPIO tűvel sorba kapcsolva csökkenti a csengetést és az EMI-t. Az ESD védelem érdekében egy 1kΩ-os soros ellenállás és egy kis kondenzátor (pl. 100pF) adható a meghajtó vezetékhez.
