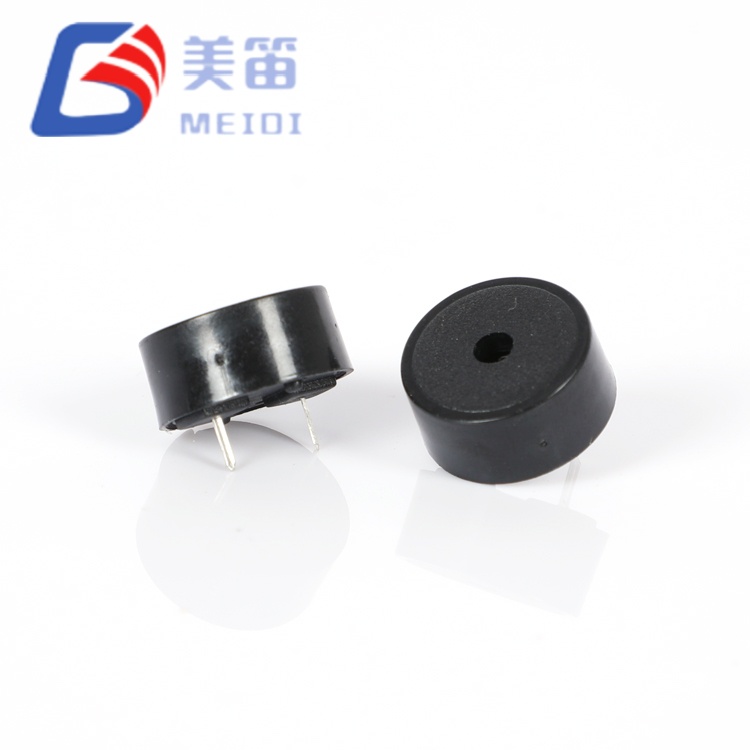

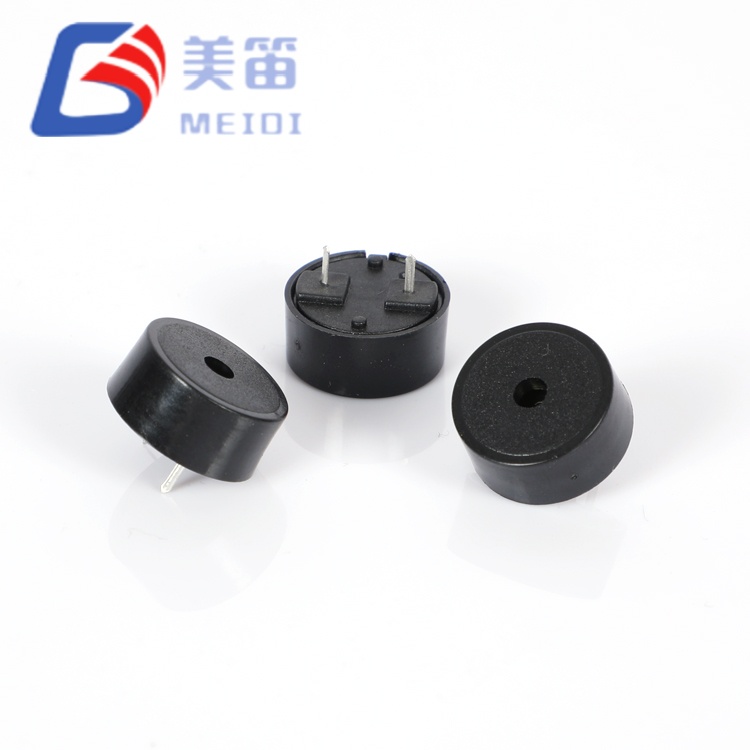

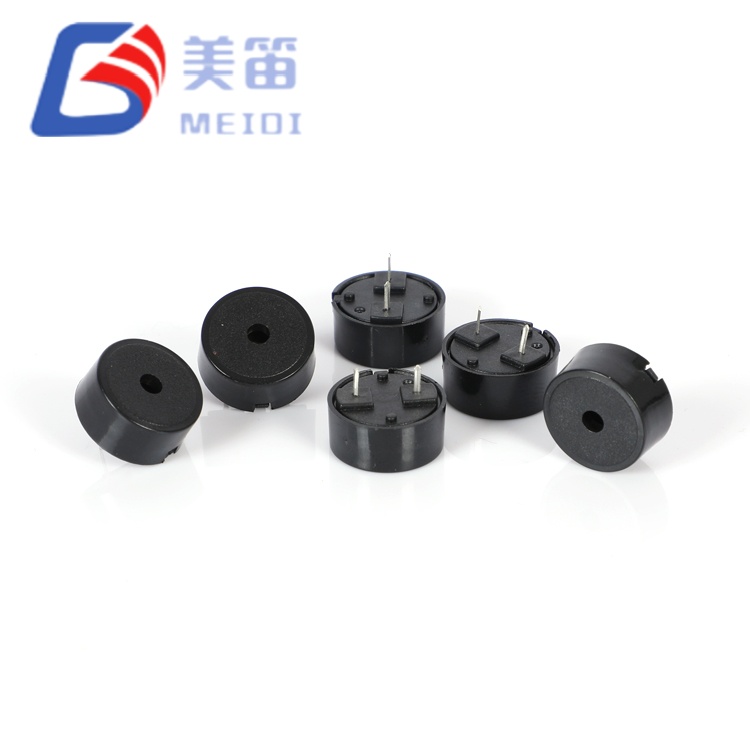

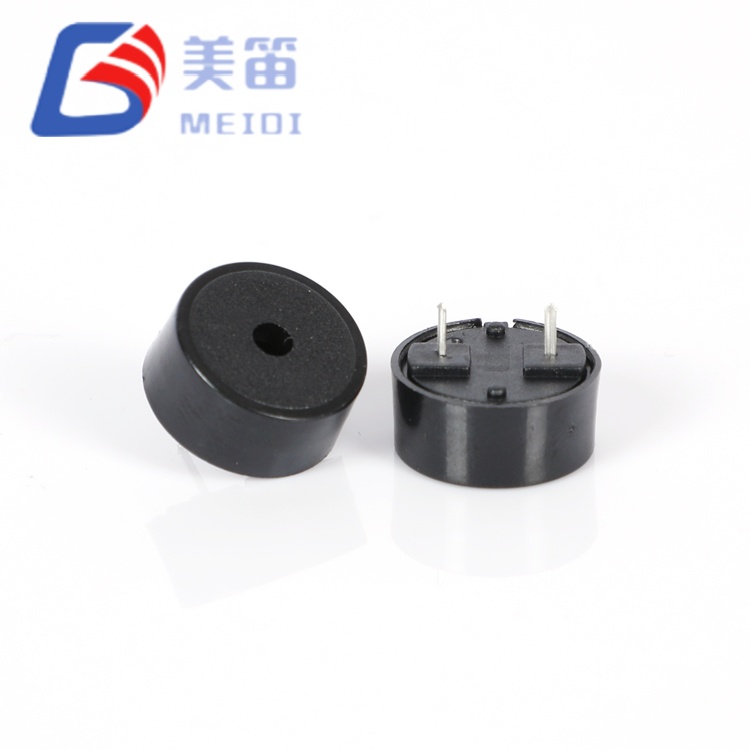

1407 Piezoelektromos passzív hangjelző Pogo tűvel

Az 1407-es piezoelektromos passzív zümmögő Pogo Pin egy átmenő furatú piezoelektromos passzív hangjelző, amely szándékosan középformátumú helyet foglal el a kompakt 12,5 mm-es eszközök és a nagy, 22 mm-es modellek között. 14 mm-es átmérőjű membránjával és 6,7 mm-es magasságával 89–94 dB-es mért akusztikus kimenetet biztosít 4000 Hz-en és 5 Vp-p-n – ez felülmúlja a kisebb alternatívákat, miközben lényegesen kevésbé igényes, mint a túlméretezett megoldások.

A MEIDI ISO-9001 tanúsítvánnyal rendelkező Jiangsu tartományi üzemében gyártott alkatrész a piezoelektromos jelátalakítók tervezésében szerzett több évtizedes tapasztalatunkon alapul. A 14 mm-es kerámia elem 25%-kal nagyobb membránfelületet biztosít, mint a 12,5 mm-es változatok, ami magasabb akusztikus sugárzási hatékonyságot eredményez a 22 mm-es alternatívák PCB ingatlan-kötelezettsége nélkül. Az 1–30 V-os rendkívül széles működési tartomány több feszültség-specifikus SKU-t egyesít, míg a mindössze 0,63–0,78 mA mért áramfelvétel 5 Vp-p mellett minimális hatással van az akkumulátor üzemidejére a hordozható és kézi alkalmazásokban.

Alapvető mérnöki előnyök

14 mm-es középformátumú átmérő – 25%-kal nagyobb membránfelület, mint a 12,5 mm-es alternatíváknál; magasabb SPL-t biztosít 22 mm-es lábnyom nélkül

Mért 89–94 dB akusztikus kimenet – 5 Vp-p, 4000 Hz, 10 cm; ≥85 dB-es specifikáció feletti tervezési határt biztosít

4000 Hz-es éles hangkarakter – az emberi hallás édes pontjában helyezkedik el, jól érzékelhető irodai és orvosi környezetben

1–30 V rendkívül széles tartomány – az egyetlen SKU kiküszöböli a feszültség-specifikus BOM-vonalakat a 3,3 V-os, 5 V-os, 12 V-os és 24 V-os rendszerekben

0,63–0,78 mA szubmilliamperes vétel – 5 Vp-p mellett; árammérlegek feszültséggel és munkaciklussal a kiszámítható akkumulátor-költségvetés érdekében

6,7 mm-es vékony profil 0,85 g-nál – kiegyensúlyozott alaktényező kézi orvosi eszközökhöz, hordozható műszerekhez és közepes méretű IoT-csomópontokhoz

Alkalmazási környezetek

Kézi orvosi eszközök – digitális hőmérő lázriasztások, pulzoximéter határhangok és hordozható EKG-befejező hangjelzések, ahol a 14 mm-es átmérő illeszkedik az ergonomikus házhoz

Közepes méretű IoT-érzékelő átjárók – környezeti küszöbértékekre vonatkozó figyelmeztetések, kapcsolódási állapotjelzések és szabotázsriasztások az érmecella-csomópontoknál nagyobb, de az ipari vezérlőknél kisebb eszközökön

Kereskedelmi készülékek vezérlőpaneljei – sütő időzítő jelzései, mosogatógép ciklusvégi hangjelzései és hűtőszekrény hibajelzései szabványos 15–18 mm-es előlapi kivágásokkal

Autóbelső modulok – biztonsági öv-emlékeztetők, ajtónyitó hangjelzések és diagnosztikai eszközök visszajelzései a 12V-os kiegészítő buszokon

Ipari 24 V-os vezérlőrendszerek – PLC hibajelzők, HMI gomb megerősítő hangok és folyamatkorlátozási hangjelzések

Hordozható vizsgáló- és mérőműszerek – multiméter folytonossági hangjelzések, oszcilloszkópos trigger riasztások és tápfeszültségkorlátokra vonatkozó figyelmeztetések közepes méretű asztali eszközökön

Gyártási minőség és folyamatellenőrzés

A MEIDI a HNR-1407PA75-öt dedikált piezoelektromos összeszerelő sorokon gyártja, automatizált kerámiapréssel, elektródaégetéssel és tokozással. Jiangsui gyártóbázisunk az ISO 9001:2015 minőségirányítási rendszer szerint működik, statisztikai folyamatellenőrzéssel minden szakaszában – a nyersanyag-ellenőrzéstől a végső akusztikai ellenőrzésig.

Minden gyártási tétel átfogó minősítésen esik át:

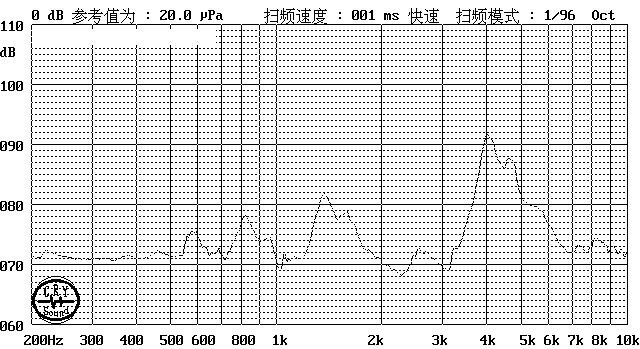

Rezonanciafrekvencia ellenőrzés – 4000Hz ±12,5% statisztikai mintavétel; tipikus mérési tartomány 3900–4080 Hz

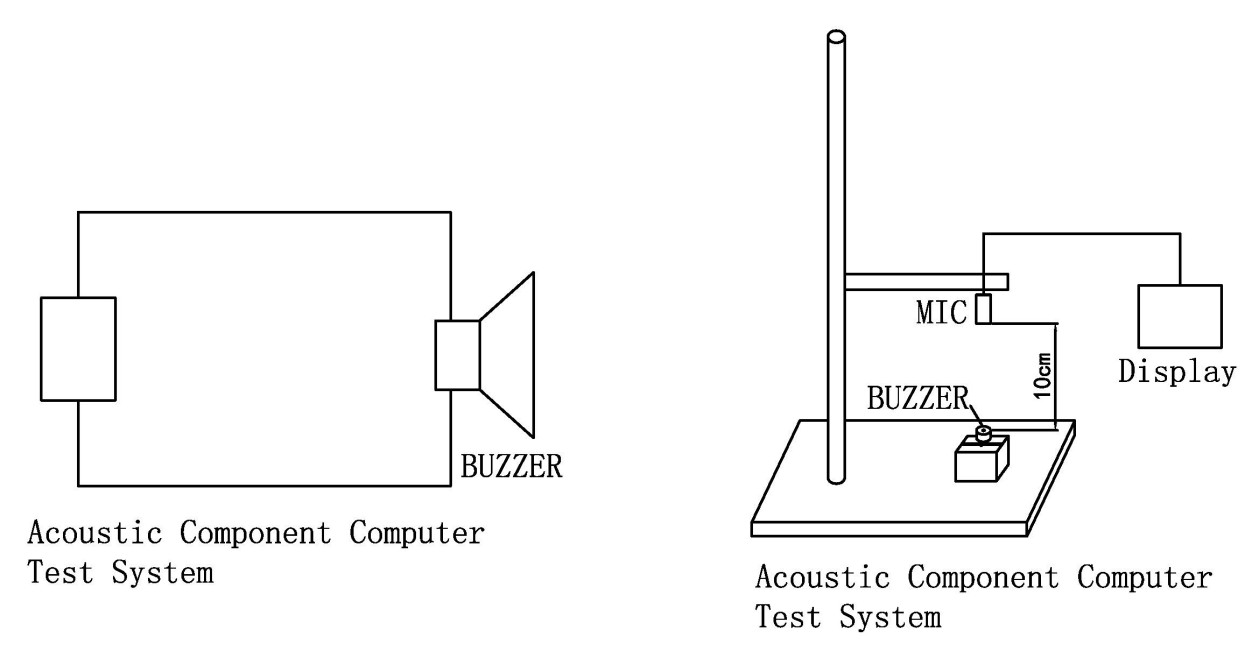

SPL kötegellenőrzés – ≥85dB minimum 5Vp-p, 4000Hz, 10cm; mért mintatartomány 89-94dB

Áramfelvétel érvényesítése – maximum ≤10mA; a mért 0,63–0,78 mA igazolja a milliamper alatti hatékonyságot

Kapacitás árnyékolás – 12nF ±40% 1 kHz-en a meghajtó áramkör illesztéséhez; mért 11,7-14,2nF

Magas hőmérsékletű tárolás – 48 óra +80±2℃-on; paraméterek helyreállítása 2 órás környezeti stabilizálás után

Alacsony hőmérsékletű tárolás – 48 óra -30±2 ℃-on; igazolt aktiválás minimum 1V-on

Hősokk ciklus – 5 ciklus -30 ℃ és +80 ℃ között 30 perces várakozással szélsőségenként

Mechanikai feszültségellenőrzés – szinuszos vibráció (10–55 Hz, 1,0 mm amplitúdó, XYZ tengelyek, 0,5 óra kumulatív) és 75 cm-es szabadesés 10 mm-es keményfára (3 ütés)

Nedvességállóság – 48 óra 50±5℃ / 90–95% relatív páratartalom mellett, majd 2 órás regeneráció és elektromos jellemzés

Forrasztási hőállóság – 250±5 ℃ 10±0,5 másodpercig, 2,0 mm-es hézag a test és a forrasztás között

Minden alkatrész RoHS, REACH és UL94 V-0 kompatibilis. Az egyes egységeken található tételkód-jelölések 10 éves nyomon követést tesznek lehetővé a gyártás dátumáig, a vizsgálati adatokig és a nyersanyag-tanúsítványokig.

Mérnöki GYIK – Gyakorlati útmutató rendszertervezőknek

1. kérdés: Miben hasonlít a 14 mm-es HNR-1407PA75 a 12,5 mm-es és a 22 mm-es alternatívákhoz ugyanabban az alkalmazásban?

A 14 mm-es átmérő mért 89–94 dB-t biztosít 5 Vp-p, 4000 Hz, 10 cm mellett – ez jelentős előrelépés a tipikus 12,5 mm-es eszközökhöz képest (általában 83–86 dB), miközben a 22 mm-es alternatíváknál (általában 95–100 dB) lényegesen kisebb lábnyomot tart fenn. A 14 mm-es formátum akkor optimális, ha a 12 mm-es kimenet marginális, de a 22 mm-es mechanikailag vagy esztétikailag nem megfelelő. Az alternatív formatényezőkkel való konkrét összehasonlításhoz forduljon a MEIDI-hez a részletes kereszthivatkozási adatokért.

2. kérdés: Meghajtható ez a hangjelző közvetlenül egy 3,3 V-os GPIO mikrokontrollerről?

Igen, a legtöbb esetben. 3,3 Vp-p és 4000 Hz mellett a 12 nF-os kapacitív terhelés körülbelül 0,16 mA RMS-t vesz fel – ez jóval a szabványos MCU GPIO érintkezők 8–20 mA-es beszerzési képességén belül van. Számos 3,3 V-os alkalmazáshoz nincs szükség külső tranzisztorra vagy meghajtó IC-re. Az SPL azonban 3,3 V-on alacsonyabb lesz, mint az 5 Vp-p-nél mért 89–94 dB; A tipikus kimenet 3,3 V-on körülbelül 76–80 dB. A 3,3 V-os rendszerek maximális teljesítménye érdekében fontolja meg a töltőszivattyú feszültségduplázóját vagy a dedikált piezo meghajtót integrált erősítővel.

3. kérdés: Milyen hatással van az akkumulátor élettartamára a 0,63–0,78 mA feszültség?

Az akkumulátor élettartamát úgy számítják ki, hogy a cella kapacitását (mAh) elosztják az üzemi árammal (mA) a folyamatos hang időtartamához. Egy tipikus CR2032 gombelem esetén (220 mAh) a folyamatos hang 5 Vp-p mellett elméletileg körülbelül 280–350 órát tartana. Szakaszos munkaciklusok esetén (pl. 1 másodperc be, 4 másodperc kikapcsolva) szorozza meg a munkaciklus arányával (20%-os terhelés az élettartamot körülbelül 1400–1750 órára növeli). Az akkumulátor tényleges élettartama a cella jellemzőitől, a meghajtó feszültségétől, a hőmérséklettől és az életkortól függ – ezeket a számokat tekintse elsőrendű becslésnek.

4. kérdés: Hogyan hat a 4000±500 Hz-es tűrés a több egységből álló telepítésekre?

A ±12,5%-os frekvencia tolerancia az ebbe a méretosztályba tartozó piezoelektromos berregőkre jellemző. A több egységből álló telepítéseknél, ahol a hangkonzisztencia kritikus fontosságú (például fázissorok vagy párhuzamos riasztások), a frekvenciaváltozás hallható verést okozhat az egységek között. Az ilyen alkalmazásokhoz a MEIDI szigorított tűréshatárokat (±5% vagy ±3%) kínál a mennyiségi rendelésekhez. Lépjen kapcsolatba mérnöki csapatunkkal, hogy megvitassák a frekvenciabesorolást és az egyedi hangolást az Ön speciális többegységes követelményei szerint.

5. kérdés: A 14 mm-es átmérő kompatibilis a szabványos előlapi kivágásokkal?

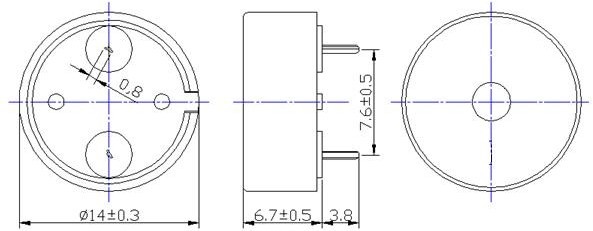

A 14 mm-es testátmérőhöz legalább 14,5 mm-es panelkivágás szükséges, oldalanként 0,25 mm-es hézaggal. Ez sok szabványos 15 mm-es készülék- és műszerelőlaphoz illeszkedik módosítás nélkül. A 12 mm-es zümmögőket cserélő utólagos beépítési alkalmazásoknál a 14 mm-es átmérő miatt a kivágást 1,0–1,5 mm-rel meg kell növelni. A MEIDI kérésre méretrajzokat és panelkivágássablonokat biztosít. A 12 mm-es módosítás nélküli mechanikai kompatibilitást igénylő alkalmazásokhoz alternatívaként a HNR-1255 sorozatot (12,5 mm átmérőjű) kínáljuk.

6. kérdés: Mi az ajánlott meghajtó hullámforma a maximális akusztikus kimenethez?

A 4000 Hz-es négyszöghullám 50%-os kitöltési tényezővel a legmagasabb SPL-t produkálja a gyors feszültségátalakulások miatt, amelyek maximalizálják a piezoelektromos elemek elmozdulását. A szinuszhullámok tisztább hangot adnak, de jellemzően 3–5 dB-lel csökkentik az SPL-t ugyanazon a csúcsfeszültség mellett. A maximális teljesítmény érdekében használjon négyszögletes hullámot olyan alacsony emelkedési és süllyedési időkkel, amennyit a vezető enged. 100–330 Ω-os soros ellenállás ajánlott a csengetés csillapítására és az EMI csökkentésére, de ez kissé csökkentheti az SPL-t – a 330 Ω feletti értékek észrevehetően gyengítik a kimenetet.
