Rezonancia frekvencia: 4,0 ± 0,5 kHz.
Szabad kapacitás: 25 000 / 2 600 pF ± 30% 120 Hz-en.
Egyenértékű ellenállás: ≤ 500 Ω.
Dielektromos veszteség: ≤ 5%. Üzemi hőmérséklet: -20 °C és +70 °C között.
Tárolási hőmérséklet: -30 °C és +80 °C között.

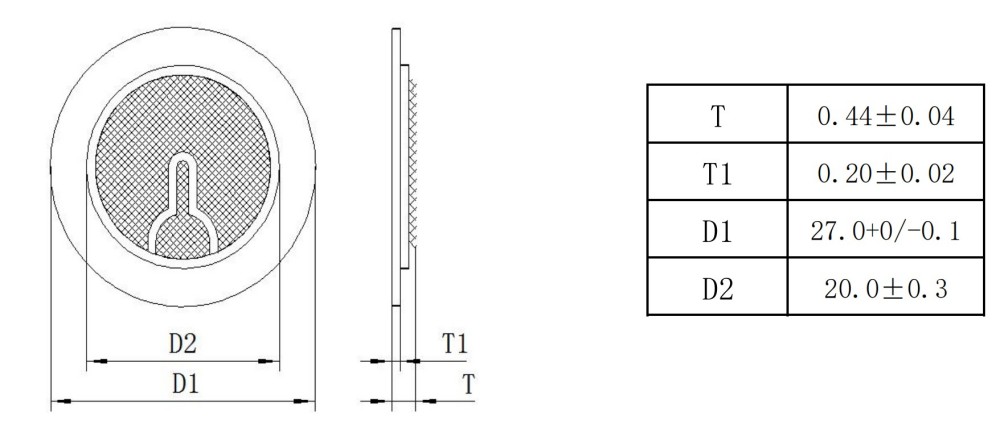

Méretek: T 0,44 ± 0,04 mm, T1 0,20 ± 0,02 mm, D1 27,0 +0/-0,1 mm, D2 20,0 ± 0,3 mm.
Tömeges árakért, ingyenes kiértékelési mintákért vagy egyedi konfigurációs árajánlatért forduljon a MEIDI-hez.

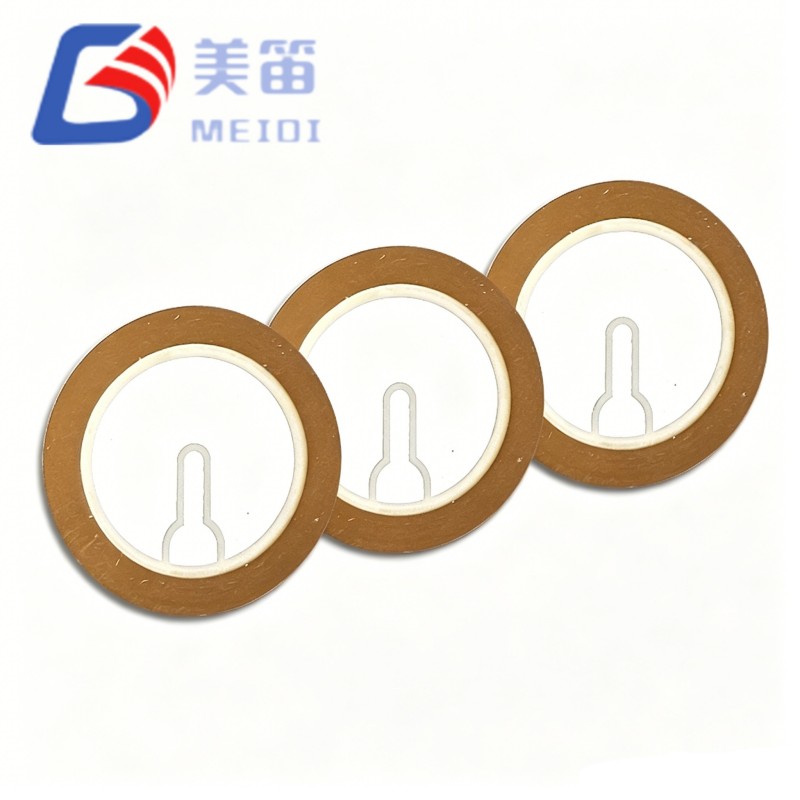

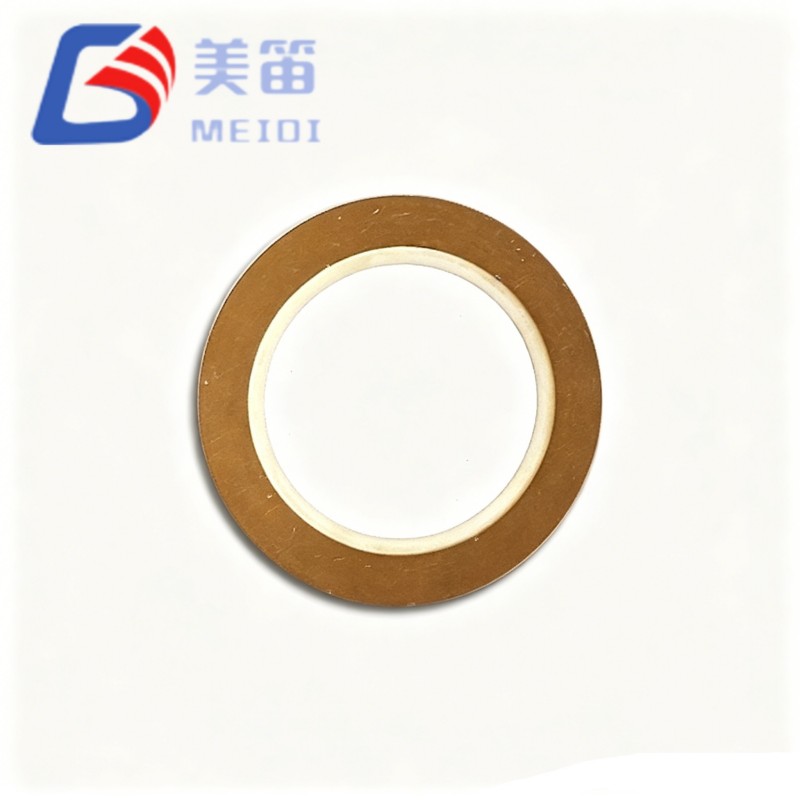

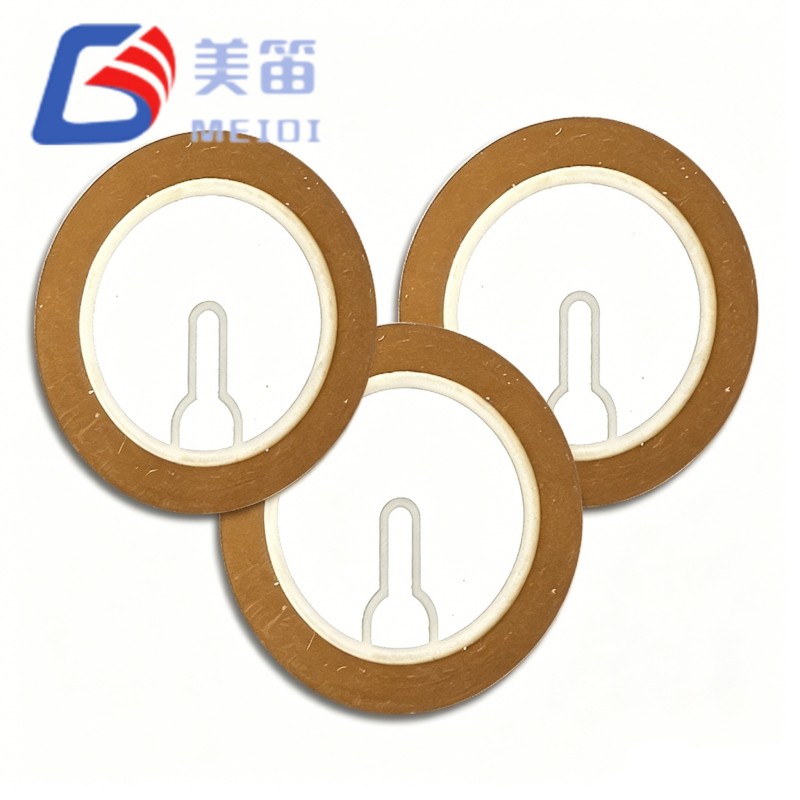

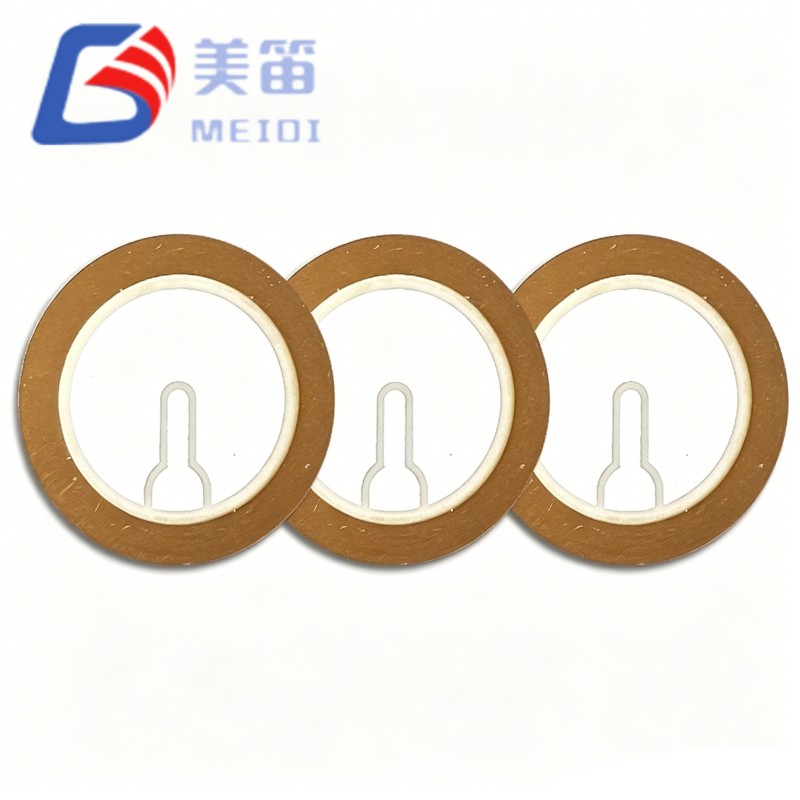

Az FT-27T-4.0B1-C25 egy 27 mm-es piezo kerámia hangjelző elem, amely sárgaréz hordozóhoz van ragasztva, hangjelzés generálására tervezték hangos riasztórendszerekben. 4,0kHz rezonanciafrekvenciával és kompakt 0,44 mm-es profilja könnyen illeszkedik a szűkös akusztikus házakba. MEIDI ezt az elemet ellenőrzött kerámia polarizációs és elektródadhéziós eljárások mellett gyártja, stabil teljesítmény biztosítása a gyártási tételekben. Általában a gyártók szerzik be biztonsági riasztók, orvosi hívásjelzők és ipari paneljelzők.
Rezonanciafrekvencia: 4,0 ± 0,5 kHz specifikációnként
Szabad kapacitás: 25 000 / 2 600 pF ± 30% 120 Hz-en specifikációnként
Méretek: 27,0 mm átmérő, 0,44 mm vastagság specifikációnként
Sárgaréz hordozó az egyenletes akusztikus vibrációs csatolás érdekében
Működési hőmérséklet: -20 °C és +70 °C között specifikációnként
| Paraméter | Érték | Egység |
| Termék típusa | Piezoelektromos kerámia elem | — |
| Rezonancia frekvencia | 4,0 ± 0,5 | kHz |
| Szabad kapacitás | 25 000 / 2 600 ± 30% | pF (120 Hz-en) |
| Egyenértékű ellenállás | ≤ 500 | Ω |
| Dielektromos veszteség (tanδ) | ≤ 5% | — |
| Üzemi hőmérséklet | -20 ~ +70 | °C |
| Tárolási hőmérséklet | -30 ~ +80 | °C |
| Szubsztrát anyag | Sárgaréz | — |
| Teljes vastagság (T) | 0,44 ± 0,04 | mm |
| Kerámia vastagság (T1) | 0,20 ± 0,02 | mm |
| Külső átmérő (D1) | 27,0 +0 / -0,1 | mm |
| Belső átmérő (D2) | 20,0 ± 0,3 | mm |
Biztonsági riasztó panelek és beléptető rendszerek
Orvosi berendezések hangjelzései (betegmonitorok, infúziós pumpák)
Gépjármű-műszerfali hangjelzések és parkolási szenzorok visszajelzői
Ipari vezérlőpanel állapotjelző hangjelzők
Okos otthoni eszközök (ajtó/ablak érzékelők, vízszivárgás érzékelők)
Hordozható szórakoztató elektronika akusztikus visszajelzéssel

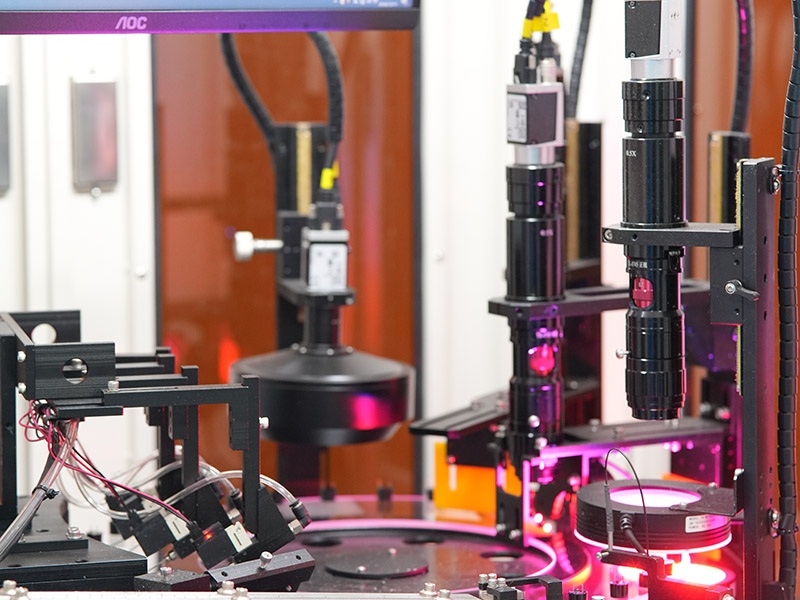

A 27 mm-es piezo kerámia hangjelző elemet a MEIDI ISO9001 tanúsítvánnyal rendelkező létesítményében gyártják. Eljárásunk kiterjed kerámia por előkészítése, szalagöntés, elektróda nyomtatás, polarizáció és ragasztás sárgaréz hordozók. Minden gyártási tételt tesztelnek rezonanciafrekvenciára, kapacitásra és mechanikai integritás. Automatikus optikai ellenőrzéssel és akusztikus válaszellenőrzéssel, konzisztens teljesítményt tartunk fenn, amely alkalmas közepes és nagy volumenű ellátásra. Hosszú távú leltár a tervezés stabil átfutási időt biztosít az ismételt rendeléseknél.
1. Ne alkalmazzon a meghajtó feszültségét az FT-27T-4.0B1-C25 típushoz megadott névleges működési tartományon túl. A túlfeszültség visszafordíthatatlan depolarizációt vagy hordozóleválást okozhat.
2. Csak a sárgaréz élénél fogja meg; elkerülése érdekében a kerámia felületre nehezedő közvetlen nyomást mikrorepedések, amelyek eltolhatják a rezonanciafrekvenciát.
3. Tárolás és összeszerelés során óvja a korrozív gázoktól, sópermettől és páralecsapódástól. A sárgaréz hordozó korróziója csökkentheti a mechanikai Q-t és a kimeneti szintet.
4. Tartsa az elemeket az eredeti, zárt csomagolásukban a felszerelésig. Magas páratartalomnak való kitettség növelheti a dielektromos veszteséget és ronthatja a forraszthatóságot.
5. Felszereléskor csak a kerülete mentén támassza meg az aljzatot. A központi korlátozása a vibráló terület megváltoztatja az akusztikai teljesítményt, és idő előtti meghibásodást okozhat.
V: A standard MOQ 1000 darab. Próbaüzemekhez vagy prototípus összeállításokhoz kisebb mennyiséget is tudunk szállítani enyhe ármódosítással. Kérjen személyre szabott árajánlatot.
V: Igen, ingyenes mintákat kínálunk ebből a 27 mm-es piezo elemből minősített OEM-eknek és forgalmazóknak. A rendeltetési helytől függően expressz szállítási díjak vonatkozhatnak.
V: A testreszabás bizonyos tartományokon belül elérhető. Kutatási és fejlesztési csapatunk módosíthatja a kerámia összetételét, vastagságát és elektródamintáját, hogy megfeleljen az Ön célfrekvenciájának vagy kapacitásának. Igényeivel forduljon hozzánk.
V: A termék ISO9001 szabvány szerint készül, és RoHS és REACH megfelelőségi tanúsítvánnyal szállítható. Anyagbiztonsági adatlapok és vizsgálati jegyzőkönyvek kérésre rendelkezésre állnak.
V: Az elemek antisztatikus, vezetőképes tálcákba vannak csomagolva, szárítószerrel vákuummal lezárva, és megerősített export kartondobozokba helyezve. Az egyéni címkézési és vonalkódolási opciók támogatottak nagy volumenű szállítmányok esetén.
Teljes adatlapért, rajzért vagy integrációs tanácsért az FT-27T-4.0B1-C25 27mm-hez piezoelektromos kerámia elem, kérjük, lépjen kapcsolatba a MEIDI-vel az alkalmazás részleteivel. Mérnöki csapatunk egy munkanapon belül konkrét javaslatokkal válaszol.
