Rezonanciafrekvencia: 2,9 ± 0,5 kHz.
Szabad kapacitás: 30 000 / 3 300 pF ± 30% 120 Hz-en.
Egyenértékű ellenállás: ≤ 500 Ω.
Dielektromos veszteség: ≤ 5%.
Üzemi hőmérséklet: -20 °C és +70 °C között.
Tárolási hőmérséklet: -30 °C és +80 °C között.

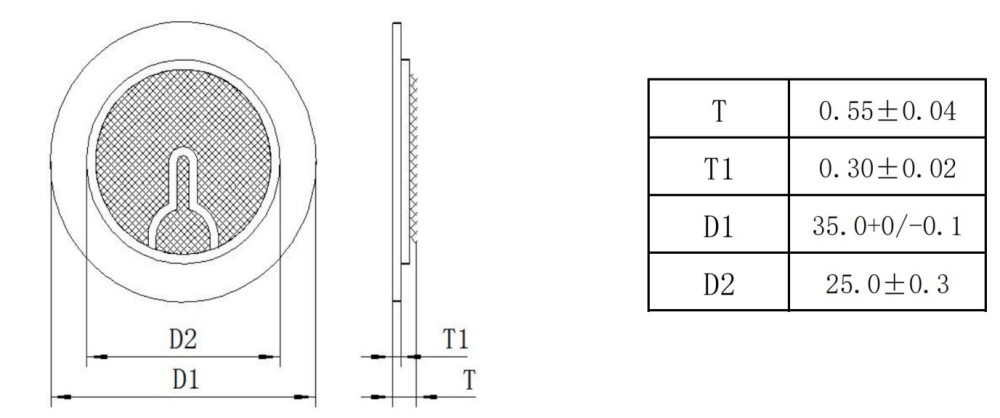

Méretek: T 0,55 ± 0,04 mm, T1 0,30 ± 0,02 mm, D1 35,0 +0/-0,1 mm, D2 25,0 ± 0,3 mm.

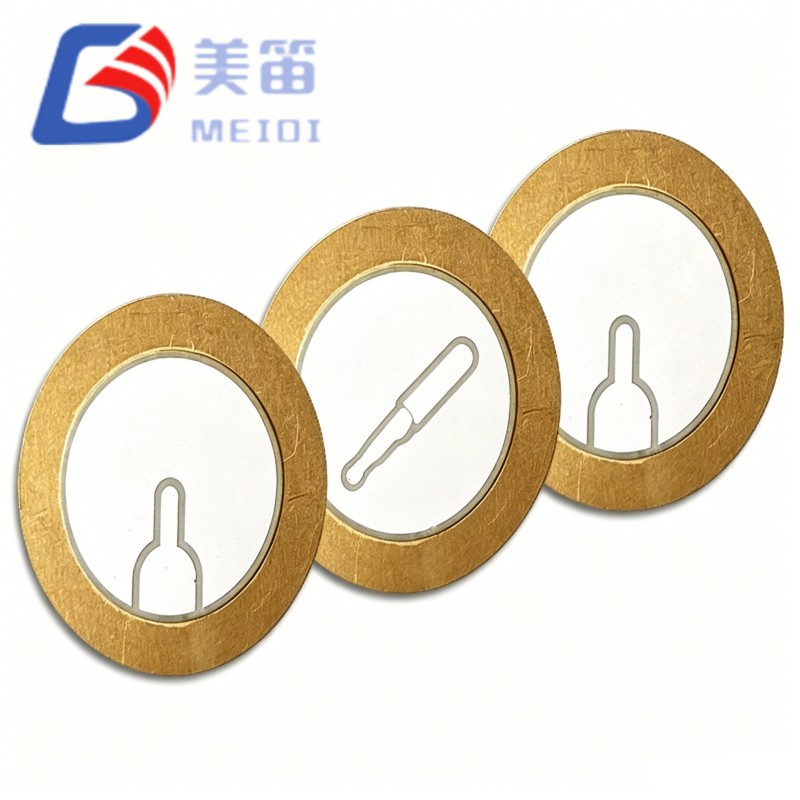

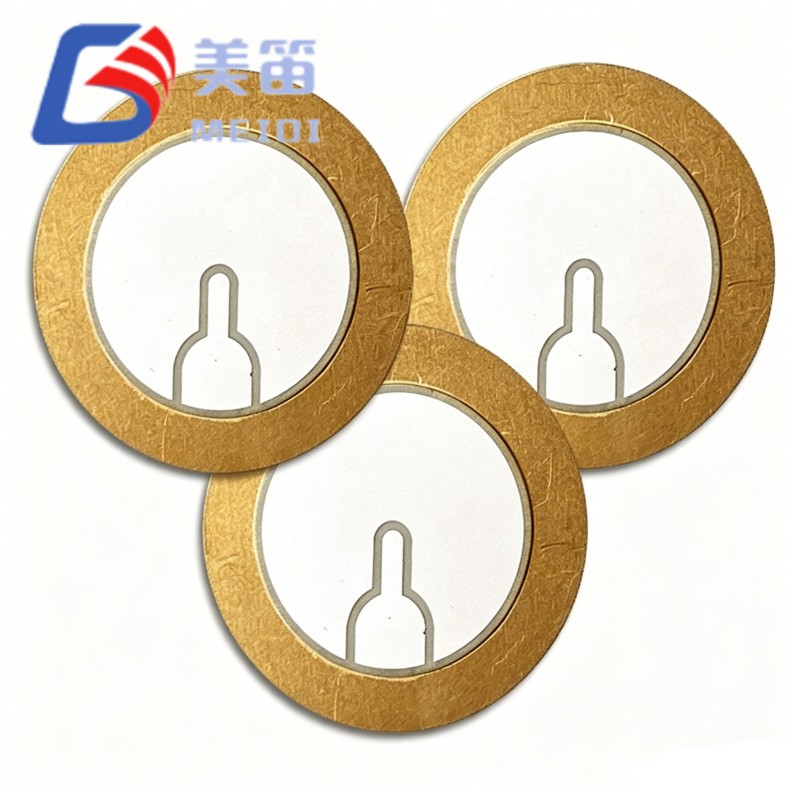

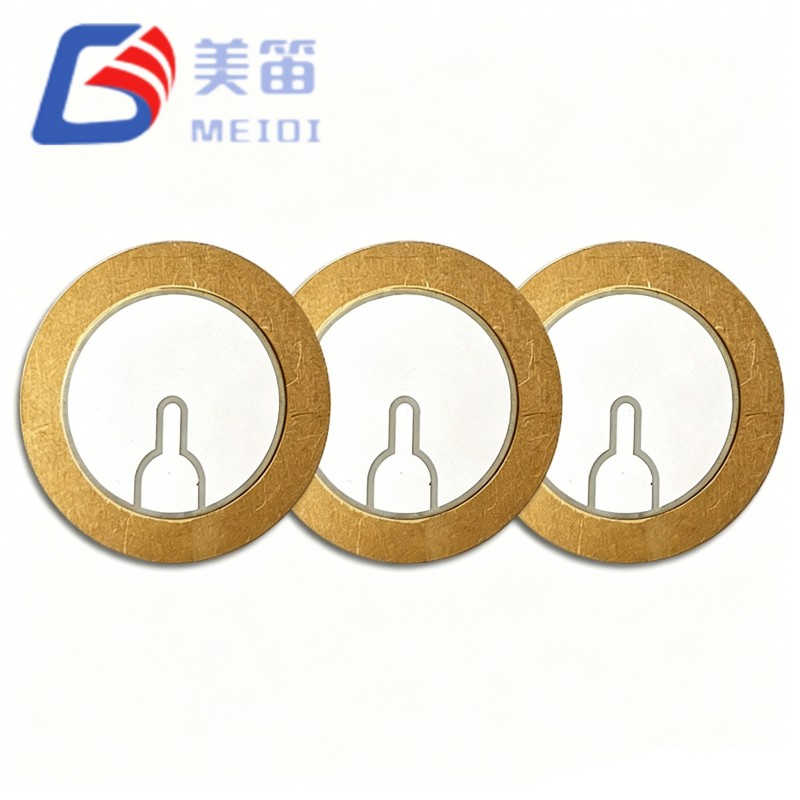

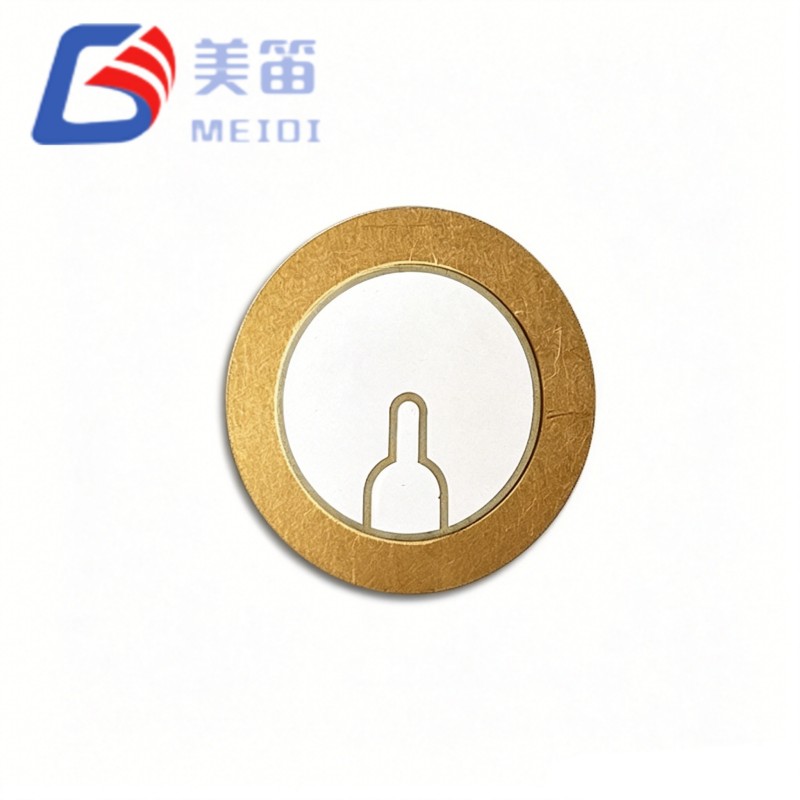

A MEIDI FT-35T-2.9B1-C30 egy 35 mm-es piezo kerámia hangjelző elem, amely sárgaréz hordozóra épül. Stabil, 2,9 kHz-es rezonanciafrekvenciát és nagy kapacitást biztosít, így megbízható akusztikus hangjelzők, riasztók és hanggenerátorok illesztőprogramja. Ez az alkatrész mennyiségi beszerzésre alkalmas, OEM/ODM integráció és hosszú távú szállítási megállapodások. A MEIDI, mint több mint egy évtizedes gyártó speciális tapasztalattal rendelkezik, támogatja az egyenletes tételminőséget és a rugalmas szállítási ütemezést.
Rezonanciafrekvencia: 2,9 ± 0,5 kHz specifikációnként
Szabad kapacitás: 30 000 / 3 300 pF ± 30% 120 Hz-en specifikációnként
Méretek: 35,0 mm külső átmérő, 0,55 mm teljes vastagság specifikációnként
Sárgaréz hordozó a robusztus akusztikus csatlakozáshoz
Működési hőmérséklet: -20 °C és +70 °C között specifikációnként
| Paraméter | Érték | Egység |
| Termék típusa | Piezoelektromos kerámia elem | — |
| Rezonancia frekvencia | 2,9 ± 0,5 | kHz |
| Szabad kapacitás | 30 000 / 3 300 ± 30% | pF (120 Hz-en) |
| Egyenértékű ellenállás | ≤ 500 | Ω |
| Dielektromos veszteség (tanδ) | ≤ 5% | — |
| Üzemi hőmérséklet | -20 ~ +70 | °C |
| Tárolási hőmérséklet | -30 ~ +80 | °C |
| Szubsztrát anyag | Sárgaréz | — |
| Teljes vastagság (T) | 0,55 ± 0,04 | mm |
| Kerámia vastagság (T1) | 0,30 ± 0,02 | mm |
| Külső átmérő (D1) | 35,0 +0 / -0,1 | mm |
| Belső átmérő (D2) | 25,0 ± 0,3 | mm |
Ipari riasztó panelek és biztonsági figyelmeztető rendszerek
Autós hangjelzők (tolatási riasztók, biztonsági öv emlékeztetők)
Orvosi eszközök figyelmeztető hangjai (betegmonitorok, hordozható diagnosztikai eszközök)
Intelligens otthoni érzékelők és IoT biztonsági központok
Kompakt, nagy teljesítményű akusztikus jeleket igénylő fogyasztói elektronika
1. Ne alkalmazzon az FT-35T-2.9B1-C30 meghatározott működési tartományán túli feszültséget. A túlzott meghajtás a kerámia degradációját vagy rétegvesztését okozhatja.
2. Óvatosan kezelje, hogy elkerülje a mechanikai ütést vagy a hajlítást, amely megrepedhet a kerámiarétegben vagy elválaszthatja a sárgaréz hordozót.
3. Kerülje a hosszan tartó expozíciót korrozív atmoszférának, magas páratartalomnak vagy páralecsapódásnak, amelyek oxidálhatják a sárgaréz hordozót és ronthatják az elektródák tapadását.
4. A nedvesség behatolása és a forraszthatóság megőrzése érdekében az eredeti, szárított csomagolásban tárolja.
5. A szerelési támasztékot csak az aljzat kerületére szabad alkalmazni. Ne korlátozza a központi vibrációs tartományt, mert ez megváltoztatja a rezonanciafrekvenciát és a hangnyomásszintet.
A MEIDI 35 mm-es piezo kerámia hangjelző elemeket gyárt ISO9001 tanúsítvánnyal rendelkező létesítményben, dedikált automatizált sorokkal kerámiaégetés, elektródanyomás, polarizáció és végső akusztikai tesztelés. Az FT-35T-2.9B1-C30 minden egyes tétele rezonancia frekvencia sweep, kapacitás ellenőrzés és szemrevételezéses ellenőrzésen esik át. Kiépített ellátási lánccal és teljes házon belüli vezérléssel fenntartjuk az ismételhető teljesítményt, és támogatjuk a közepes és nagy volumenű szállításokat.
V: Igen, a tömeges megrendeléseket szívesen fogadjuk. A standard átfutási idő mennyiségtől függően 2-4 hét. Nagyobb mennyiségek vagy sürgős igények esetén kérjük, lépjen kapcsolatba értékesítési csapatunkkal a megerősített ütemezésért.
V: Ingyenes mintákat biztosítunk ebből a 35 mm-es piezo elemből a minősített vásárlóknak. A szállítási költség a rendeltetési helytől függően előfordulhat. A mintakérelmeket közvetlenül a kérdőíven keresztül lehet benyújtani.
V: A rezonanciafrekvencia, a kapacitás, a hordozóvastagság és a vezetékvégződés testreszabása elérhető. K+F csapatunk szorosan együttműködik az ügyfelekkel, hogy a megbízhatóság megőrzése mellett a megvalósítható tartományokon belül állítsa be a paramétereket.
V: A MEIDI ISO9001 minőségirányítási rendszer alatt működik. Kérésre anyagtanúsítványokat, vizsgálati jelentéseket és RoHS/REACH megfelelőségi nyilatkozatokat tudunk biztosítani.
V: Az elemek antisztatikus tálcákba és nedvszívóval ellátott vákuumzáras tasakokba vannak csomagolva. A külső kartondobozok megerősítettek a szállítás közbeni sérülések elkerülése érdekében. Az egyéni címkézés és vonalkódolás támogatott nagy mennyiségű rendelés esetén.
A teljes adatlap kéréséhez beszélje meg a konfigurációs lehetőségeket, vagy kérjen árajánlatot az FT-35T-2.9B1-C30-ra 35 mm-es piezoelektromos kerámia elem, lépjen kapcsolatba a MEIDI-vel műszaki igényeivel vagy célalkalmazásával. Mérnöki támogatási csapatunk egy munkanapon belül részletes javaslatokkal válaszol.
