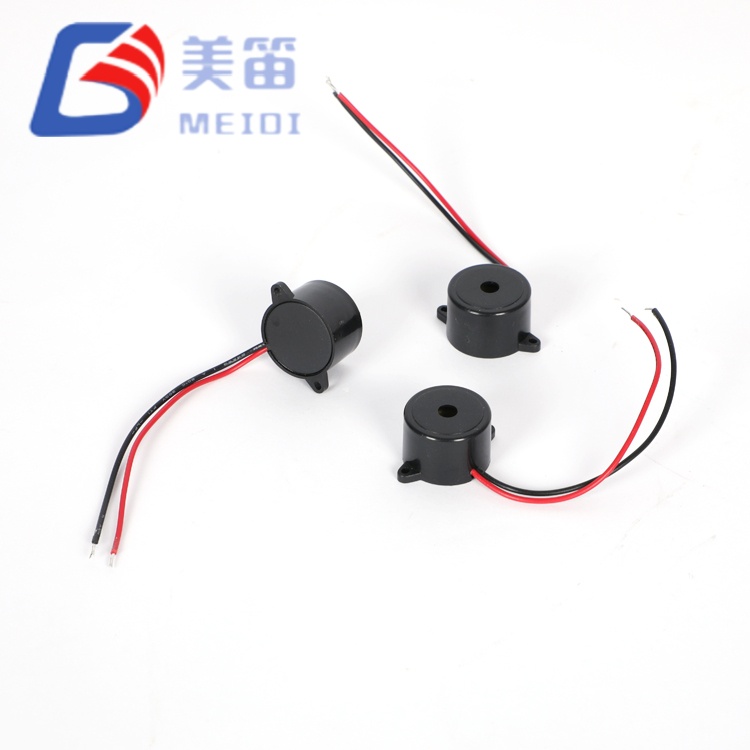

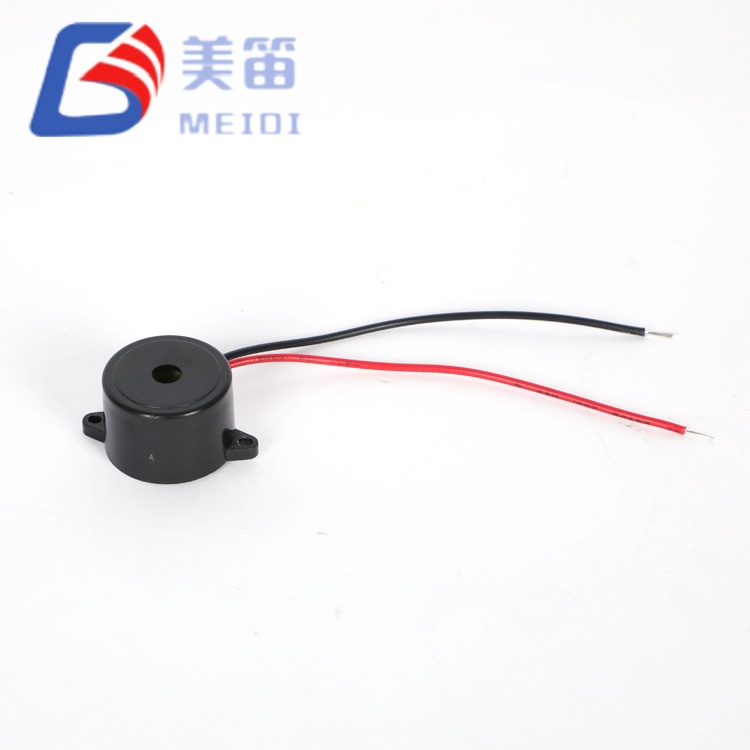

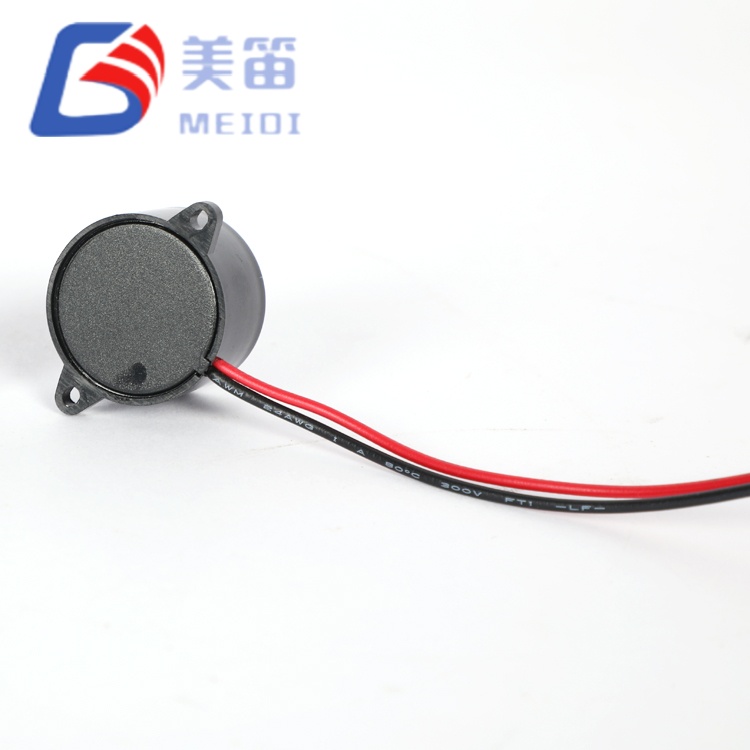

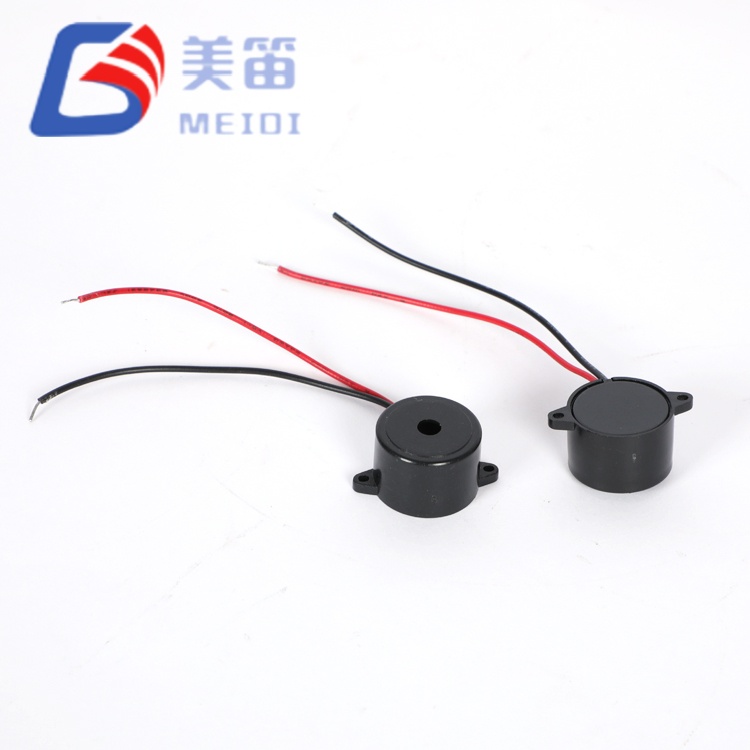

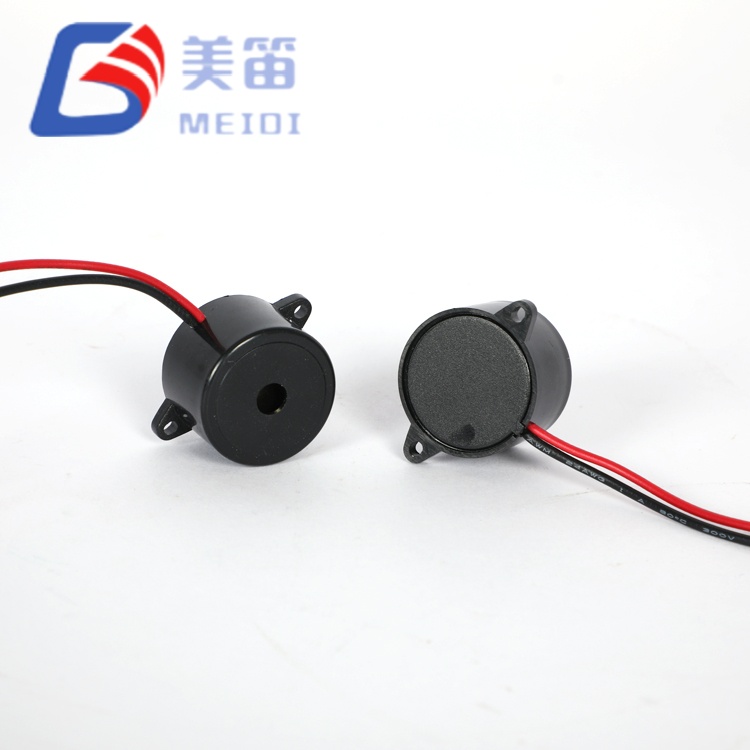

A HND-2316L a MEIDI 23 mm-es aktív berregő platformjának vezetékes konfigurációja. Ugyanazt az akusztikus motort és meghajtó áramkört integrálja, mint az átmenőlyukú 2316 aktív piezoelektromos hangjelző vezetékekkel, de a PCB érintkezőit repülő vezetékekre cseréli, lehetővé téve a hangforrás leválasztását az áramköri lapot. A beépített oszcillátor minden 3V és 3V közötti egyenáramra reagál 24 V és 3000 Hz-es hangot ad le. A névleges 12VDC-nél a hangnyomásszint eléri legalább 90 dB 10 cm-en mérve. Az ABS ház megtartja a Φ23 × 16 mm-es alapterületet, és a teljes szerelvény súlya 5g. Ezt a részt általában a hangjelzésnél adják meg elülső rács mögött, csuklós ajtó belsejében vagy eltérő magasságban kell elhelyezkednie a fő elektronikai burkolatból.
Vezeték-lezárás a PCB-től távoli elhelyezéshez
Az elektromos és akusztikai teljesítmény megegyezik a HND-2316-tal: ≥90 dB, 3000 Hz
Beépített meghajtó áramkör – 12 VDC névleges, 3–24 VDC működési tartomány
Fekete ABS ház, Φ23×16mm, 5g

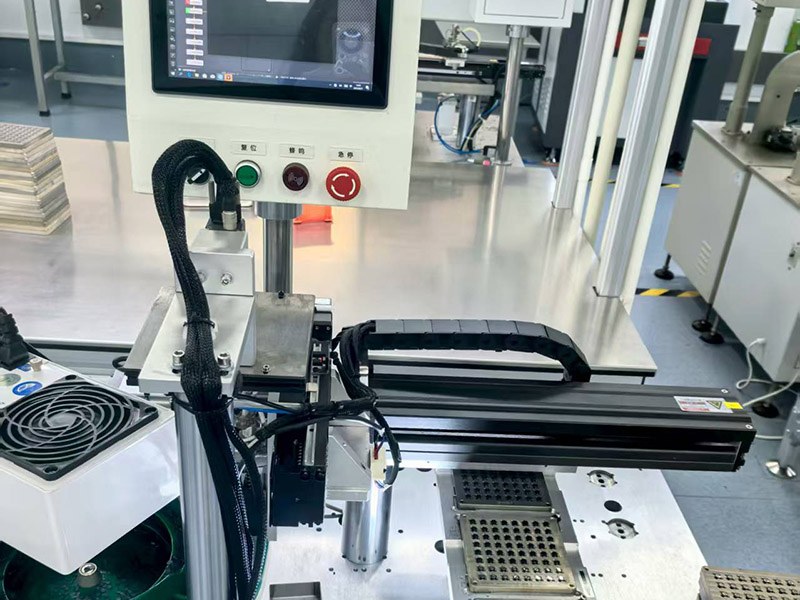

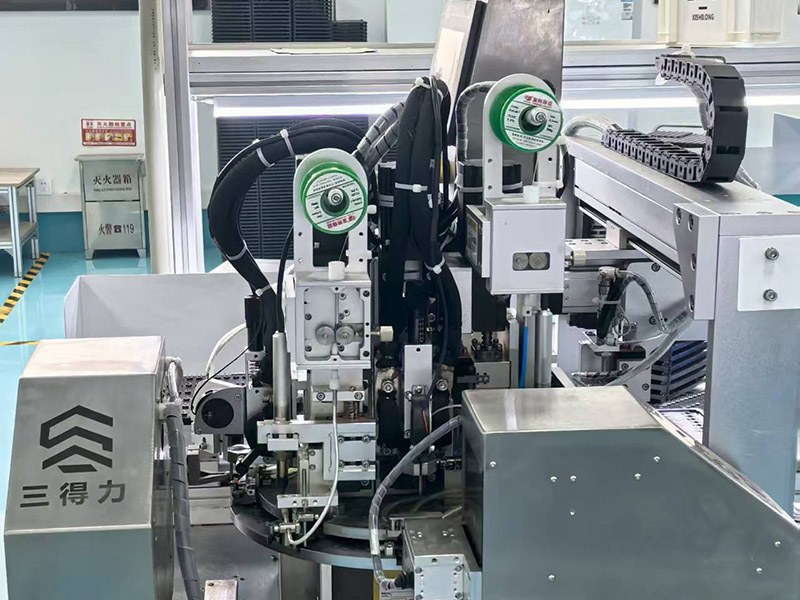

A MEIDI a 2316-os aktív piezoelektromos zümmögőt huzalvezetékekkel a Jiangsu-i üzemében gyártja, ahol az összeszerelés folyamata tartalmazza a piezo kerámia kötést, a PCB behelyezést, a ház lezárását és a dedikált ólomhuzalos forrasztási lépés. Az előcsupaszított vezetékek kézzel vagy ellenállással forrasztottak felügyelt hőmérséklet és tartózkodási idő mellett a berregő terminálokhoz. A húzási teszt az minden egyes tétel egy mintájára alkalmazva a mechanikai integritás ellenőrzésére. Követve a vezetéket Minden egység akusztikai árnyékolással rendelkezik: SPL, frekvencia és áram 12Vp-p, 3000 Hz-en mérve egy automata tesztállomás segítségével. Áthaladási arány és az SPL-eloszlást rögzítik a tétel nyomon követhetősége érdekében.
Ugyanaz a hét elemből álló megbízhatósági csomag, mint a HND-2316-nál (páratartalom, magas hőmérséklet tárolás, alacsony hőmérsékletű tárolás, hőciklus, leejtés, vibráció, forrasztási hőállóság) HND-2316L mintákra alkalmazzák. A teszteredmények elérhetők az igénylő ügyfelek számára minősítési adatok az alkatrész-jóváhagyási folyamat részeként.

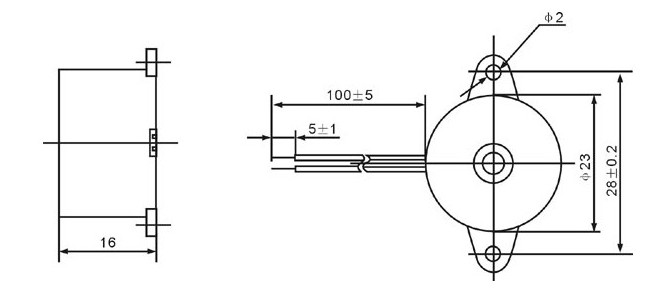

| Paraméter | Érték | Tesztkörülmények / Megjegyzések |
| Termék típusa | Piezoelektromos aktív hangjelző vezetékekkel | — |
| Névleges feszültség | 12 VDC | — |
| Üzemi feszültség | 3–24 VDC | — |
| Rezonancia frekvencia | 3000 ± 500 Hz | — |
| Hangkimenet 10 cm-en | ≥90 dB | 3000 Hz négyszöghullám, 12 Vp-p |
| Jelenlegi fogyasztás | ≤10 mA | 3000 Hz négyszöghullám, 12 Vp-p; paramétertábla ≤10mA; A tesztjelentés fejléce ≤15mA-re hivatkozhat – lásd a tesztjelentés összefoglalóját |
| Üzemi hőmérséklet | -20 ℃ ~ +80 ℃ | Folyamatos |
| Tárolási hőmérséklet | -30 ℃ ~ +85 ℃ | Nem működő |
| Méretek (átmérő × magasság) | Φ23 ± 0,5 × 16 ± 0,3 mm | Csak test; rajzi tűrés ±0,5 mm, hacsak nincs előírva |
| Súly | 5 g | — |
| Ház anyaga | Fekete ABS | — |
| Kapacitancia | 12 ± 40% nF | Referenciaérték specifikáció fejlécenként; mintánként nem ellenőrzött |
| Csatlakozás típusa | Ólom vezetékek | Kézi forrasztás a vezetékekhez |
Mivel a 2316-os aktív piezoelektromos zümmögő vezetékes vezetékekkel nem korlátozódik a PCB lábnyoma miatt, a tervezők szabadon dönthetnek helyezze el a hangjelzést a maximális hallhatóság vagy a szabálytalan burkolat geometriai kialakítása érdekében. Néhány gyakorlat segít a hosszú távú megbízhatóság megőrzésében:
Huzal rögzítési pontjai:A gazdagépen belül vezesse a vezetékeket a rögzítse a sorkapcsot, vagy használjon kábelkötegelőt, amely a 20–30 mm-es távolságon belüli elágazáshoz van rögzítve berregő test. Ez elszigeteli a forrasztott kötéseket a vibrációtól és a véletlen megrándulástól.
A vezeték hosszával kapcsolatos szempontok:Szabványos huzalhosszúságokat kínálnak; hosszabb ideig egyedi opciók is szállíthatók. A kiterjesztett vezetékek megadásakor vegye figyelembe a hozzáadott értéket soros ellenállás és elhanyagolható hatása a nagy impedanciájú piezo bemenetre, de a berregő belső oszcillátorából kisugárzott EMI potenciált is. A A csavart érpárú elrendezés vagy egy kis ferritgyöngy mérsékelheti ezt az érzékeny áramkörökben.
A burkolat akusztikája:Ha a hangjelzőt egy perforált panel mögé helyezzük vagy rácsra, győződjön meg arról, hogy a nyitott terület legalább egyenértékű a hangnyílás átmérőjével. Egy erősen korlátozott nyitás több decibellel tompíthatja az SPL-t.
Kézi forrasztás vezetékekhez:A vas hőmérséklete 350±10 ℃ 2-5 másodpercig ajánlott, a hőt elsősorban a vezetékre kell alkalmazni. Kerülje a felemelést vagy hajlítást huzal a ház kimeneténél kezelés közben.
Berendezés panelek, ahol a hangjelző az elülső burkolatra van felszerelve és vissza van kötve a a vezérlőtábla mélyebben található az alvázban.
Biztonsági érzékelők, amelyek hangjelzést igényelnek egy adott magasságban, elkülönítve az érzékelő elektronikától.
Ipari gépek elosztott riasztási pontokkal, mindegyik kábelköteggel csatlakozik egyetlen logikai vezérlőhöz.
Autóipari utángyártott kiegészítők (parkolásérzékelő készletek, holttér-jelzők), ahol a berregő egy meglévő 12V-os áramkörbe van beillesztve.
Utólagos beépítési projektek, amelyek a meghibásodott NYÁK-ba szerelt hangjelzőt vezetékes vezetékkel egyenértékűre cserélik amikor a tábla átdolgozása nem praktikus.

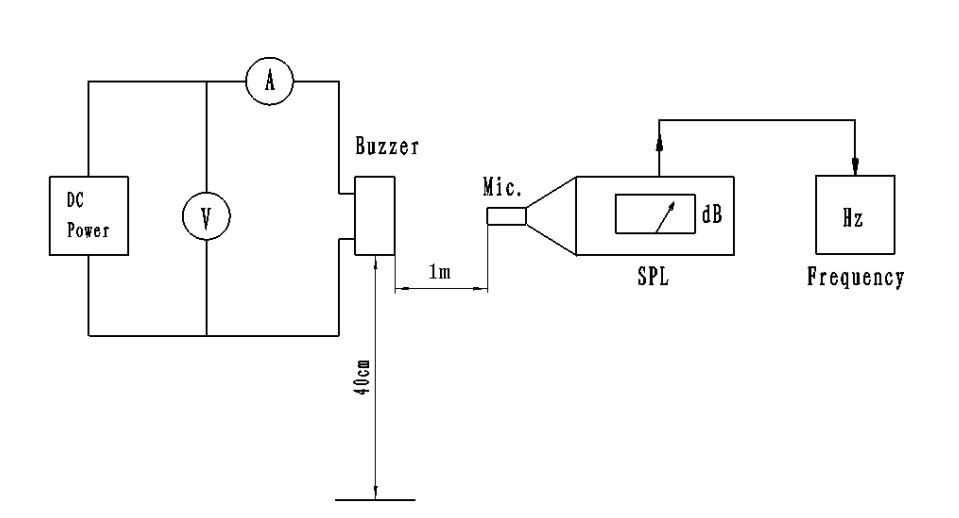

A 2316-os aktív piezoelektromos hangjelző vezetékekkel ugyanazt az akusztikai vizsgálati protokollt követi, mint a HND-2316: 12Vp-p négyzet hullám 3000 Hz-en, 10 cm-en mérve. A mintaadatok megerősítik, hogy az SPL ≥90dB és a frekvencia 3000±500 Hz-en belül. Egyes tesztjelentések fejlécében ≤15mA áramkorlát szerepel, ami eltér a paramétertáblázatban szereplő ≤10mA értéktől. A gyakorlatban mért áram az értékek folyamatosan jóval mindkét határ alatt vannak. A vizsgálati dokumentációhoz adott szállítási tételnek megfelelő, vegye fel a kapcsolatot a MEIDI-vel.
Következtetés: PASS. A megjelenés, a polaritás és a vezetékcsatlakozás megfelel az elfogadási szabványoknak.
1. Csak a 3–24 V-os ablakon belül alkalmazzon egyenfeszültséget. Tranziensek ezen a tartományon kívül károsíthatja az oszcillátor IC-jét.
2. A ház nyitott, és nem úgy tervezték, hogy ellenálljon a folyadék bejutásának. Tartsa meg a hangot nyílás száraz és folyasztószer-maradéktól mentes.
3. Maró hatású gázokkal (ammónia, kénvegyületek) tartalmazó környezetben helyezze el a hangjelzéssel védett rekeszben, vagy csak megfelelő bevonatot alkalmazzon terminálterületen, elkerülve az akusztikus membránt.
4. Az SPL kínálatfüggő. Ellenőrizze, hogy a meghajtó feszültség és a rendelkezésre álló áramerősség terhelés alatt teljesíti a berregő követelményeit.
5. Ne takarja el a hangportot. Még a részleges lefedés is csökkentheti a teljesítményt 3–6 dB-lel, és tolja el a rezonanciacsúcsot.
6. Nedvszívóval lezárva tárolandó. A nedvesség elnyelése oxidálhatja az ólomhuzal szálait és csökkenti a forraszthatóságot.
7. A beszerelés után rögzítse a vezetékeket húzásmentesítővel. Féktelen vezetékek mechanikai ütést továbbíthat a forrasztási kötésekre, ami végül okozza szakaszos érintkezés.
1. kérdés: A HND‑2316L elektromosan azonos a HND‑2316-tal?
Igen. Mindkettőnek ugyanaz a névleges feszültsége, működési tartománya, frekvenciája, SPL-je és aktuális specifikációk. Az egyetlen különbség a lezárási stílus: vezetékek átmenőlyuk csapokkal szemben.
2. kérdés: Megkaphatom a HND‑2316L-t egyedi vezetékhosszúsággal vagy csatlakozóvégekkel?
Egyedi vezetékhosszak, vezetékmérők és csatlakozóvégződések állnak rendelkezésre. A tipikus minimális rendelési mennyiségek érvényesek. Lépjen kapcsolatba a MEIDI-vel pontos adataival a megvalósíthatósági válasz követelményei.
3. kérdés: A tesztjelentés néha ≤15mA-t mutat. Melyik áramkorlátot használjam?
A termékparaméter-táblázatban ≤10mA szerepel, a tényleges mintamérések pedig általában 5mA körül van. Az egyes jelentésfejlécekben szereplő ≤15mA érték egy dokumentáció következetlenség. Az Ön egyedi megrendelésére a ≤10mA érték vonatkozik, hacsak másképp nem megerősítette a MEIDI.
4. kérdés: Mekkora a maximális távolság, amellyel elhelyezhetem a hangjelzést a meghajtó áramkörtől?
A rövid futásokra nincs szigorú működési korlát. Ezt meghaladó vezetékhossz esetén 1 méter, vegye figyelembe a vezeték feszültségesését (elhanyagolható a csengő alacsony szintje miatt). áram) és a kisugárzott EMI lehetősége. Csavart érpár vagy ferritgyöngy Zajérzékeny rendszerekben hosszú kábelfutásokhoz ajánlott.
5. kérdés: Alkalmasak a vezetékek automatizált krimpelésre vagy IDC lezárásra?
A szabványos vezeték sodrott vezetékeket használ, amelyek megfelelő krimpelhetők terminálok. Szigetelés-eltolódásos csatlakozás (IDC) nem javasolt a miatt a vezetékhossz és a szigetelés típusa. Lépjen kapcsolatba a MEIDI-vel a vezeték specifikációs lapért.
6. kérdés: Használható a HND‑2316L kültéren?
Az üzemi hőmérséklet-tartomány lehetővé teszi a kültéri használatát mérsékelt éghajlaton, de a ház nem időjárásálló. Közvetlen kitettség esőnek, pornak vagy páralecsapódásnak a páratartalmat kerülni kell. Kültéri telepítés esetén helyezze el a hangjelzőt belül szellőző, vízálló ház.
Teljes adatlapok, vezetékkonfigurációs rajzok vagy megbízhatósági teszt fogadása jelentéseket a HND‑2316L-hez, lépjen kapcsolatba a MEIDI-vel a projekt részleteivel. A műszaki támogatás általában egy munkanapon belül válaszol.
