Natív 12 VDC működés 3–24 V túlélési tartománnyal – átfogja az autóipari, ipari és akkumulátoros architektúrákat feszültségátalakítás nélkül
Beépített oszcillátor áramkör – fix 3500 Hz-es hang DC alkalmazás esetén; nulla MCU PWM erőforrás vagy külső meghajtó komponensek szükségesek
Kivételes akusztikai hatékonyság – a mintakötege 91–94 dB, 6–9 dB-lel meghaladja a ≥85 dB-es specifikációs küszöböt
Rendkívül alacsony 4 mA-es áramfelvétel 12 V-on – 96%-kal alacsonyabb energiaterhelés, mint a hasonló kimenetű elektromágneses aktív alternatívák

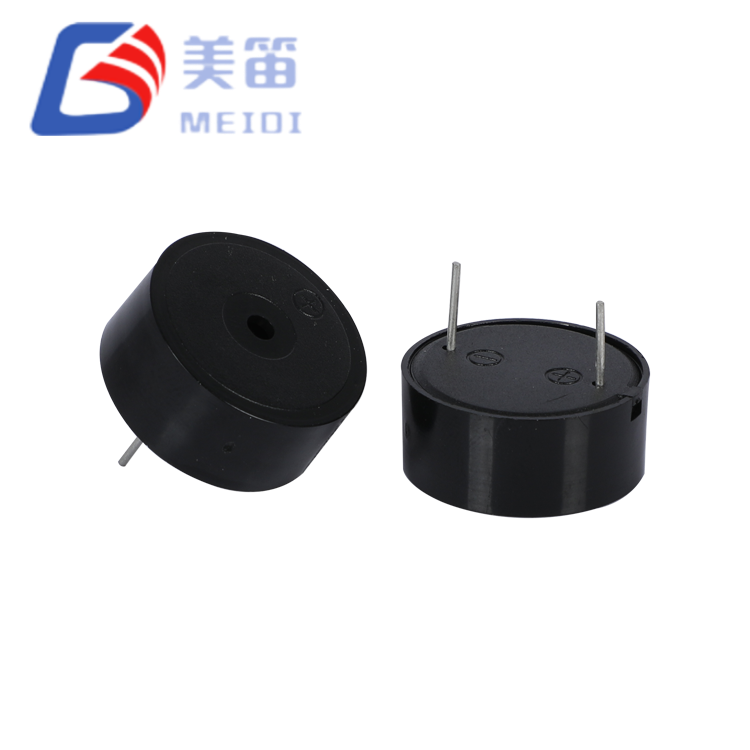

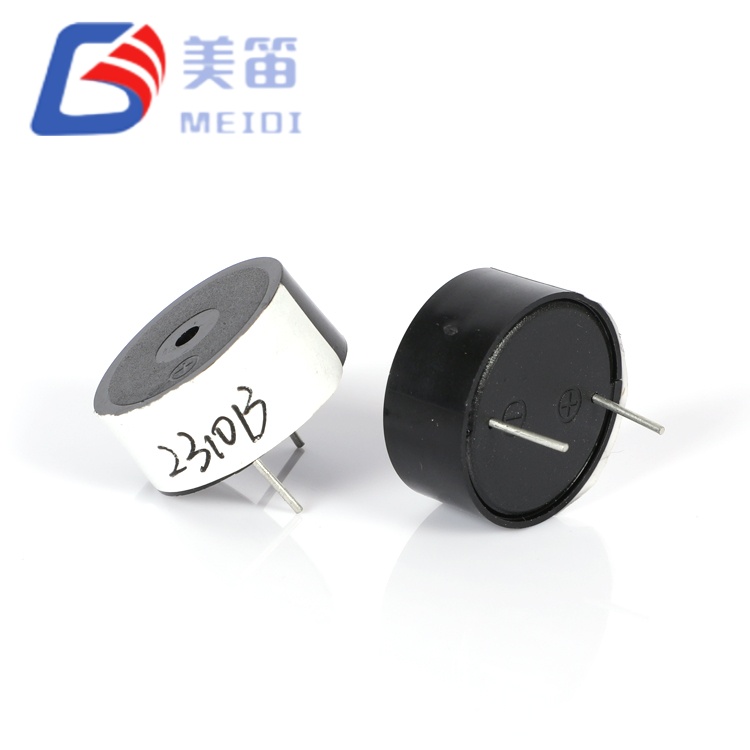

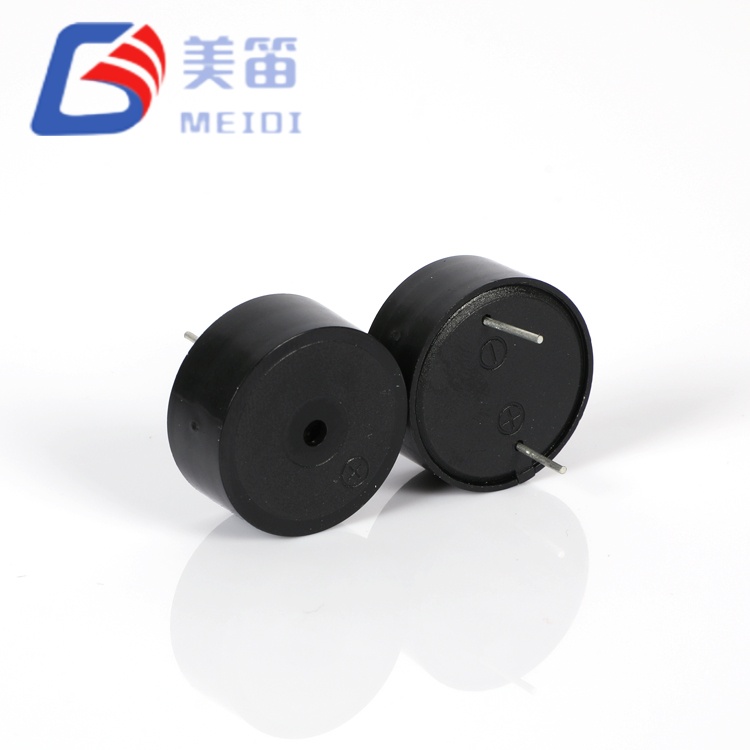

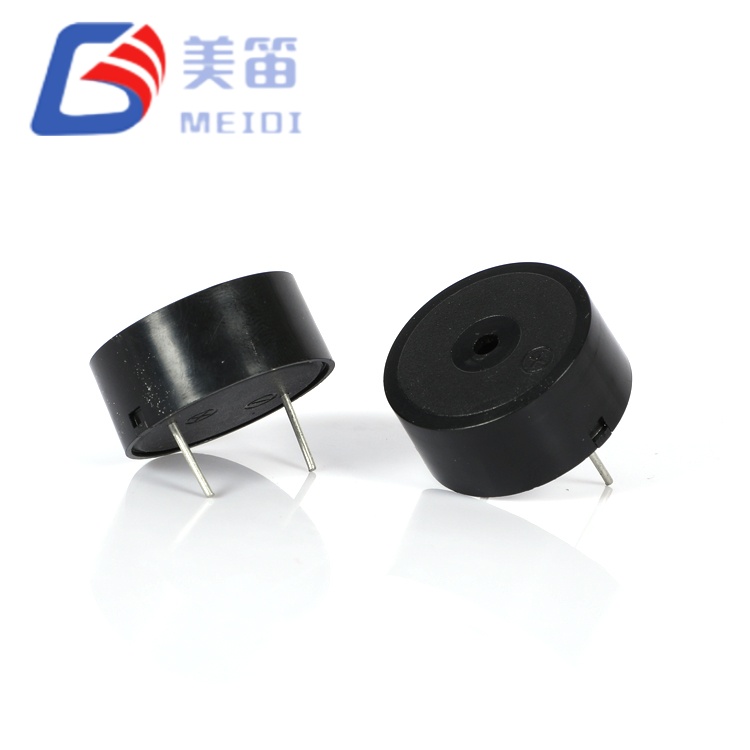

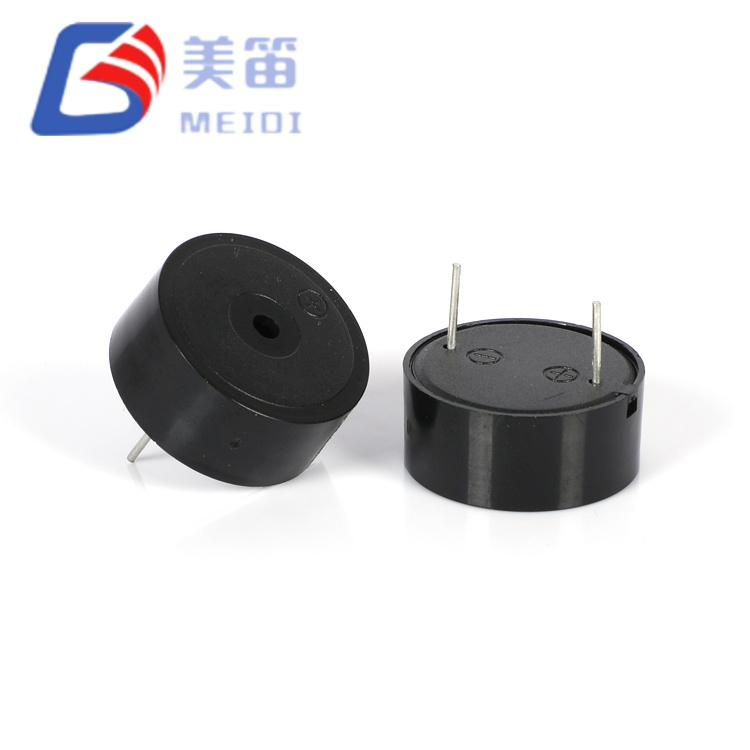

23 mm átmérőjű piezoelektromos membrán vezetékkel és szerelőfülekkel – rugalmas beépítés panelre szerelhető és alvázra
Fekete ABS ház 260 ℃ hullámforrasztással és 350 ℃ kézi átdolgozás tűréssel
Önálló oszcilláció – az integrált meghajtó áramkör 3500 Hz-es hangot ad DC alkalmazáskor; nincs szükség PWM generálásra, tranzisztor pufferekre vagy időzítési komponensekre
3–24 V ultraszéles túlélési tartomány – 12 V névleges feszültséggel működik; Külső szabályozás nélkül tolerálja az autók hideg forgattyús lelógását (3 V-ig) és a 24 V-os ipari busz túlfeszültségét
4 mA alatti áramfelvétel – 12VDC, 3500 Hz; lehetővé teszi a közvetlen logikai szintű kapcsolást és az akkumulátor elhanyagolható lemerülését készenléti riasztási alkalmazásokban
23 mm-es piezo elem vezetékes végződéssel – a rugalmas vezetékek és rögzítőfülek lehetővé teszik a panelre, a házra szerelhető és a PCB melletti telepítést
Nulla EMI-kibocsátás – nincs mágneses tér vagy induktív kapcsolási zaj; kompatibilis az érzékeny rádiófrekvenciás, orvosi és mérőberendezésekkel
Javítástűrő ABS ház – 260 ℃ hullámforrasztásra és 350 ℃ kézi utómunkára alkalmas; a szerelőfülekkel ellátott vezetékek rugalmas telepítést biztosítanak a panelre szerelhető, a házra szerelhető és az átmenő lyukú PCB alkalmazásokhoz
| Paraméter | Érték | Tesztkörülmények |
| Termék típusa | Piezoelektromos aktív hangjelző | — |
| Névleges feszültség | 12 VDC | 25 ℃-on |
| Üzemi feszültség | 3 – 24 VDC | Folyamatos |

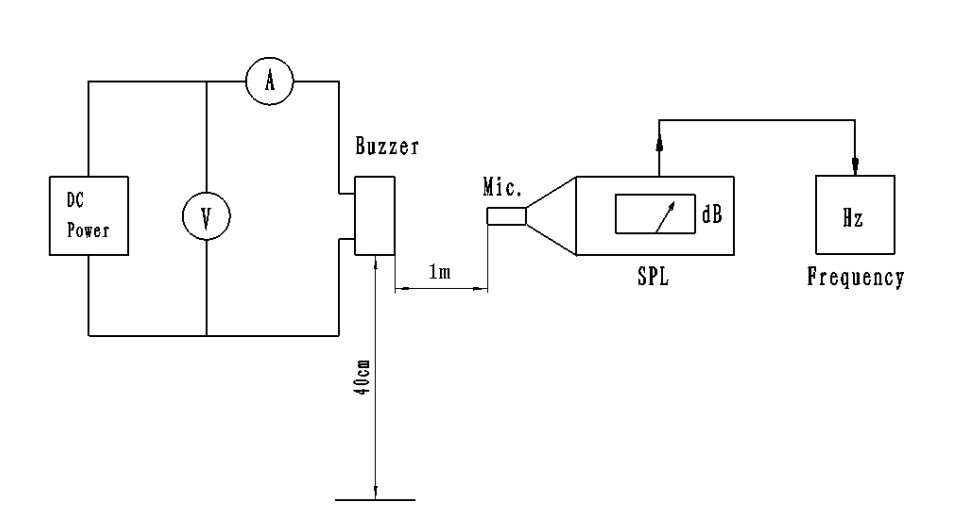

| Hangkimenet 10 cm-en | ≥ 85 dB | 12VDC, 3500 Hz, szabad mező |
| Minta SPL tartomány | 91 – 94 dB | 10 darabos tétel, 12Vp-p, 10 cm |
| Rezonancia frekvencia | 3500 ± 500 Hz | Beépített oszcillátor |
| Üzemi áram | ≤ 4 mA | 12VDC, 3500 Hz |
| Kapacitancia | 12 ± 40% nF | 1 kHz-en, 25 ℃ |
| Üzemi hőmérséklet | -20 ℃ ~ +75 ℃ | Folyamatos |
| Tárolási hőmérséklet | -30 ℃ ~ +85 ℃ | Nem működő |

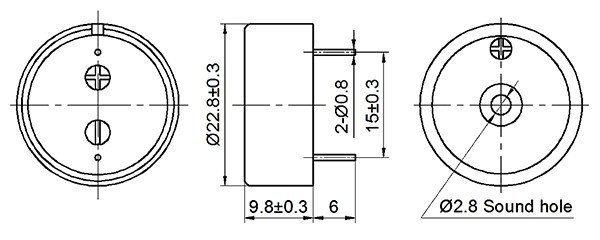

| Méretek (átmérő × magasság) | 23 × 10 mm | Test a vezetékek nélkül |
| Súly | 4 g | Tipikus |
| Ház anyaga | Fekete ABS | — |
| Szerelés típusa | Vezetékes vezeték rögzítő fülekkel | Panel vagy alváz rögzítés |
| Forrasztás (hullám) | 260 ± 5 ℃, 4-6 s | 2-3 menet max |
| Forrasztás (kézi) | 350 ± 10 ℃, 2-5 s | 2-3 menet max |
• Hangnyomás: 91–94 dB (átlag 92,8 dB)
• Áram: 3,87–4,00 mA (átlag 3,95 mA)
• Frekvencia: 3486 – 3600 Hz (mind ±500 Hz tűréshatáron belül)
•Átmérő: 22,88 – 23,05 mm
•Magasság: 9,89 – 10,01 mm
Ipari PLC és HMI riasztómodulok – hibajelzés, ciklus befejezése és vészleállító hangjelzés a 12V/24V-os vezérlőbuszon; a nulla EMI megőrzi az analóg érzékelő pontosságát
Gépjárműipari 12 V-os tartozékrendszerek – biztonsági öv-figyelmeztetések, nyitott ajtóra figyelmeztető jelzések és gyújtáskulcsos hangjelzések; A 3 V-os hideghajtókar túlélés biztosítja a megbízható aktiválást a motor indításakor
Szünetmentes tápegység (UPS) egységek – akkumulátor üzemmód aktiválása, túlterhelési figyelmeztetések és karbantartási figyelmeztetések; A 4 mA-es fogyasztás megőrzi a tartalék akkumulátor kapacitását
Napelemes töltésvezérlők és inverterek – hibahangok, akkumulátor-lekapcsolási riasztások és terheléscsökkenési értesítések 12V/24V hálózaton kívüli telepítéseknél
Mezőgazdasági és építőipari gépek – kezelői jelenlét-riasztók és hidraulikus hibajelzők; A 75 ℃ üzemi határ a motortér közelségét is figyelembe veszi
Orvosi és laboratóriumi berendezések – a sterilizálási ciklus befejezése, a kalibrálási időtúllépés és a hibaállapot-riasztások; A piezoelektromos konstrukció kiküszöböli az érzékeny műszerek mágneses interferenciáját
| Tervezési követelmény | HND-2310E Előny |
| Szüntesse meg a meghajtó áramkör bonyolultságát | Beépített oszcillátor; DC feszültség alkalmazása, 3500 Hz-es hang vétele - nincs MCU érintkező, nincsenek tranzisztorok, nincsenek induktorok |
| Minimalizálja az energiafogyasztást akkumulátoros rendszerekben | ≤4 mA 12 V-on, szemben az elektromágneses aktív berregőkre jellemző 20–50 mA-rel; 5–12-szeresére növeli a készenléti autonómiát |
| Változó feszültségű környezetben működik | A 3–24 V-os tartomány a Li-ion egycellás és 24 V-os ipari buszokat fedi le, buck konverterek vagy soros ellenállások nélkül |
| Csökkentse az elektromágneses interferenciát | Nulla mágneses kibocsátás; nincs veszélye az EKG, EEG, RF vevő vagy precíziós mérőáramkörök csatlakoztatásának |
| Túlélje a kemény hő- és forrasztási profilokat | 350 ℃ kézi utómunkálati tűrés; a rögzítőfülekkel ellátott vezetékes vezeték ellenáll a vibrációnak és a hőciklusnak |
| Ellenőrzött akusztikus belmagasság elérése | A mintakötege 91–94 dB, ami 6–9 dB-lel meghaladja az öregedés és a burkolat csillapítására vonatkozó specifikációt |
| Rugalmas mechanikus beépítés | A rögzítőfülekkel ellátott huzal rugalmas telepítést tesz lehetővé panelre szerelhető, alvázra szerelhető és átmenő lyukú PCB alkalmazásokhoz |
1. A 2310E Active Piezoelectric Active Buzzer külső oszcillátor vagy mikrokontroller meghajtó jelet igényel?
Nem. A HND-2310E egy teljesen önálló aktív berregő. Egy belső oszcillátor áramkör állítja elő a 3500 Hz-es meghajtójelet a 3–24 V közötti egyenfeszültség alkalmazásakor. Nincs szükség PWM-kimenetre, négyzethullám-generátorra vagy időzítő komponensekre. Egyszerűen csatlakoztassa a pozitív vezetéket a feszültségforráshoz, a negatív vezetéket pedig a testhez (vagy kapcsolótranzisztorhoz), hogy hallható kimenetet kapjon.
2. Hogyan befolyásolja a 3–24 V-os működési tartomány a hangnyomást és az áramerősséget a különböző feszültségeknél?
A hangnyomás megközelítőleg lineárisan növekszik 3 V-ról 12 V-ra, és 12 V-nál eléri a ≥85 dB névleges értéket. 6 V alatt a kimenet csekély lehet zajos környezetben; 12V felett az SPL továbbra is mérsékelten emelkedik, de az áramfelvétel a piezoelektromos kapacitív terhelés miatt 4 mA alatt marad. 24 V-on a belső oszcillátor áramkorlátozása a meghajtó IC védelme érdekében; Az SPL körülbelül 3–4 dB-lel meghaladja a 12 V névleges értéket. Az egyenletes teljesítmény érdekében a MEIDI 9–15 V-os működési tartományt ajánl.
3. Használhatom a HND-2310E-t 24 V-os ipari rendszerben további alkatrészek nélkül?
Igen, közvetlenül. A 24 V-os maximum folyamatos működési érték, nem csupán túlélési korlát. 24 VDC feszültségnél az áramfelvétel ≤4 mA marad, és a belső oszcillátor 3500 Hz-es kimenetet tart fenn. Nincs szükség soros ellenállásra, zener bilincsre vagy szabályozóra. Ez különbözteti meg a HND-2310E-t az elektromágneses aktív hangjelzőktől, amelyek általában 12 V vagy 16 V feletti feszültséget igényelnek.
4. Mennyi a gyakorlati akusztikai élettartam folyamatos 12V-os üzem mellett 75 ℃-on?
Várható minimum 5000 óra 12V-on és +75 ℃ környezeti hőmérsékleten. Az elsődleges kopási mechanizmus a piezoelektromos kerámia depolarizáció tartós DC előfeszítés és hőfeszültség mellett. Szakaszos üzemben (pl. 2 másodperces riasztás 60 másodpercenként) az élettartam arányosan meghaladja az 50 000 órát. A magas hőmérsékletű környezetben történő folyamatos riasztási alkalmazásokhoz a MEIDI 50%-os munkaciklus bevezetését javasolja (1 másodperc be, 1 másodperc kikapcsolva), hogy megőrizze a kerámia polarizációját és meghosszabbítsa az élettartamot 15 000 óránál.
5. Milyen rögzítési lehetőségeket kínál a szerelőfülekkel ellátott huzal-kábel?
A HND-2310E hajlékony vezetékhuzalokkal (általában 80–100 mm) rendelkezik, az ABS házba integrált rögzítőfülekkel. Ez a konfiguráció támogatja:
Panelrögzítés – rögzítse M2.5 vagy M3 csavarokkal a rögzítőfüleken keresztül az előlapi riasztásjelzőkhöz
Alváz-rögzítés – fémkeretekhez vagy konzolokhoz rögzíthető autóipari és gépipari alkalmazásokban
PCB melletti telepítés – a vezetékeket a ház nyílásain keresztül a PCB sorkapcsokhoz vagy a csatlakozófejekhez kell vezetni, kiküszöbölve a PCB közvetlen forrasztási feszültségét
Szabadon függő – vezetékek csatlakozókapcsokkal a moduláris cseréhez a szervizelhető berendezésekben
A rögzítőfülek az elektromos csatlakozásoktól függetlenül mechanikus feszültségmentességet biztosítanak, csökkentve a vibráció által kiváltott fáradtságot az átmenő furatú csapos rögzítéshez képest.
Műszaki adatlapokhoz, 12V/24V-os rendszerintegrációs megjegyzésekhez, kereszthivatkozási ellenőrzéshez az örökölt elektromágneses hangjelzésekhez vagy az OEM konfigurációs megbeszéléséhez nyújtsa be igényeit. A MEIDI-alkalmazások tervezése általában egy munkanapon belül válaszol az oszcillátor jellemzési adataival, a meghajtóáramkör-kompatibilitási mátrixokkal és a mennyiségi árakkal.
