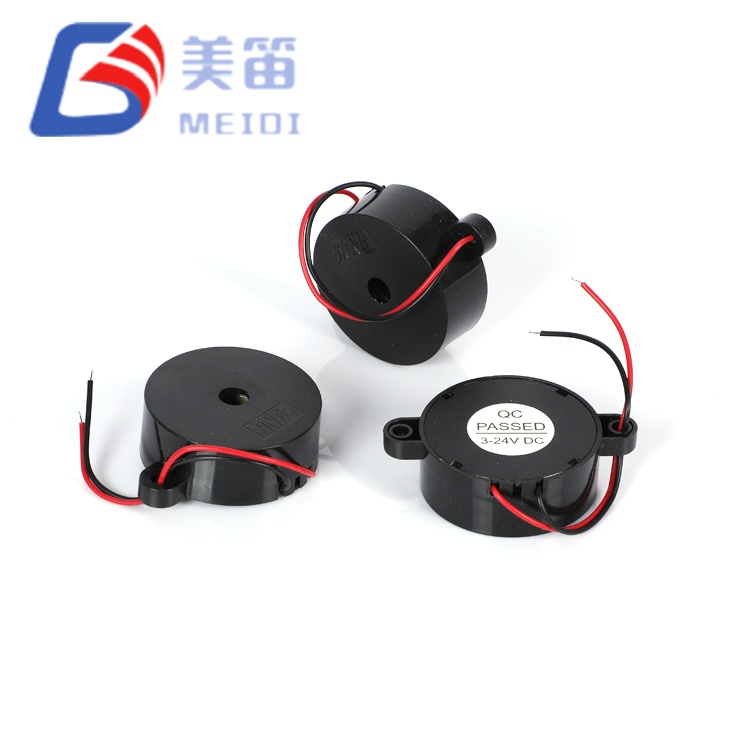

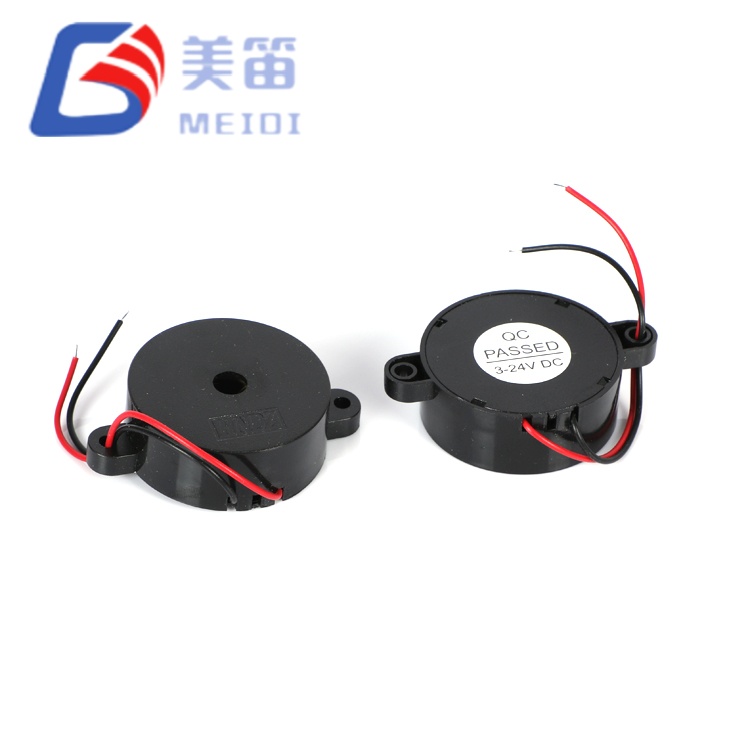

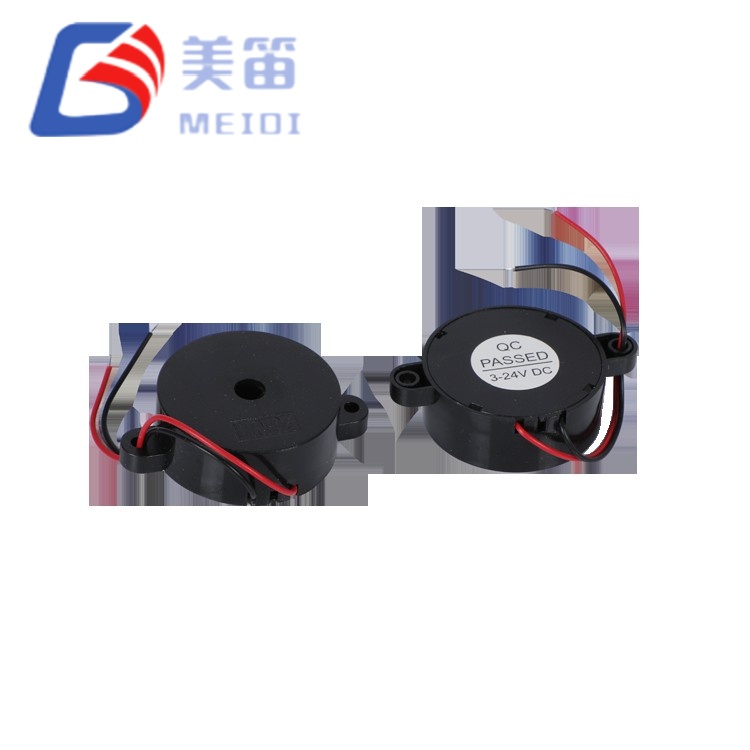

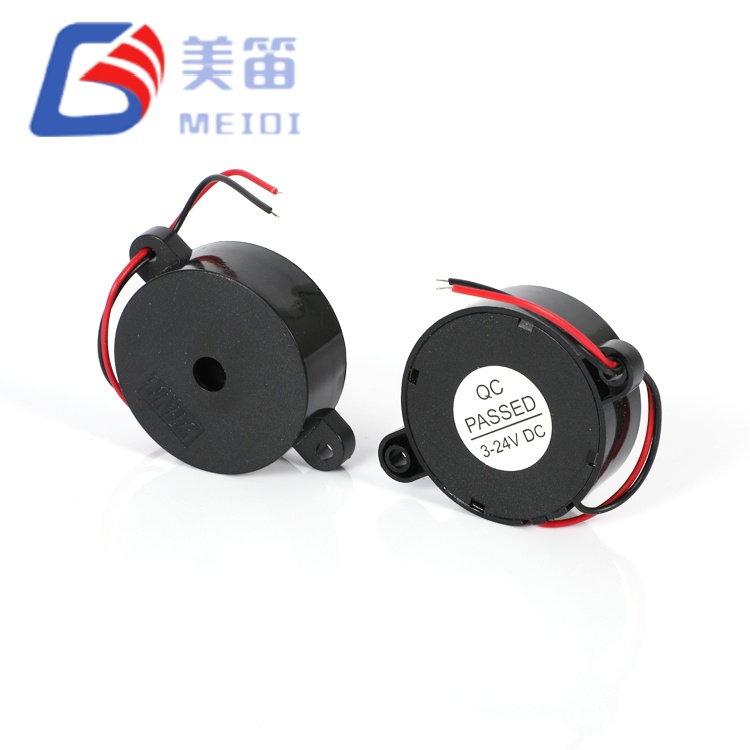

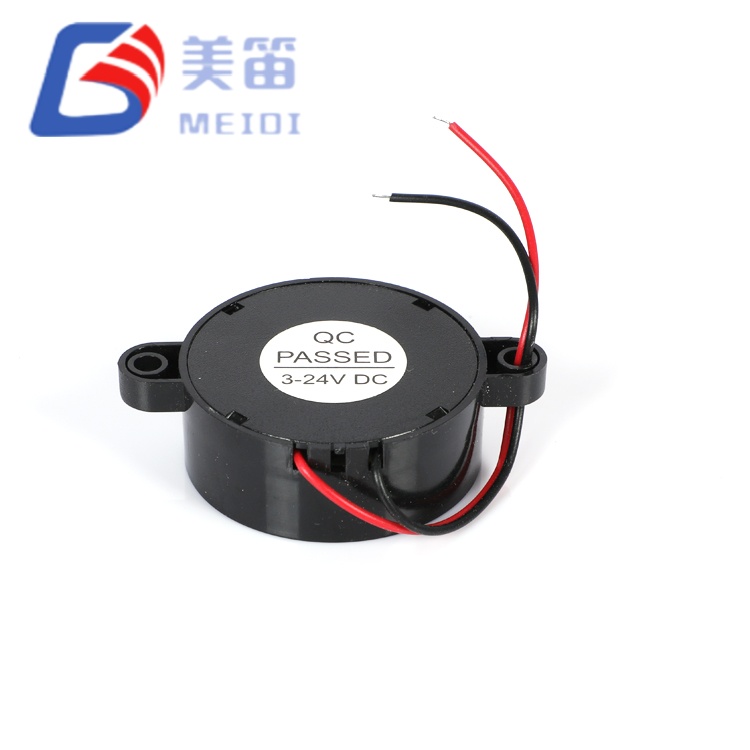

A HND-4216 egy 42 mm-es, aktív piezoelektromos hangjelző beépített meghajtó áramkörrel, fekete ABS karosszériában. A 4216 aktív piezoelektromos hangjelző közvetlenül egyenáramú tápról működik 3 V és 24 V között és névleges 2800 Hz-es hangot állít elő külső oszcillátor nélkül. A Φ41,8 mm-es membrán 16 mm-es profillal kombinálva nagyobb sugárzási területet biztosít mint a tipikus 23 mm-es modellek, támogatva a szélesebb hangszóródást. 12 V DC névleges feszültség mellett Az áramfelvétel 8mA-en van megadva. Ezt az átmenőlyuk-komponenst általában integrálják ipari riasztópanelekbe, autóipari figyelmeztető rendszerekbe, orvosi eszközök riasztásaiba és nyilvános hirdetőberendezés, ahol az alacsonyabb frekvenciájú hangjelzést részesítik előnyben.
Beépített oszcilláció – Az egyenáramú feszültség közvetlenül 2800 Hz-es hangot állít elő
12 VDC névleges, 3–24 VDC működési tartomány
8 mA áramfelvétel névleges feszültség mellett
2800 ± 500 Hz rezonanciafrekvencia – alacsonyabb hangmagasság, mint 3000 Hz+ változatok
12 g tömeg, Φ41,8 × 16 mm méretek, átmenő furattal szerelhető
Φ41,8 mm-es membrán – szélesebb effektív sugárzási területet biztosít a 23 mm-es osztályú hangjelzőkhöz képest, szélesebb akusztikus lefedettséget eredményez a nyitott felületű szerelésnél
2800 Hz-es középfrekvencia – alacsonyabb hangkarakter, mint a 3000 Hz-es vagy 3700 Hz-es változatok, alkalmas olyan alkalmazásokra, ahol kevésbé szúrós riasztás kívánatos
Rögzített 8 mA áramfelvétel 12 VDC-n – leegyszerűsíti az energiaköltség tervezését többterheléses kivitelek
Széles 3V-tól 24V-ig terjedő egyenáram-ellátási tartomány – kompatibilis az akkumulátorral működő eszközökkel és 12V/24V ipari tápsínek
Hullám- és kézi forrasztás támogatott – megfelel a szabványos átmenő furat összeszerelési folyamatoknak
| Paraméter | Érték | Tesztkörülmények / Megjegyzések |
| Termék típusa | Piezoelektromos aktív hangjelző | — |
| Névleges feszültség | 12 VDC | — |
| Üzemi feszültség | 3–24 VDC | — |
| Rezonancia frekvencia | 2800 ± 500 Hz | — |
| Hangkimenet 10 cm-en | ≥90 dB (min. 90) | 12Vp-p négyszöghullámmal tesztelve, 2800Hz, 10cm; Az egyenáramú meghajtó teljesítményadatai kérésre rendelkezésre állnak |
| Jelenlegi fogyasztás | 8 mA (tip.) | Névleges feszültségen; a tesztjelentések ≤8mA-t jelezhetnek; a kötegadatokért forduljon a MEIDI-hez |
| Üzemi hőmérséklet | -20 ℃ ~ +80 ℃ | Folyamatos |
| Tárolási hőmérséklet | -30 ℃ ~ +85 ℃ | Nem működő |

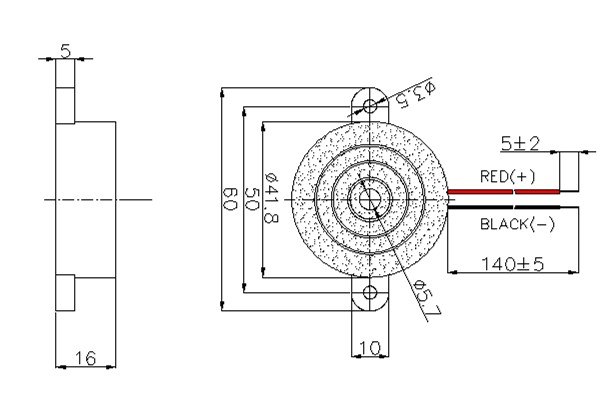

| Méretek (átmérő × magasság) | Φ41,8 ± 0,3 × 16 ± 0,2 mm | Csak test |
| Súly | 12 g | — |
| Ház anyaga | Fekete ABS | — |
| Kapacitancia | 12 ± 40% nF | Referenciaérték specifikáció fejlécenként; nem egyedi mintákon mérik |
| Szerelés típusa | Átmenő lyuk | Hullám / kézi forrasztás |
Ipari vezérlőpanelek és gépállapotjelzők, amelyek alacsonyabb frekvenciájú riasztást igényelnek
Gépjárművek hangjelzései (biztonsági öv-emlékeztetők, fényszóró-bekapcsolt figyelmeztetések, parkolóérzékelő hangjelzései)
Orvosi berendezések riasztói (betegmonitorok, infúziós pumpák, diagnosztikai eszközök)
Biztonsági és tűzjelző szirénák, ahol előnyös a szélesebb hanglefedettség
Szünetmentes tápegységek (UPS) és áramelosztó egységek egyenáramú buszfeszültséggel
Nyilvános információs kioszkok, sorkezelő kijelzők és közlekedési hirdetőpanelek
A MEIDI a 4216 Active Piezoelectric Buzzer-t a Jiangsu-i gyártóüzemében gyártja, amely automatizált összeszerelő sorok piezoelektromos hangjelzőkhöz, fröccsöntő gépek ABS-házakhoz, és külön akusztikus tesztállomások. Minden gyártási tétel hét tételnek van alávetve megbízhatósági protokoll, amely magában foglalja a nedvességnek való kitettséget, a magas és alacsony hőmérsékletű tárolást, hőciklus, ejtésteszt, rezgésállóság és forrasztási hőállóság. A tesztparaméterek a HND-4216 specifikációs szintekre vannak beállítva.
A minőségirányítási rendszer ISO9001 szerint működik. A beérkező anyagokat ellenőrzik, folyamat közbeni vezérléseket alkalmaznak, és 100%-os végső akusztikai tesztet hajtanak végre. A hangnyomásszint, a rezonanciafrekvencia és az áramfelvétel ellenőrzött biztosítja a közzétett specifikáció betartását. Ismételt rendeléseknél kötegelt a konzisztenciát a statisztikai folyamatfigyelés biztosítja.

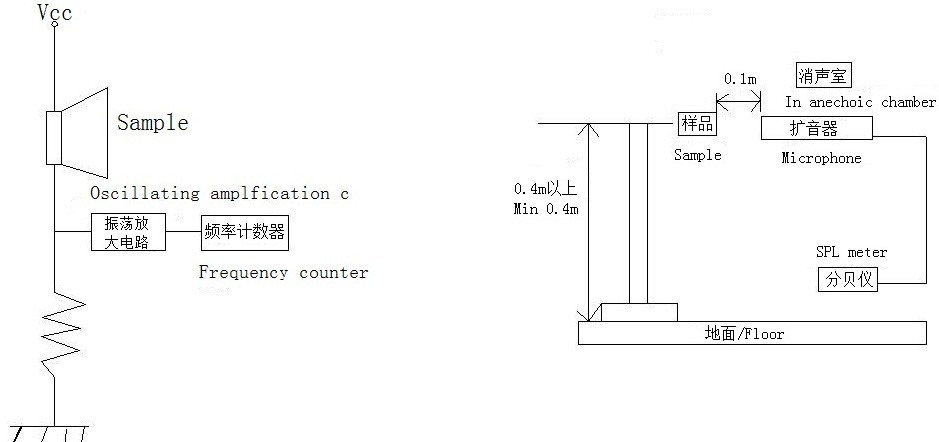

A HND-4216 modell tízmintás vizsgálati jelentése elérhető. Mérések történtek 12 Vp-p négyszöghullámmal 2800 Hz-en, 10 cm-en. A rögzített SPL-értékek tól 101 dB és 107 dB között, mindegyik meghaladja a 90 dB minimális specifikációt. Rezonáns frekvenciák 2860Hz és 2950Hz közé esik, a 2800±500Hz-es ablakon belül. Dimenziós a mérések megerősítik a Φ41,8×16 mm-es kialakításnak való megfelelést.
| Minta | SPL (dB) | Frekvencia (Hz) | Átmérő (mm) | Magasság (mm) |
| 1 | 103 | 2900 | 42.00 | 16.00 |
| 2 | 101 | 2950 | 41.82 | 16.01 |
| 3 | 103 | 2860 | 41.79 | 16.02 |
| 4 | 105 | 2920 | 42.00 | 15.99 |
| 5 | 102 | 2930 | 41.83 | 16.01 |
| 6 | 102 | 2890 | 41.88 | 16.03 |
| 7 | 104 | 2860 | 41.82 | 16.02 |
| 8 | 101 | 2940 | 41.86 | 16.01 |
| 9 | 105 | 2940 | 41.85 | 16.05 |
| 10 | 107 | 2930 | 41.88 | 16.03 |
Következtetés: PASS. A megjelenés és a polaritás elfogadható. Aktuális fogyasztási adatok nem szerepel ebben a vizsgálati jelentésben; lásd a 8mA paramétertáblázatát specifikáció. Lépjen kapcsolatba a MEIDI-vel a tételspecifikus árammérésekért.
1. Csak a 3–24 VDC tartományban üzemeltesse. Az ezen a tartományon kívüli feszültség kárt okozhat a belső oszcillátor vagy piezomembrán.
2. A ház nincs lezárva. Akadályozza meg, hogy víz, folyasztószer maradványok vagy ragasztóanyag ne kerüljön be belépés a hangportba, ami eltolja a frekvenciát és csökkenti a kimenetet.
3. Kerülje a korrozív gázoknak (H2S, SO₂ stb.) és a magas páratartalomnak való kitettséget. Az ilyen körülmények oxidálhatják a belső érintkezőket és ronthatják a teljesítményt.

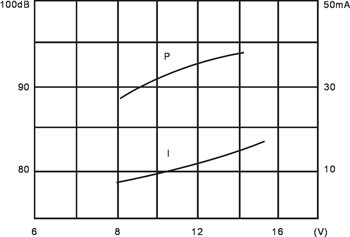

4. A hangnyomásszintet a tápfeszültség és a forrásáram befolyásolja képesség. Ellenőrizze, hogy a meghajtó áramköre megfelel-e a szükséges paramétereknek.
5. Győződjön meg arról, hogy az elülső akusztikus port akadálytalan marad. Az elzáródás csökkenni fog SPL és módosítsa az effektív frekvenciát.
6. A nedvesség elkerülése érdekében az összeszerelésig az eredeti, szárított csomagolásban tárolja felvétel és csap oxidáció.
1. Miben különbözik a HND-4216 a MEIDI termékcsalád kisebb átmérőjű modelljeitől?
A 4216 Active Piezoelectric Buzzer Φ41,8 mm-es membránt használ, súlya 12 g, szemben a Φ23,0 mm-rel és 5 g-mal a HND-2316 sorozathoz. Rezonanciafrekvenciája 2800±500Hz, alacsonyabb, mint a 3000 Hz vagy 3700 Hz opciók. Az áramfelvétel 8mA-en van megadva, míg a A 23 mm-es sorozat akár 10 mA-t is felvesz.
2. Melyek a pontos hangnyomás-teszt feltételei a HND-4216-nál?
A specifikáció listája ≥90dB. A tesztprotokoll 12 Vp-p négyszöghullámot használ 2800 Hz-en, 10 cm-re mérve. Az egyenáramú meghajtó SPL görbéiért vagy alternatív tesztbeállításaiért forduljon a MEIDI-hez az Ön igényeivel.
3. Miért hiányoznak a tesztjelentésből az aktuális fogyasztási adatok?
A szabványos vizsgálati jelentés SPL-, gyakoriság- és méretellenőrzéseket tartalmaz. Aktuális A fogyasztás 8mA-ként van megadva a termék paramétertáblázatában. Batch áram igazolás kérésre biztosítható.
4. Milyen NYÁK alapterületre van szükség a HND-4216-hoz?
A test átmérője Φ41,8±0,3 mm. Az ajánlott furatért forduljon a MEIDI-hez mintázat és a távoli zóna rajza a megfelelő távolság és akusztikai teljesítmény biztosítása érdekében.
5. Hogyan befolyásolja a 12 g tömeg a szerelési megbízhatóságot?
A 12 grammos tömeg nagyobb, mint a kisebb berregőké. Erős vibrációjú környezetben, az átmenő lyukak forraszkötéseit mechanikai igénybevétel szempontjából értékelni kell. A MEIDI kérésre szerelési útmutatót tud adni.
6. Miért használ a tesztjelentés négyzethullámot az aktív berregőhöz?
A HND-4216 egyenáramú, belső oszcillációval történő működésre van méretezve. A 12Vp-p 2800 Hz-es négyzethullám a standard jellemzési feltétel. DC teljesítmény az adatok külön elérhetők.
Teljes adatlapok, mechanikai rajzok, SPL frekvenciaválasz diagramok beszerzéséhez, vagy a HND-4216 megbízhatósági vizsgálati adatait, kérjük, forduljon a MEIDI-hez pályázat részleteit. A műszaki támogatás általában egy munkanapon belül válaszol.
