9 × 5 mm-es átmenőlyuk-csomag a PCB közvetlen rögzítéséhez
2700 Hz rezonanciafrekvencia tonális kimenethez külső négyszöghullámú meghajtóval
16Ω tekercs impedancia 3V osztályú meghajtó áramkörökhöz
Min. 85 dB hangnyomás 10 cm-en 3Vo-p mellett, 2700 Hz, 50%-os munkaciklus
3–7Vo-p üzemi feszültségtartomány
Fekete PPO ház -20 ℃ és +70 ℃ közötti működésre

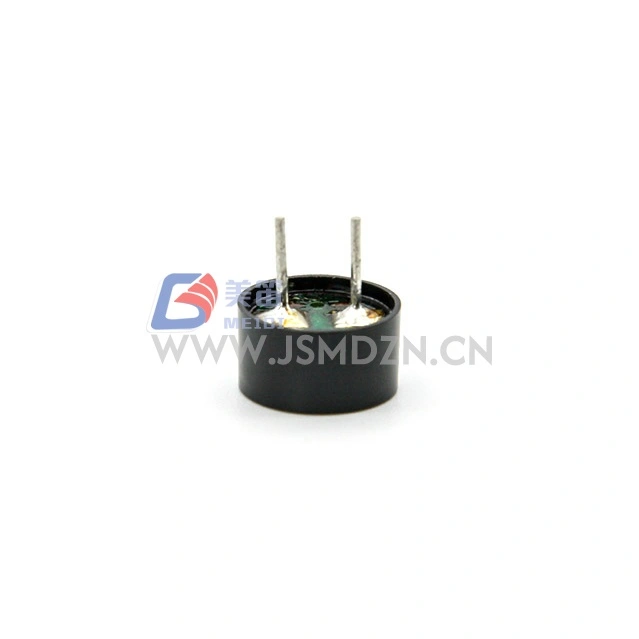

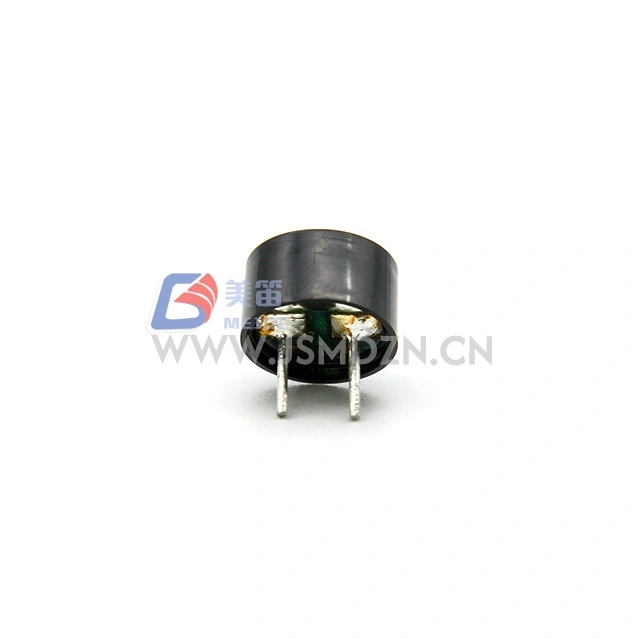

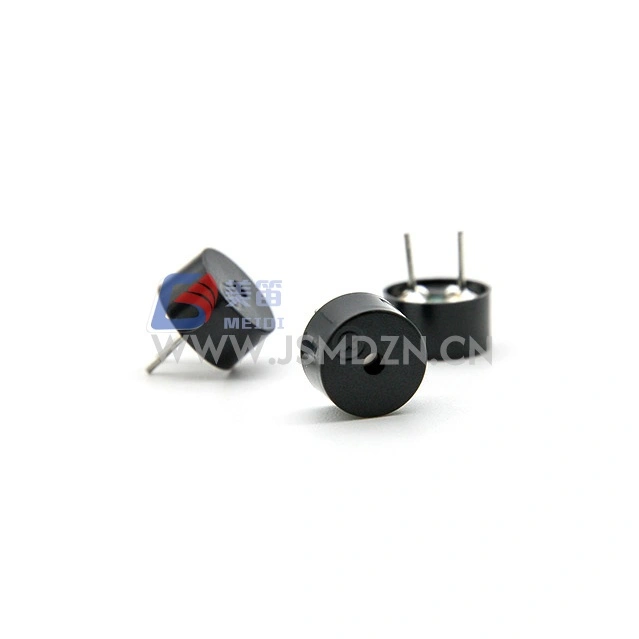

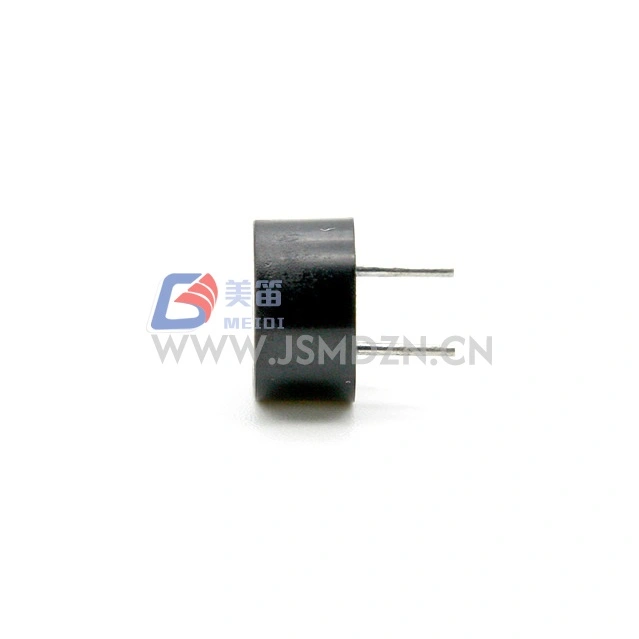

A MEIDI HN-9050 9x5 mm-es átmenő lyukú elektromágneses passzív hangjelző egy átmenő lyukú elektromágneses passzív hangjelző, amely külső négyszöghullámot vagy PWM meghajtó jelet igényel a hang generálásához. 3Vo-p névleges feszültségével és 3-7Vo-p működési tartományával 3V-os logikát és az ipari berendezésekben általánosan használt pufferelt meghajtó fokozatokat alkalmazza. A 16Ω-os tekercs és a 2700 Hz-es rezonanciafrekvencia meghatározott akusztikus referenciát biztosít a riasztási és állapot-visszacsatolási tervekhez. Passzív eszközként a HN-9050 lehetővé teszi a frekvencia- és hangszínszabályozást a külső meghajtó jelén keresztül, így támogatja a rugalmas hanggenerálást különféle alkalmazásokban.

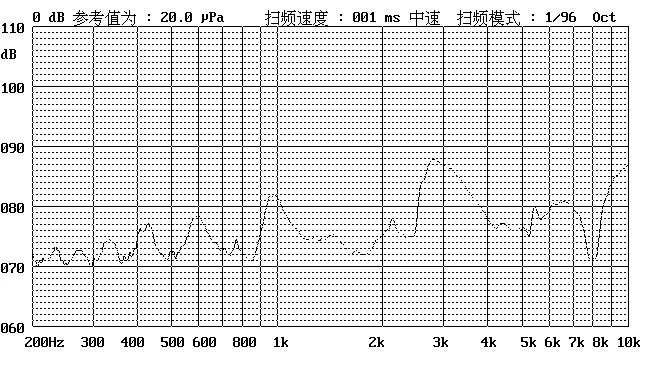

| Paraméter | Érték | Tesztkörülmények |
| Terméktípus | Passzív elektromágneses hangjelző | — |
| Névleges feszültség | 3Vo-p | Rezonancia frekvencia referencia |
| Üzemi feszültség | 3–7 Vo-p | Vezetési jel csúcs |
| Névleges áram | Max. 80mA | 2700 Hz-en, 50%-os terhelés, 3Vo-p négyszöghullám |
| Hangnyomásszint | Min. 85 dB | 2700 Hz-en, 50% terhelés, 3Vo-p, 10 cm |
| Tekercs ellenállás | 16 ± 4Ω | 25 ℃-on, DC |
| Rezonancia frekvencia | 2700 Hz | Névleges feszültségen |
| Üzemi hőmérséklet | -20 ℃ ~ +70 ℃ | — |
| Tárolási hőmérséklet | -30 ℃ ~ +80 ℃ | — |
| Nettó súly | kb. 1,5 g | — |
| Ház anyaga | Fekete PPO | — |
| Környezetvédelem | RoHS | — |
Szabványos vizsgálati körülmények: hőmérséklet 25±3 ℃, páratartalom 60±10% relatív páratartalom, nyomás 860–1060 hPa
Átmenő nyílású NYÁK-szerelvények ipari vezérlőegységekben állapot- és hibariasztásokhoz
Külső négyszöghullám-forrás által meghajtott riasztó- és biztonsági modulok
Hagyományos PCB-elrendezésű háztartási és kereskedelmi készülékek
Irodai berendezések és automaták időzített hangjelzésekhez
Hangvisszacsatolást igénylő mérő- és műszereszközök
Kommunikációs infrastruktúra karbantartáshoz és riasztásjelzéshez
| Tervezési követelmény | HN-9050 Előny |
| Akusztikus kimenet átmenő lyuk formátumban | Min. 85dB SPL 9 × 5 mm-es kiszerelésben |
| 3V rendszer kompatibilitás | 3Vo-p besorolás 3-7Vo-p működési tartománnyal |
| Kézi és automatizált összeszerelés | Átmenő furatú vezetékek kézi és hullámforrasztáshoz |
| A kínálat eltérésének tűrése | 7Vo-p maximális üzemi feszültség |
| Hőstabilitás | PPO ház -20 ℃ és +70 ℃ között |
A MEIDI ellenőrzött gyártási folyamatok mellett gyártja a HN-9050-et, beleértve a bejövő anyagok ellenőrzését, a tekercsellenállás ellenőrzését és a gyártási tételenkénti akusztikai tesztelést. Minden tételt megbízhatósági teszteknek vetnek alá, amelyek kiterjednek az élettartamra, a magas/alacsony hőmérsékletre, a páratartalomra, a hősokkra, a leesésre és a vibrációra. E tesztek bármelyike után a terméknek meg kell felelnie az elfogadási kritériumoknak, anélkül, hogy a meghatározott hangnyomás-tűrést meghaladó mértékben romolhat.
| Tesztelem | Tesztkörülmények |
| Élet teszt | 25±10 ℃, névleges feszültség, 1/2 rezonanciafrekvenciás négyszöghullám, 96 óra |
| Magas hőmérsékletű teszt | +80 ℃-os tárolás 96 órán át, szobahőmérsékleten 3 óráig visszanyerni a tesztelés előtt |
| Alacsony hőmérsékletű teszt | -40 ℃-os tárolás 96 órán át, majd szobahőmérsékleten 3 órán át a tesztelés előtt |
| Páratartalom teszt | +40±3℃, 90%–95% relatív páratartalom, 48 óra, szobahőmérsékleten 6 órán keresztül állni kell a tesztelés előtt |
| Hősokk teszt | 70 ℃ 2 óra → -20 ℃ 2 óra (1 ciklus), 1 óra intervallum a ciklusok között, összesen 10 ciklus |
| Csepp teszt | Szabványos csomagolás, mind a 6 oldala és 3 éle, 1,2 méteres magasságból vastag falapra süllyeszthető |
| Rezgésvizsgálat | 1000 ciklus/perc, amplitúdó 1,5 mm, tengelyenként 1 óra, összesen 3 tengely |
Vigyázat: Kerülje el, hogy idegen anyagok kerüljenek a termékbe, beleértve a mágneses anyagokat, vízben oldódó anyagokat és korrozív gázokat, mivel ezek befolyásolhatják az elektromos teljesítményt.
1. Milyen meghajtó jelre van szükség a HN‑9050-hez?

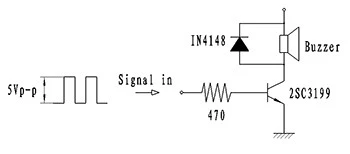

A HN-9050 egy passzív hangjelzés, és külső négyszöghullám- vagy PWM-jelet igényel. Egy 2700 Hz-es, 50%-os munkaciklusú négyszöghullám 3Vo-p mellett a névleges min. 85 dB kimenet 10 cm-en. Forduljon a MEIDI-hez a meghajtóáramkör alkalmazási megjegyzéseiért.
2. Működhet ez a hangjelző 3Vo-p-től eltérő feszültségen?
Igen. Az üzemi feszültség tartománya 3–7Vo-p. Hangnyomásmérlegek meghajtófeszültséggel; a névleges SPL értéke 3Vo-p. Ezen a tartományon kívüli feszültségek esetén ellenőrizze a MEIDI-t.
3. Hogyan befolyásolja a 16Ω-os tekercsellenállás a meghajtó kialakítását?
A 16Ω-os tekercs maximum 80mA-t vesz fel 3Vo-p mellett. Győződjön meg arról, hogy a meghajtó fokozat megfelelő telítési feszültséggel és hőelvezetéssel tudja biztosítani ezt az áramot.
4. Milyen forrasztási módszerek kompatibilisek a PPO házzal?
Az átmenő furatú vezetékek támogatják a szabványos kézi forrasztást és a hullámforrasztást. Kerülje el a ház hőmérsékleti besorolásán túli tartós hőhatást. Az ajánlott forrasztási profilokért forduljon a MEIDI-hez.
5. A HN-9050 tű kompatibilis más 9 mm-es átmenőlyukú hangjelzőkkel?

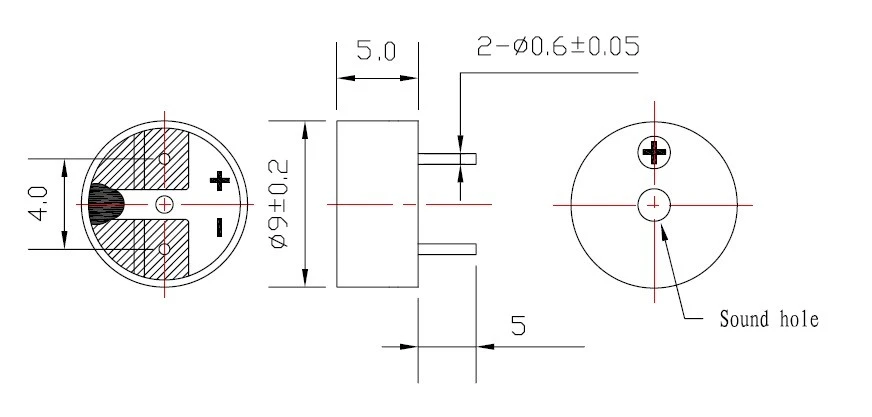

Lépjen kapcsolatba a MEIDI-vel a mechanikai rajzért és az ajánlott furatmintázatért, és ellenőrizze, hogy kompatibilis-e a nyomtatott áramköri lappal.
Műszaki adatlapok, meghajtóáramköri megjegyzések, megbízhatósági vizsgálati jelentések vagy a HN-9050 OEM testreszabása érdekében forduljon a MEIDI-hez. Csapatunk támogatja a kiértékelő egységeket és az alkalmazástervezést az átmenő hangjelzők integrációjához.
