9,6 × 5 mm-es átmenőlyuk-csomag a PCB közvetlen rögzítéséhez
2700 Hz rezonanciafrekvencia tonális kimenethez külső négyszöghullámú meghajtóval
40Ω tekercsimpedancia 5V osztályú meghajtó áramkörökhöz
Min. 85 dB hangnyomás 10 cm-en 5Vo-p mellett, 2700 Hz, 50%-os munkaciklus
4–6Vo-p üzemi feszültségtartomány
Fekete PPO ház -30 ℃ és +75 ℃ közötti működésre

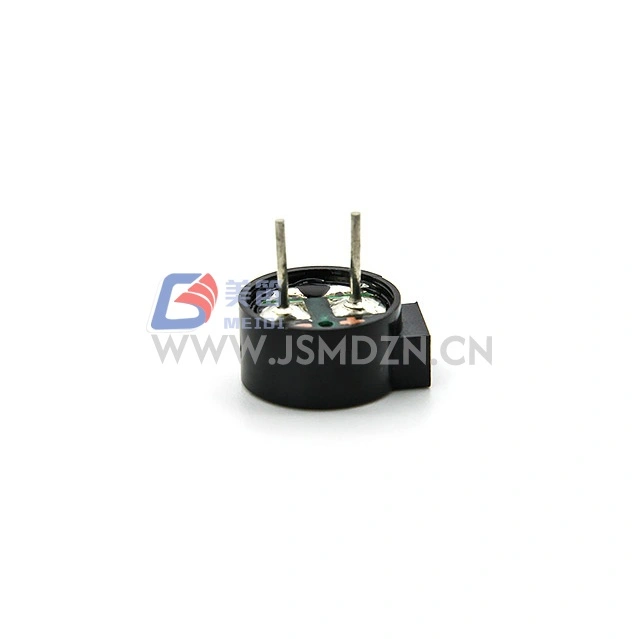

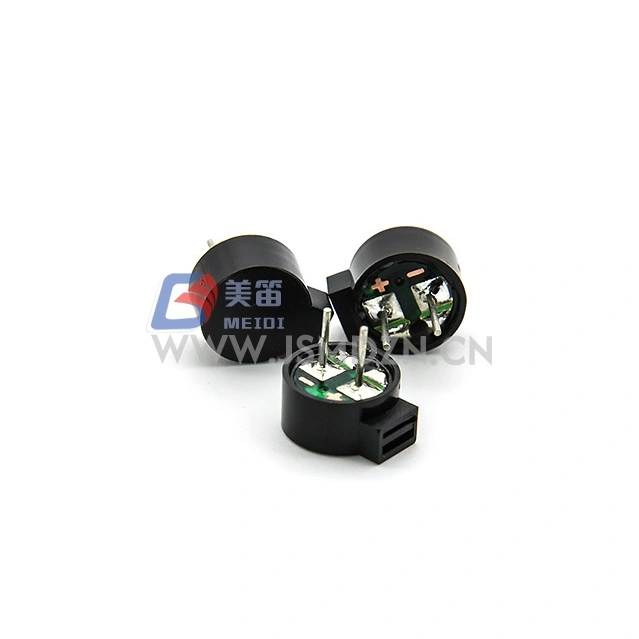

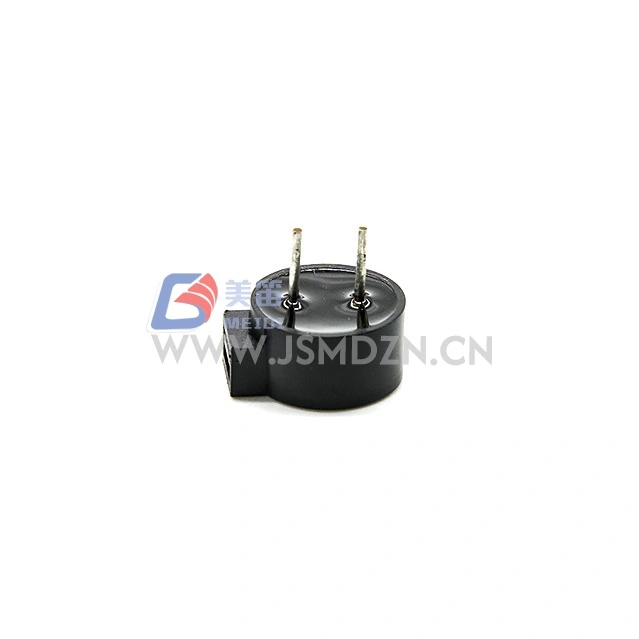

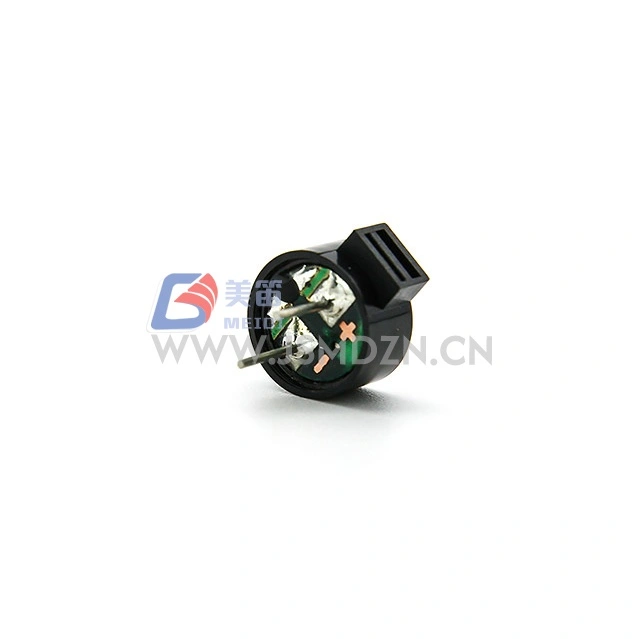

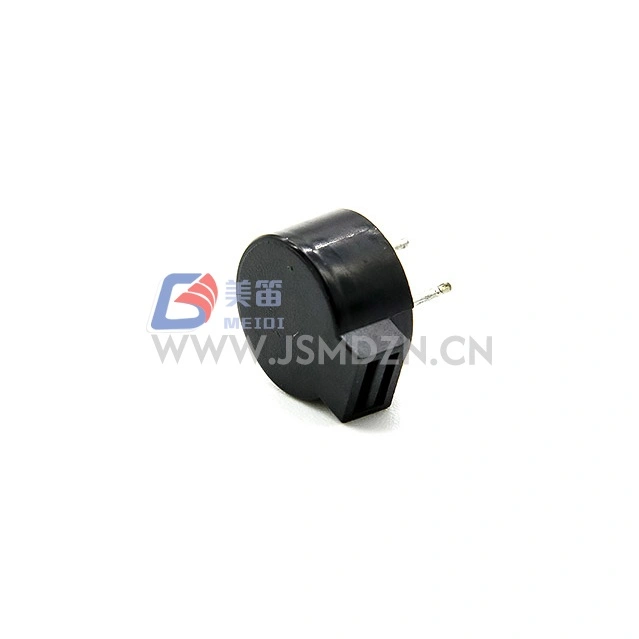

A MEIDI HN-9650E 9,6 x 5 mm-es átmenő lyukú elektromágneses passzív hangjelző egy átmenő lyukú elektromágneses passzív zümmögő, amelyet 5V-osztályú OEM- és ipari rendszerekhez terveztek, amelyeknek megbízható hangjelzésre van szükségük egy külső meghajtóforrástól. Az 5Vo-p névleges értéke 2700 Hz-es rezonanciafrekvenciával és 40 Ω-os tekercsimpedanciával a HN-9650E min. 85 dB hangnyomás 10 cm-en, és 4–6 Vo-p tartományban működik. A fekete PPO ház ellenáll a szabványos kézi és hullámos forrasztásnak, így illeszkedik a berendezés panelekhez, riasztóegységekhez és állapotjelzőkhöz.
| Paraméter | Érték | Tesztkörülmények |
| Terméktípus | Passzív elektromágneses hangjelző | — |
| Névleges feszültség | 5Vo-p | Rezonancia frekvencia referencia |
| Üzemi feszültség | 4–6 Vo-p | Vezetési jel csúcs |
| Névleges áram | Max. 80mA | 2730 Hz-en, 50%-os terhelés, 5Vo-p négyszöghullám |

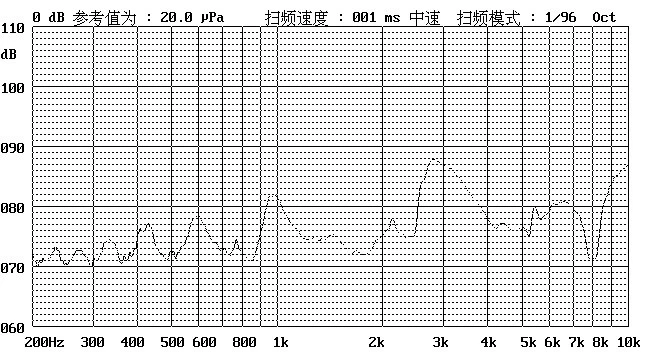

| Hangnyomásszint | Min. 85 dB | 2730 Hz-en, 50% terhelés, 5Vo-p, 10 cm |
| Tekercs ellenállás | 40 ± 4Ω | 25 ℃-on, DC |
| Rezonancia frekvencia | 2700 Hz | Névleges feszültségen |
| Üzemi hőmérséklet | -30 ℃ ~ +75 ℃ | — |
| Tárolási hőmérséklet | -40 ℃ ~ +85 ℃ | — |
| Nettó súly | kb. 1g | — |
| Ház anyaga | Fekete PPO | — |
| Környezetvédelem | RoHS | — |
Szabványos vizsgálati körülmények: hőmérséklet 25±3 ℃, páratartalom 60±10% relatív páratartalom, nyomás 860–1060 hPa
Megjegyzés: A névleges áram és hangnyomás vizsgálati körülményei az eredeti specifikációban 2730 Hz, míg a rezonanciafrekvencia 2700 Hz. Lépjen kapcsolatba a MEIDI-vel, hogy megerősítse az alkalmazásának pontos vizsgálati gyakoriságát.
x
A berendezés elülső paneljei átmenő hangjelzéssel rendelkeznek a kezelői riasztásokhoz
Épület- és létesítményfelügyeleti rendszerek hangjelzéssel
Tápegység és átalakító modulok a túlmelegedés riasztásokhoz
Automatizált pénzkiadó és kioszk eszközök a tranzakciók visszajelzéséhez
Szórakoztató elektronika 5 V-os logikai szintű meghajtó áramkörökkel
2700 Hz-es állapotjelzést igénylő folyamatvezérlők
| Tervezési követelmény | HN-9650E Előny |
| Akusztikus kimenet átmenő lyuk formátumban | Min. 85dB SPL 9,6 × 5 mm-es csomagolásban |
| 5V rendszer kompatibilitás | 5Vo-p besorolás 4-6Vo-p működési tartománnyal |
| Kézi és automatizált összeszerelés | Átmenő furatú vezetékek kézi és hullámforrasztáshoz |
| Szabályozott ellátási tolerancia | 6Vo-p maximális üzemi feszültség |
| Kiterjesztett hőtartomány | PPO ház -30 ℃ és +75 ℃ között |
A MEIDI ellenőrzött gyártási folyamatok mellett gyártja a HN-9650E-t, beleértve a bejövő anyagok ellenőrzését, a tekercsellenállás ellenőrzését és az akusztikai tesztelést minden egyes gyártási tételhez. Minden tétel megbízhatósági teszteken megy keresztül, amelyek kiterjednek az élettartamra, a magas/alacsony hőmérsékletre, a páratartalomra, a hősokkra, az esésre és a vibrációra. E tesztek bármelyike után a terméknek meg kell felelnie az elfogadási kritériumoknak, anélkül, hogy a meghatározott hangnyomás-tűrést meghaladó mértékben károsodott volna.
| Tesztelem | Tesztkörülmények |
| Élet teszt | 25±10 ℃, névleges feszültség, 1/2 rezonanciafrekvenciás négyszöghullám, 96 óra |
| Magas hőmérsékletű teszt | +80 ℃-os tárolás 96 órán át, szobahőmérsékleten 3 óráig visszanyerni a tesztelés előtt |
| Alacsony hőmérsékletű teszt | -40 ℃-os tárolás 96 órán át, majd szobahőmérsékleten 3 órán át a tesztelés előtt |
| Páratartalom teszt | +40±3℃, 90%–95% relatív páratartalom, 48 óra, szobahőmérsékleten 6 órán keresztül állni kell a tesztelés előtt |
| Hősokk teszt | 70 ℃ 2 óra → -20 ℃ 2 óra (1 ciklus), 1 óra intervallum a ciklusok között, összesen 10 ciklus |
| Csepp teszt | Szabványos csomagolás, mind a 6 oldala és 3 éle, 1,2 méteres magasságból vastag falapra süllyeszthető |
| Rezgésvizsgálat | 1000 ciklus/perc, amplitúdó 1,5 mm, tengelyenként 1 óra, összesen 3 tengely |
Vigyázat: Kerülje el, hogy idegen anyagok kerüljenek a termékbe, beleértve a mágneses anyagokat, vízben oldódó anyagokat és korrozív gázokat, mivel ezek befolyásolhatják az elektromos teljesítményt.
1. Milyen meghajtó jelre van szüksége a HN‑9650E-nek?

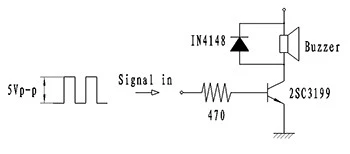

A HN-9650E egy passzív hangjelző, és külső négyszöghullámra vagy PWM jelre van szüksége. Egy 2700 Hz-es, 50%-os terhelési ciklusú négyszöghullám 5Vo-p mellett adja a névleges min. 85 dB kimenet 10 cm-en. Forduljon a MEIDI-hez a meghajtóáramkör alkalmazási megjegyzéseiért.
2. Meghajtható a HN‑9650E 3,3 V logikai szinten?
A névleges működési tartomány 4–6Vo-p, így a 3,3 V a megadott meghajtóablak alá eshet. Használjon pufferfokozatot a 4–6Vo-p tartomány eléréséhez, vagy lépjen kapcsolatba a MEIDI-vel az alacsony feszültségű meghajtó útmutatásáért.
3. Hogyan befolyásolja a 40Ω-os tekercsellenállás a meghajtó kialakítását?
A 40Ω-os tekercs maximum 80mA-t vesz fel 5Vo-p mellett. Győződjön meg arról, hogy a meghajtó fokozat elegendő telítési feszültséggel és hőtartalékkal tudja ellátni ezt az áramot.
4. Milyen forrasztási módszerek kompatibilisek a PPO házzal?
Az átmenő furatú vezetékek szabványos kézi és hullámforrasztást tesznek lehetővé. Korlátozza a hőterhelést a ház hőmérsékleti besorolásán belül. Az ajánlott forrasztási profilokért forduljon a MEIDI-hez.
5. A HN‑9650E tű kompatibilis más 9 mm-es átmenőlyukú hangjelzőkkel?

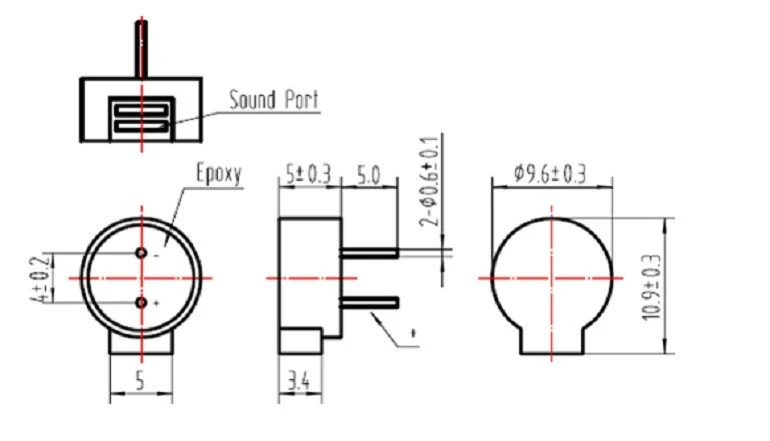

Lépjen kapcsolatba a MEIDI-vel a mechanikai rajzért és az ajánlott furatmintázatért, és ellenőrizze, hogy kompatibilis-e a nyomtatott áramköri lappal.
A HN‑9650E műszaki adatlapjairól, meghajtóáramköri megjegyzéseiről, megbízhatósági tesztjelentéseiről vagy az OEM testreszabásáról érdeklődjön a MEIDI-nél. Csapatunk támogatja a kiértékelő egységeket és az alkalmazástervezést az átmenő hangjelzők integrációjához.
