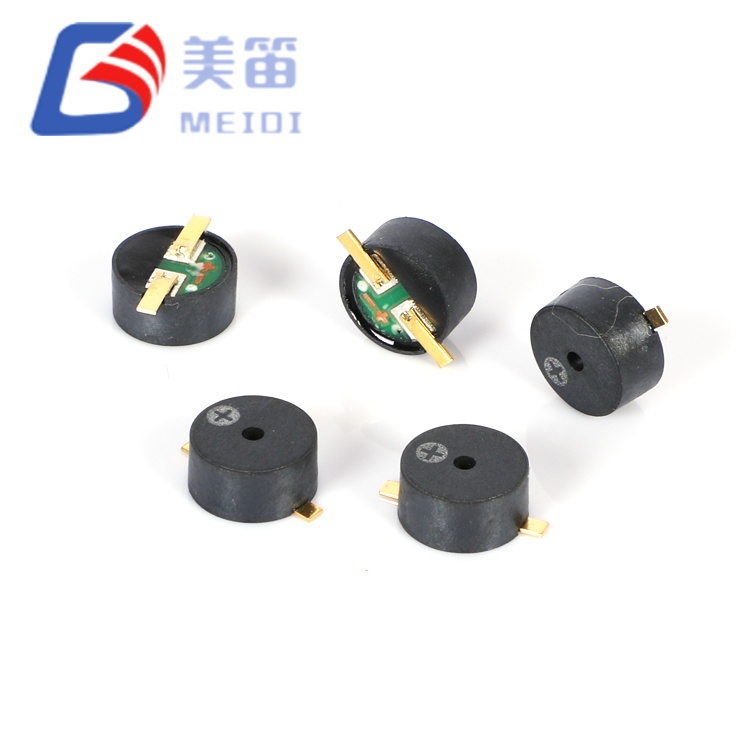

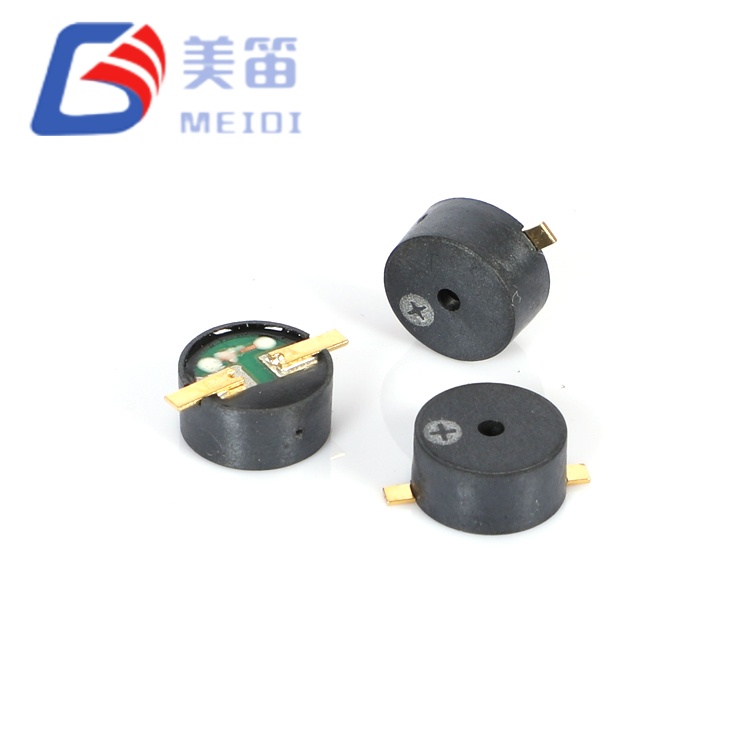

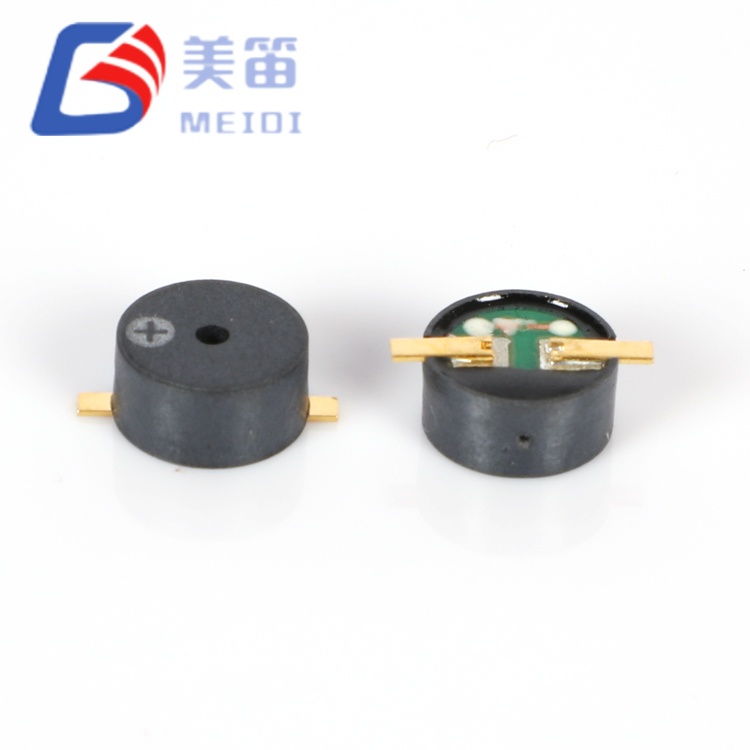

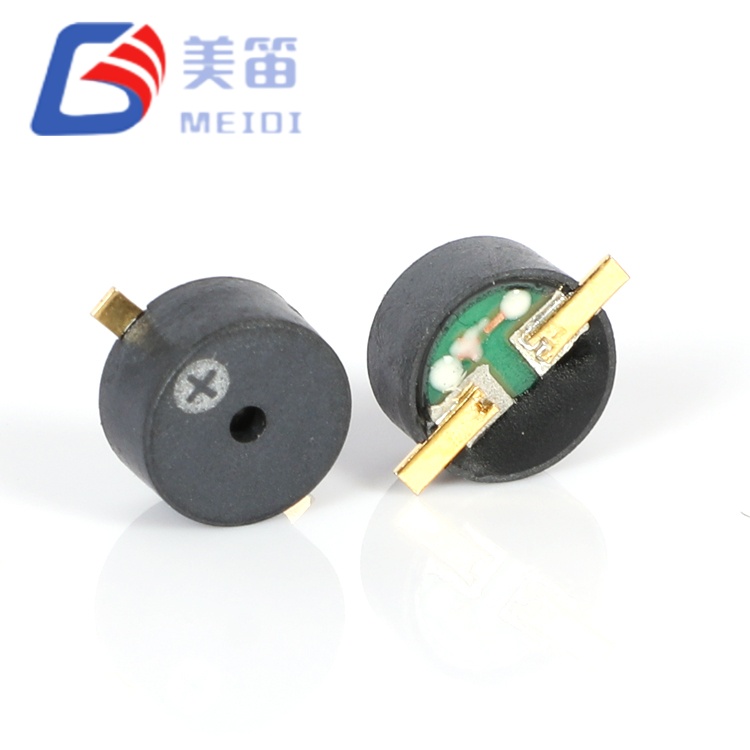

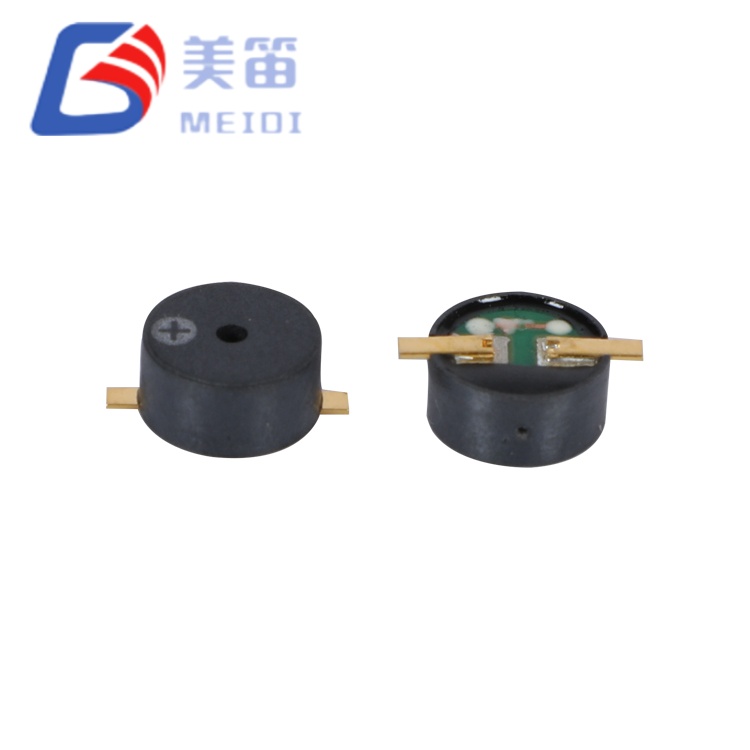

A 9 × 4,5 mm-es SMD mágneses passzív zümmögő család három elektromágneses passzív berregőt egyesít egy 9,0 mm-es kör alakú SMD-csomagban, 4,5 mm-es üregmagassággal, amely a legmélyebb a MEIDI 9 mm-es tartományában. Két szabványos tekercsellenállás fedi le a 3,6 V-os és 5 V-os síneket, míg az F-16R változat rézgyűrűvel egészíti ki a mágneses áramkört a nagyobb akusztikai hatékonyság érdekében ugyanazon a hajtásszinten. A közös 2700 Hz-es rezonancia csökkenti az alacsony frekvenciájú gépzajt, a fekete LCP ház pedig kompatibilis az ólommentes visszafolyó forrasztással.
Kör alakú 9,0 mm átmérőjű 4,5 mm-es profillal – a 9,0 mm-es sorozat legmagasabb ürege a maximális alacsony frekvenciájú rezonancia hatékonyság érdekében
Háromszoros konfiguráció: kettős impedanciás standard modellek (16Ω / 32Ω) plusz rézgyűrűvel bővített változat (F-16R) a megnövelt mágneses fluxussűrűség érdekében
Alacsony frekvenciájú, 2700 ± 300 Hz-es rezonancia – kiváló környezeti zajpenetráció a 4 kHz-es alternatívákkal szemben
16R: 3,6 V névleges, 2,5–4,5 V tartomány, ≤ 80 mA; 32R: 5 V névleges, 4,5–6,5 V tartomány, ≤ 80 mA; F-16R: rézgyűrűvel megerősített mágneses áramkör
Meghosszabbított termikus burok: -30 °C és +70 °C közötti üzemi, -40 °C és +85 °C közötti tárolás
Reflow-kompatibilis fekete LCP ház: 255 ± 5 °C csúcshőmérsékletre, akár 3 menetig
Maximális üregmagasság a 9,0 mm-es sorozatban: a 4,5 mm-es profil nagyobb belső rezonanciatérfogatot biztosít, mint az alacsonyabb magasságú alternatívák, és támogatja a hatékony 2,7 kHz-es akusztikus kimenetet.
Háromszoros konfigurációs rugalmasság: 16Ω és 32Ω szabványos változatok a feszültségarchitektúra kiválasztásához, valamint az F-16R rézgyűrűvel továbbfejlesztett modell olyan alkalmazásokhoz, amelyek azonos alapterület mellett maximális akusztikus kimenetet igényelnek.
Rézgyűrűs mágneses erősítés (F-16R): a mágneses áramkörben lévő réz rövidrezáró gyűrű javítja az akusztikus kimenetet azonos hajtási feltételek mellett az örvényáram-veszteség csökkentésével.
Alacsony frekvenciájú zajpenetráció: A 2700 Hz-es rezonanciaközpont a 2–3 kHz-es sávot célozza meg, ahol az ipari környezeti zaj spektrális sűrűsége csökken, javítva a riasztások észlelését nehézgépek és járművek környezetében.
Feszültségre optimalizált impedanciapárosítás: 16R 3,6 V-os Li-ion/logikai rendszerekhez, ≤80 mA fogyasztás mellett; 32R 5 V-os autóipari/ipari buszokhoz, ≤80 mA fogyasztású; Az F-16R 16Ω-os impedanciát tart fenn továbbfejlesztett mágneses áramkörrel a kiváló kimenet érdekében, azonos teljesítmény mellett.
Meghosszabbított hideg időjárási tárolás: -40 °C-os tárolási besorolás támogatja a sarkvidéki logisztikát, a nagy magasságú berendezéseket és a télen tárolt gépeket paraméteres leromlás nélkül.
| Paraméter | MLT-9045-16R | MLT-9045-32R | MLT-9045F-16R |
| Termék típusa | Elektromágneses SMD passzív hangjelző | Elektromágneses SMD passzív hangjelző | Elektromágneses SMD passzív hangjelző |
| Névleges feszültség | 3,6 V (o-p) | 5,0 V (o-p) | 3,6 V (o-p) |
| Üzemi feszültség | 2,5–4,5 V (o-p) | 4,5–6,5 V (o-p) | 2,5–4,5 V (o-p) |

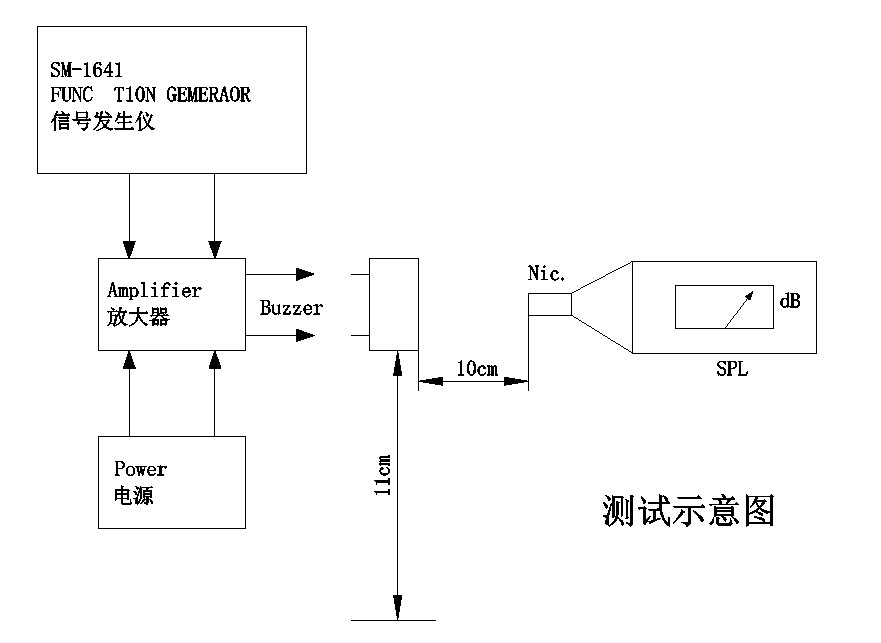

| Hangkimenet 10 cm-en | ≥ 85 dB | ≥ 85 dB | ≥ 85 dB (továbbfejlesztett) |
| Üzemi áram | ≤ 80 mA | ≤ 80 mA | ≤ 100 mA |
| Rezonancia frekvencia | 2700 ± 300 Hz | 2700 ± 300 Hz | 2700 ± 300 Hz |
| Tekercs ellenállás | 16 ± 3 Ω | 32 ± 3 Ω | 16 ± 3 Ω |
| Üzemi hőmérséklet | -30 °C ~ +70 °C | -30 °C ~ +70 °C | -30 °C ~ +70 °C |
| Tárolási hőmérséklet | -40 °C ~ +85 °C | -40 °C ~ +85 °C | -40 °C ~ +85 °C |

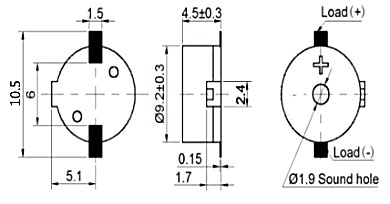

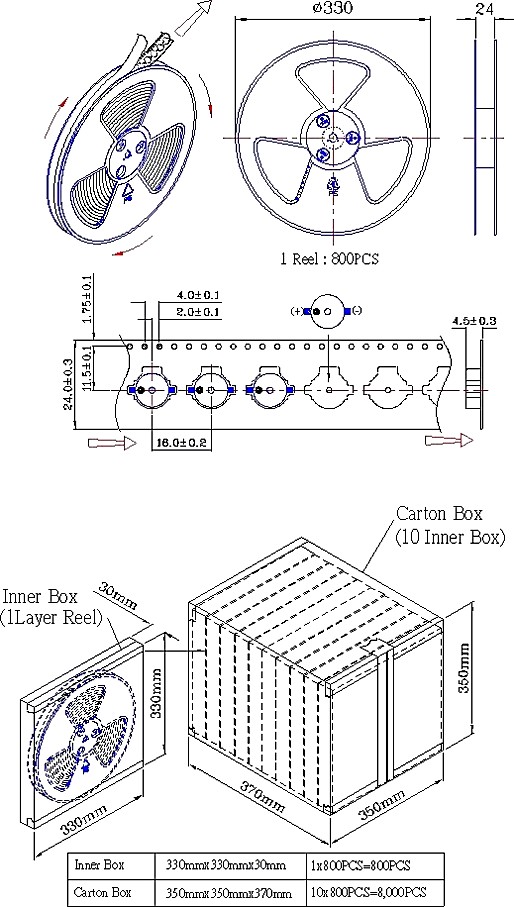

| Méretek (átmérő × magasság) | 9,0 × 4,5 mm | 9,0 × 4,5 mm | 9,0 × 4,5 mm |
| Súly | 0,8 g | 0,8 g | 0,8 g |
| Ház anyaga | Fekete LCP | Fekete LCP | Fekete LCP |
| Mágneses Enhancement | Standard | Standard | Réz gyűrű |
| Forrasztási módszer (ajánlott) | Visszafolyás: 255 ± 5 °C, 3 s; Melegítse elő 180 °C-ra, 40-70 s | Visszafolyás: 255 ± 5 °C, 3 s; Melegítse elő 180 °C-ra, 40-70 s | Visszafolyás: 255 ± 5 °C, 3 s; Melegítse elő 180 °C-ra, 40-70 s |
A 9 × 4,5 mm-es SMD mágneses passzív hangjelző a MEIDI 9,0 mm-es körkörös SMD berregő portfóliójának akusztikai csúcsát képviseli. A 4,5 mm-es profil – a sorozat legmagasabbja – 80%-kal nagyobb belső rezonanciatérfogatot biztosít, mint a 2,5 mm-es MLT-9025, és 12,5%-kal többet, mint a 4,0 mm-es MLT-8540, ami kiváló alacsony frekvenciájú hatékonyságot és hangnyomás-generálást jelent 2700 Hz-en.
A hármas konfigurációs architektúra három különböző beszerzési forgatókönyvet kezel. Az MLT-9045-16R (16 ± 3 Ω, 2,5–4,5 V) akkumulátoros és 3,3 V-os logikai alapú kialakításokat kínál, ahol a közvetlen GPIO-meghajtó megvalósíthatósága prioritást élvez. Az MLT-9045-32R (32 ± 3 Ω, 4,5–6,5 V) 5 V-os autóipari kiegészítő buszokat és ipari PLC-kimeneteket céloz meg, ahol a magasabb sínfeszültség csökkenti az áram által kiváltott elektromágneses zavarokat és a vezetőveszteségeket. Az MLT-9045F-16R rézgyűrűs mágneses továbbfejlesztést vezet be – a mágneses áramkörbe integrált vezetőképes rövidrezáró gyűrűt, amely elnyomja az örvényáram-veszteséget a pólusrészben, növelve a tényleges mágneses fluxussűrűséget a légrésben anélkül, hogy növelné a tekercsfordulatokat vagy az ellenállást.
Az F-16R változat jobb akusztikus kimenetet biztosít a szabványos 16R-hez képest egyenértékű névleges feszültség- és áramerősség mellett, a jobb mágneses áramkör hatékonyságának köszönhetően. Azokban az alkalmazásokban, ahol minden decibel számít – mint például a vészkiürítési rendszerek, a nehézgépek ütközésének elkerülése vagy a tengeri biztonsági riasztások – az F-16R a feszültségarchitektúra vagy a PCB-elrendezés módosítása nélkül kínál frissítési útvonalat.
A 0,8 g tömeg mechanikai stabilitást biztosít vibráció és ütési körülmények között. Ez a stabilitás kritikus fontosságú a bányászati berendezésekben, mezőgazdasági betakarítógépekben és haszongépjárművek alvázaiban, ahol a tartós vibráció rontja a könnyebb jelátalakítók kimeneti konzisztenciáját. A körkörös lábnyom leegyszerűsíti a ház akusztikai modellezését a négyzet alakú alternatívákhoz képest, kiszámítható radiális hangsugárzási mintákkal, amelyek megkönnyítik a rács és a port kialakítását. Kérjen mintát mindhárom változatból, hogy értékelje a feszültségkompatibilitást és a mágneses javítás előnyeit a megcélzott akusztikus környezetben.
A MEIDI egységes megbízhatósági protokollokat alkalmaz az összes MLT sorozatban. Minden MLT-9045 változat azonos feszültségellenőrzésen esik át:
Éghajlatállósági szűrés – 48 órás magas hőmérsékletű tárolás +80 ± 2 °C-on, 48 órás alacsony hőmérsékletű tárolás -30 ± 2 °C-on és 5 ciklusú hősokk (-30 °C ↔ +80 °C, 30 perces tartózkodás szélsőségenként)
Mechanikai feszültségellenőrzés – szinuszos rezgés (10–55 Hz, 1,0 mm-es amplitúdó, XYZ tengelyek, 0,5 óra kumulatív) és 75 cm-es szabadesés 10 mm-es keményfára (3 ütés)
Nedvességállóság ellenőrzése – 48 órás expozíció 50 ± 5 °C / 90–95% relatív páratartalom mellett, majd 2 órás környezeti helyreállítás és teljes elektromos jellemzés
A forrasztás integritásának megerősítése – forrasztási hőállóság 250 ± 5 °C-on 10 ± 0,5 másodpercig (2,0 mm-es hézag a test és a forrasztás között), valamint a teljes visszafolyási profilnak való megfelelés

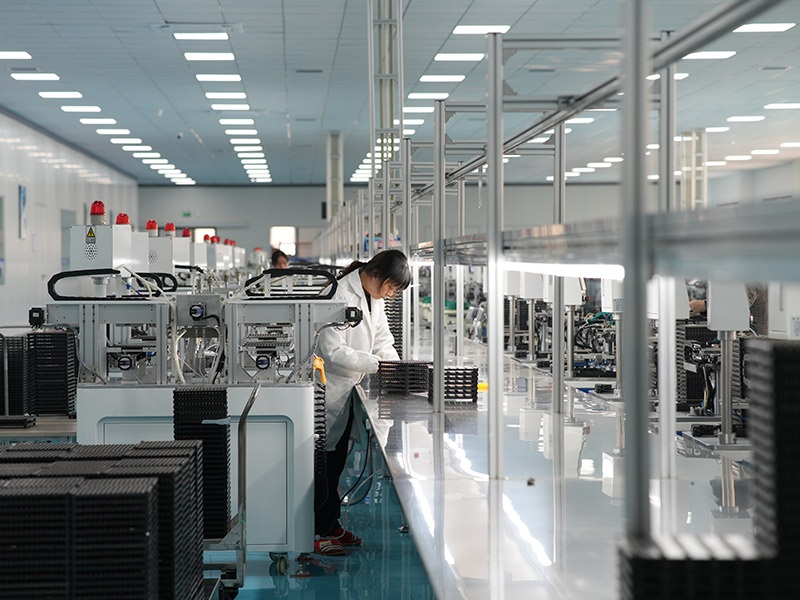

Ezeket a teszteket a MEIDI saját megbízhatósági laboratóriumában végzik, amely támogatja a 2011 óta gyártott összes akusztikai alkatrész fejlesztését és validálását. A kínai Jiangsuban található gyár ISO 9001 tanúsítvánnyal rendelkező minőségbiztosítási rendszer szerint működik, és integrálja a házon belüli LCP fröccsöntést, az automatizált tekercselést és az SMD összeszerelő sorokat. Ez a vertikális integráció lehetővé teszi a teljes gyártási lánc szoros ellenőrzését, a nyersanyag ellenőrzésétől a végső akusztikai tesztelésig.
A minta tételes vizsgálati eredményei kivételes konzisztenciát mutatnak az összes konfigurációban:
| Változat | SPL tartomány (dB) | Áram tartomány (mA) | Frekvencia (Hz) | Impedancia (Ω) |
| MLT-9045-16R | 97,5–99,4 | 68,3–71,2 | 2700 (minden minta) | 15,2–16,9 |
| MLT-9045-32R | 97,5–99,7 | 61,7–64,8 | 2700 (minden minta) | 30,4–32,1 |
| MLT-9045F-16R | 97,5–99,4 | 68,3–71,2 | 2700 (minden minta) | 15,2–16,9 |
Minden paraméter szorosan össze van csoportosítva a specifikációs ablakokban. Egyedi tételes vizsgálati jelentések kérésre elérhetők.
Nehézipari riasztórendszerek – vészleállítás, daru mozgása és túlterhelési riasztások acélgyárakban, öntödékben és kovácsüzemekben, ahol a környezeti zaj meghaladja a 90 dB-t és az alacsony frekvenciájú áthatolás kritikus fontosságú
Haszonjárművek utastere és alváza – biztonsági öv-figyelmeztetések, résnyire ajtóra figyelmeztető jelzések és hátrameneti közelség hangjelzései nehéz teherautókban, buszokban és építőipari berendezésekben 24V-tól 5V-ig szabályozott alrendszerekkel
Bányászati és alagútépítési műveletek – gázérzékelés, szellőztetési hiba és evakuálási riasztások zárt földalatti terekben, erős visszhanggal és gépi interferenciával
Tengeri fedélzet és géptér felszerelése – csörlő működése, fenékvízszivattyú és tűzoltási riasztások magas páratartalmú, erős vibrációjú tengeri környezetben
Mezőgazdasági feldolgozó gépek – gabonaszárító, silószint és betakarítógép eltömődés riasztások poros kültéri körülmények között jelentős háttérzaj mellett
Hangosbeszélő és vészhelyzeti sugárzás – biztonsági hangjelzés a PA-rendszerekben, az iskolai kaputelefonokban és az épületek evakuációs hálózataiban, amelyek megbízható hangkonzisztenciát igényelnek
1. Mi a különbség az MLT-9045-16R és az MLT-9045F-16R között?
Mindkettő azonos elektromos paraméterekkel (16 ± 3 Ω, 2,5–4,5 V, ≤100 mA) és mechanikai méretekkel (9,0 × 4,5 mm) rendelkezik. Az F-16R réz rövidrezáró gyűrűt tartalmaz a mágneses áramkörben a jobb akusztikus kimenet érdekében, azonos hajtási teljesítmény mellett. Az F-16R olyan alkalmazásokhoz ajánlott, ahol a maximális akusztikus teljesítmény kritikus, és a szerény költségprémiumot a teljesítménykövetelmények indokolják.
2. Miben hasonlít a 4,5 mm-es MLT-9045 a 4,0 mm-es MLT-8540-hez és a 2,5 mm-es MLT-9025-höz?
Az MLT-9045 4,5 mm-es magassága nagyobb belső rezonancia hangerőt biztosít az azonos átmérőjű sorozat alacsonyabb profilú alternatíváihoz képest, támogatja az alacsony frekvenciájú hatékonyságot és az akusztikus kimenetet 2700 Hz-en. A kompromisszum a z-tengely hézaga: a 4,5 mm-es profil több függőleges helyet igényel, mint a karcsúbb alternatívák. Válassza az MLT-9025-öt az ultravékony házakhoz, az MLT-8540-et a kiegyensúlyozott hézaghoz, az MLT-9045-öt pedig a maximális akusztikus teljesítményhez ott, ahol nincs korlátozva a magasság.
3. Milyen meghajtó áramkört ajánlunk az egyes változatokhoz?

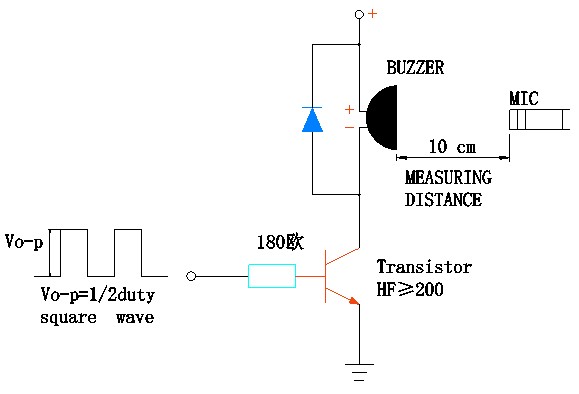

A 16R és az F-16R 3,6 V-on ≤100 mA-t vesz fel, és közvetlenül meghajtható a megfelelő MCU GPIO érintkezőkről (ellenőrizze, hogy a tűk névleges értéke ≥100 mA), vagy egy egyszerű NPN tranzisztoros kapcsolón keresztül 180 Ω-os alapellenállással. Az 5 V-os 32R ≤80 mA-t vesz fel, de 3,3 V-os meghajtó fokozatot igényel; 5V-os logikából egy 330 Ω-os alapellenállás általános célú tranzisztorral (HF ≥ 200) biztosít megfelelő meghajtást. Az induktív visszarúgás elleni védelem érdekében minden változatnál kötelező egy flyback dióda a tekercsen keresztül.
4. Az MLT-9045 helyettesítheti-e az átmenő lyukú mágneses hangjelzéseket a meglévő kivitelekben?
Igen, a NYÁK-elrendezés átdolgozásával az átmenő lyuktól az SMD-padokig. A 9,0 mm-es körkörös alapterület kevesebb táblaterületet foglal el, mint a tipikus 12 mm-es átmenőfuratú hangjelzők, miközben kiküszöböli a lyukak fúrását és a kézi behelyezést. Az akusztikus kimenet (≥85 dB, tapasztalati adatok szerint 97–99 dB) lényegesen meghaladja a sok 12 mm-es átmenő furat egyenértékét. Az elsődleges tervezési szempont a meghajtóáramkör migrációja: az átmenő lyukon áthaladó hangjelzők gyakran 12 V-on működnek belső oszcillátorokkal, míg az MLT-9045 külső 2,7 kHz-es gerjesztést igényel 3,6 V-on vagy 5 V-on. A mikrokontroller PWM kimenete vagy egyszerű oszcillátor helyettesíti az önoszcilláló meghajtót.
5. Rendelkezésre állnak-e egyedi mágneses fejlesztések vagy impedanciaértékek az OEM-programokhoz?
Igen. A MEIDI támogatja az OEM/ODM testreszabását, beleértve az alternatív rézgyűrűs geometriákat az adott frekvencia hangolásához, a közbenső impedancia értékeket (20–24 Ω osztott feszültségű architektúrákhoz), a módosított rezonanciafrekvenciákat (2,0–3,5 kHz tartomány), az alternatív házszíneket a vizuális azonosításhoz, valamint az egyedi szalagos és tekercses csomagolást. Minimális rendelési mennyiség és átfutási idő érvényes. Lépjen kapcsolatba értékesítési csapatunkkal, hogy megbeszéljük a konkrét követelményeket, és kérjen árajánlatot az egyedi konfigurációkra.
Forduljon a MEIDI-hez versenyképes árajánlatokért, mindhárom MLT-9045 változat ingyenes mérnöki mintáiért és dedikált OEM/ODM-támogatásért. Alkalmazási csapatunk segíthet a rézgyűrűs mágneses áramkör kiértékelésében, a 3,3 V/5 V-os meghajtó áramkör optimalizálásában, valamint a nehézipari és járműburkolati profilok akusztikus integrációjában.
