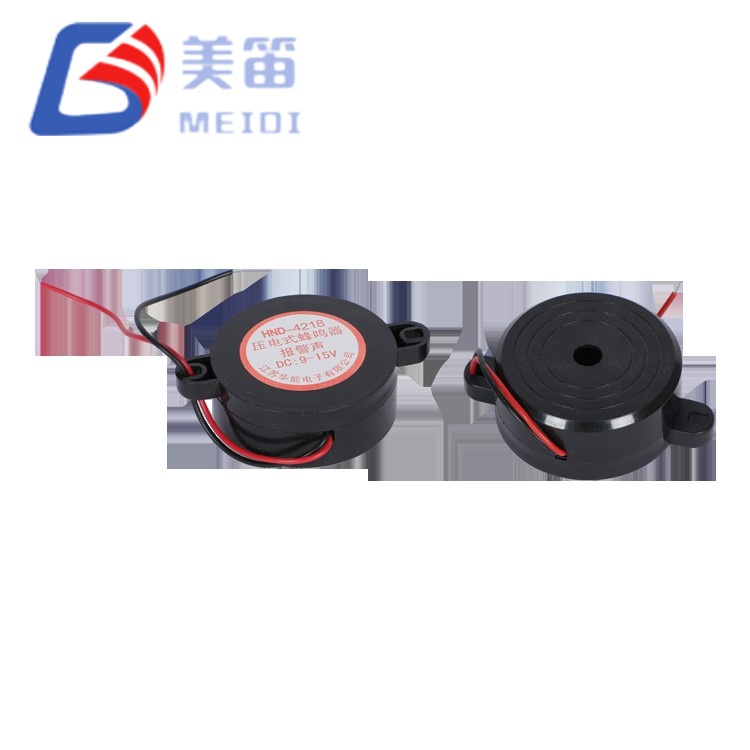

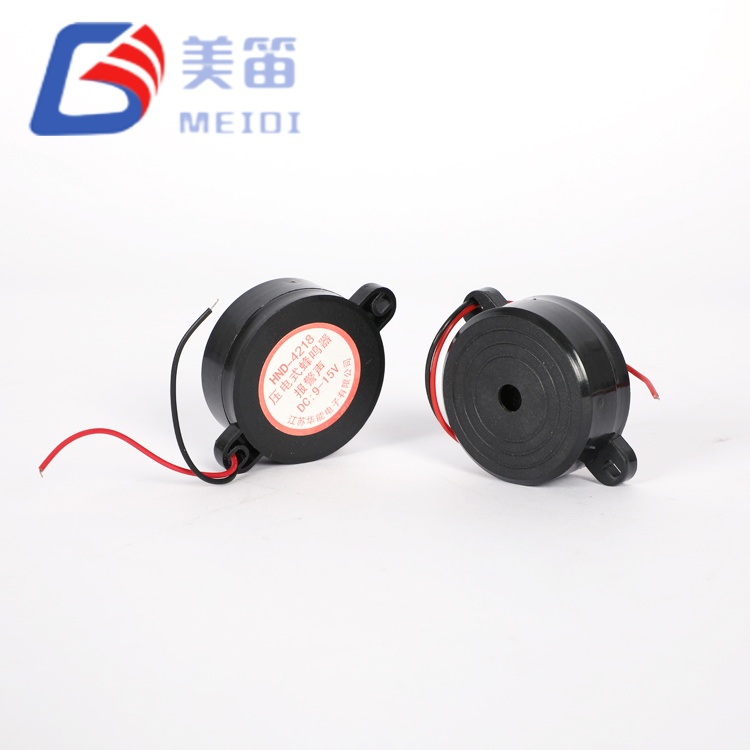

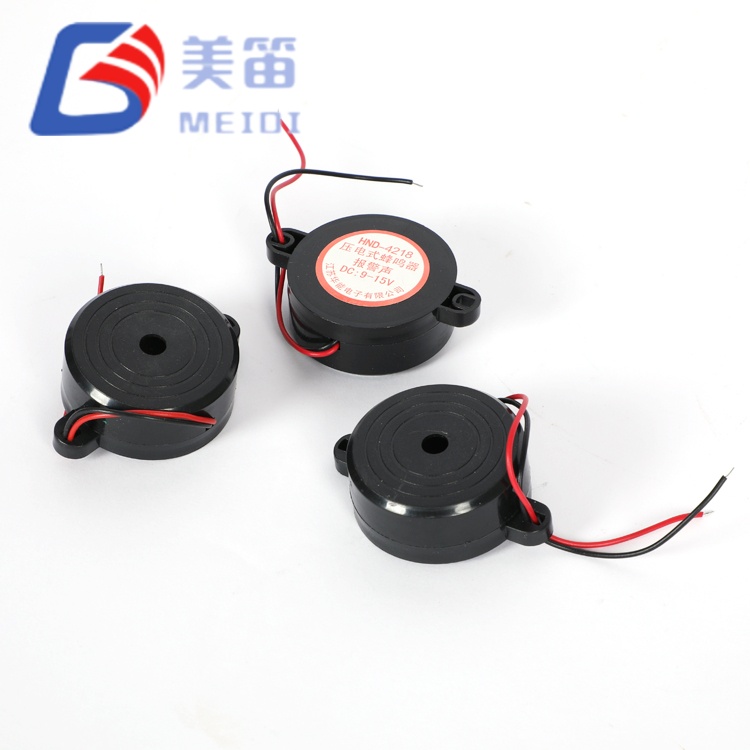

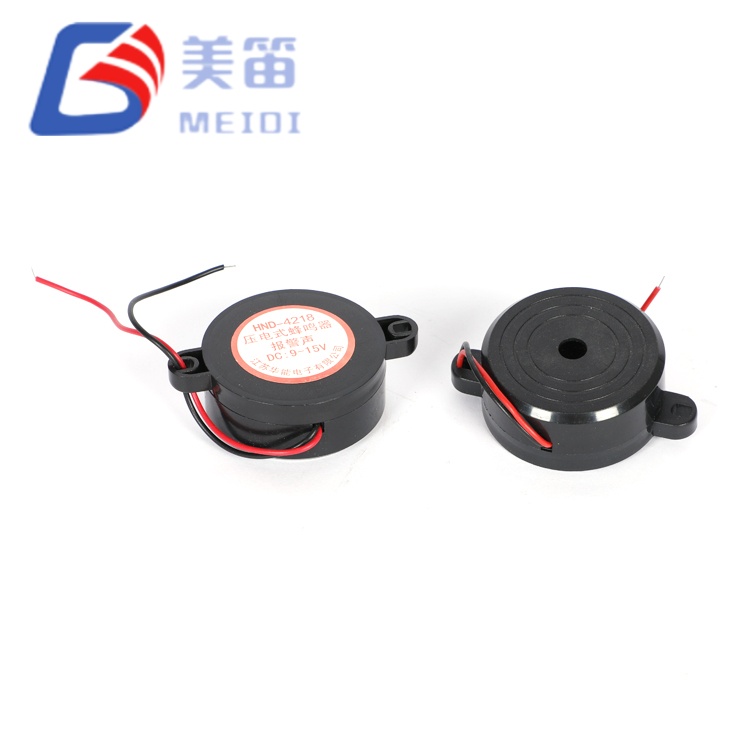

A 4218 Piezo Alarm Buzzer egy folyamatos működésű elektronikus riasztó, amely 2800 Hz-es áthatoló hangot ad a biztonság szempontjából kritikus és ipari figyelmeztető alkalmazásokhoz. A 42 mm-es átmérőjű ABS házba beépítve széles 3–24 V-os egyenáramú tápegységet fogad, így kompatibilis a 12 V-os akkumulátorral, 24 V-os tűzjelző központokkal és egyenirányított hálózati forrásokkal, külső szabályozás nélkül. A riasztó meghosszabbított működésre van besorolva, olyan termikus jellemzőkkel, amelyek lehetővé teszik, hogy a teljesítmény eltolódása nélkül aktív maradjon egy hosszabb vészhelyzet esetén is.
A 2800 Hz-es alaphang levágja a 85–90 dB-es ipari háttérzajt, így még távolról is egyértelmű veszélyjelzést ad.
A folyamatos üzemi besorolás biztosítja, hogy a tekercs és a meghajtó áramkör a biztonságos termikus határokon belül maradjon hosszabb riasztási események alatt, beleértve a 24 órás beégési forgatókönyveket is.
A 3–24 V-os működési ablak támogatja a közvetlen csatlakozást 12 V-os és 24 V-os központokhoz, valamint akkumulátoros rendszerekhez, így nincs szükség külön feszültségadapterekre.
Az átmenő lyukú forrasztócsapok és az opcionális menetes alap lehetővé teszi a gyors panel- vagy felületi szerelést, a masszív ABS ház beltéri és védett kültéri használatra egyaránt alkalmas.
A frekvencia a szokásos 2 kHz-es állapotjelzők és a 4 kHz-es piezoelektromos hangjelzések között helyezkedik el, így jellegzetes riasztási karaktert ad, amely könnyen megkülönböztethető más géphangoktól.
| Paraméter | Érték | Megjegyzések |
| Termék típusa | Elektronikus riasztó / sziréna | — |
| Hangnyomásszint | Min. 90 dB | 10 cm-nél, vizsgálati protokollonként |
| Rezonancia frekvencia | 2800 ± 500 Hz | Alapvető hangnem |
| Üzemi feszültség | 3–24 VDC | Folyamatos hatótávolság |
| Névleges feszültség | 12 VDC | Névleges |
| Jelenlegi fogyasztás | ≤ 8 mA | Névleges feszültségen |
| Üzemi ciklus | Folyamatos | Kiterjesztett riasztási események |
| Üzemi hőmérséklet | -20 ℃ ~ +80 ℃ | Folyamatos |
| Tárolási hőmérséklet | -30 ℃ ~ +85 ℃ | Nem működő |
| Ház anyaga | Fekete ABS | — |
| Szerelés típusa | Átmenő lyuk | Hullám / kézi forrasztás; opcionális menetes alap |

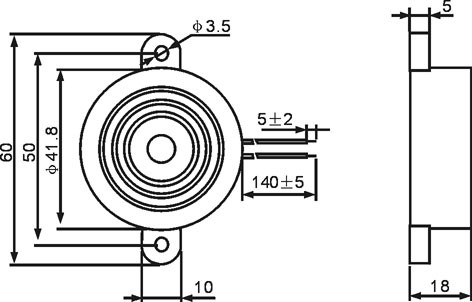

| Méretek (átmérő × magasság) | 42 × 18 mm | Csak test |
| Súly | 12 g | — |
| Kábel / terminál | Pin vezetékek | Átmenő lyukú forrasztási csatlakozás |
Folyamatos, figyelemfelkeltő hangjelzést igénylő tűzjelző és evakuációs rendszerek kereskedelmi épületekben, raktárakban és ipari létesítményekben.
Az ipari folyamatok veszélyeire figyelmeztető figyelmeztetések, például vegyianyagszivárgás-riasztások, nyomáscsökkentő riasztások és gép túlfutási jelzései, ahol a 2800 Hz-es hang különbözik az alacsonyabb frekvenciájú gépzajtól.
Biztonsági és kerületvédelmi berendezések, amelyek nagy intenzitású szirénával rendelkeznek a behatolás észleléséhez és az illetéktelen hozzáférésről szóló értesítéshez.
Kültéri építési és bányászati területek, ahol a riasztót nehéz berendezések közelségére és robbanásveszélyes riasztásokra használják, amelyeket egy opcionális időjárásálló burkolat véd.
Segédjármű-figyelmeztetés haszongépjárműveken és mobil irányítóközpontokon, közvetlenül a 12 V-os vagy 24 V-os járműellátásról táplálva.
| Biztonsági rendszerkövetelmény | HND-4218 Előny |
| Nagy hatótávolságú hallhatóság | A 2800 Hz-es kimenet áthatol a 85 dB+ környezeti zajon a hatékony riasztás érdekében nagy padlófelületeken |
| Meghosszabbított rendezvény időtartama | A folyamatos üzemi besorolás több órás megszakítás nélküli működést tesz lehetővé termikus leállás nélkül |
| Tápellátás rugalmassága | A 3–24 V DC bemenet lefedi az akkumulátort, a panelt és az egyenirányított hálózati tápegységet külső adapterek nélkül |
| Gyors telepítés | Az átmenő furatú csapok és az opcionális menetes talp csökkenti a vezérlőpaneleken és a gépeken történő felszerelési időt |
| Figyelmeztetések megkülönböztetése | A 2800 Hz-es hang egyértelműen megkülönböztethető a 2kHz-es és 4kHz-es állapotjelzőktől |
A MEIDI külön szerelősort szán a 4218 Piezo Alarm Buzzer-nek, ahol szállítás előtt minden egység akusztikus kimenetét, hangfrekvenciáját és áramfelvételét ellenőrzi. Az ABS házat házon belül öntötték, a belső oszcillátor áramkör pedig úgy van kalibrálva, hogy a teljes feszültségtartományban fenntartsa a 2800 Hz-es alapfrekvenciát. A tétel nyomon követhetőségét a házon található tételkód biztosítja, amely visszavezeti a gyártási dátumot és a vizsgálati feljegyzéseket.
A megbízhatósági vizsgálat egy szabványos protokollt követ, amely magában foglalja a hőállóságot mind a magas, mind az alacsony hőmérsékleti szélsőségeken, a szállítási és telepítési feszültséget szimuláló vibrációs expozíciót, valamint a 24 órás folyamatos működést névleges feszültséggel a termikus stabilitás megerősítésére. A részletes vizsgálati jegyzőkönyv kérésre elérhető, és dokumentálja az ellenőrzött laboratóriumi körülmények között végzett SPL-t, gyakoriságot és áramerősséget.

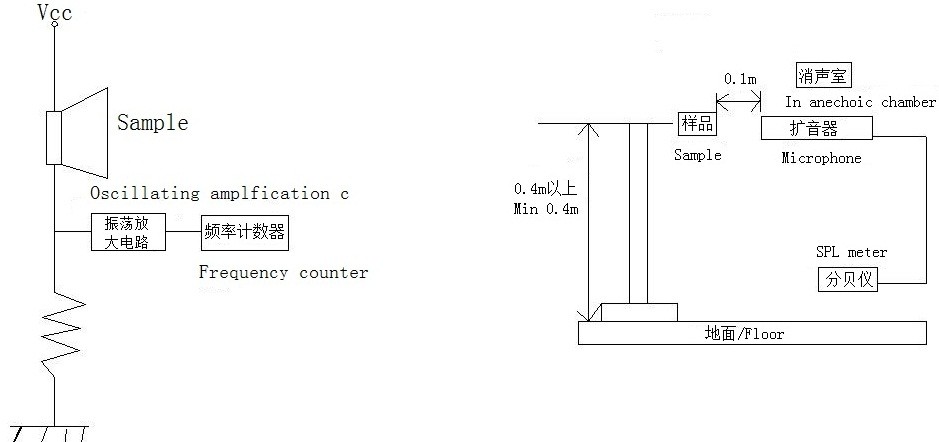

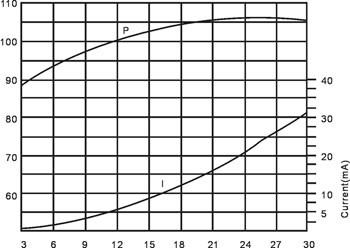

A 4218-as piezo riasztócsengőt 12 Vp-p négyszöghullám jellemzi 2800 Hz-en, 10 cm-en, visszhangmentes kamrában mérve. A tipikus gyártási minták hangnyomásszintje jóval meghaladja a 90 dB minimumot, miközben az áramfelvétel folyamatosan 8 mA vagy az alatt van. Az alábbi táblázat összefoglalja a garantált teljesítményt.
| Tétel | Garantált érték |
| Hangnyomásszint | ≥ 90 dB |
| Frekvencia | 2800 ± 500 Hz |
| Jelenlegi | ≤ 8 mA |
| Méretek | 42 × 18 mm |
A teljes gyártási tesztprotokollért és a statisztikai folyamatadatokért forduljon a MEIDI alkalmazásmérnökeihez.
1. Használható a 4218 Piezo Alarm Buzzer kültéren, nedves körülmények között?
A szabványos ABS ház beltéri és védett kültéri környezethez készült. Ha a riasztó közvetlen esőnek, pornak vagy mosásnak van kitéve, a MEIDI IP-besorolású házzal és tömítéssel ellátott változatot is szállíthat. Beszélje meg környezeti követelményeit a mérnöki csapattal a megfelelő konfiguráció kiválasztásához.
2. Mekkora az effektív hatótávolság egy zajos gyárban 85dB háttérszint mellett?
A 10 cm-es 90 dB-es minimális kimenettel a HND-4218 észrevehető jel-zaj arányt biztosít a legtöbb ipari környezetben. A tényleges lefedettségi távolság a tér akusztikai tulajdonságaitól függ; nagy területeken rendszeres időközönként több riasztó is felszerelhető, hogy az egész létesítményben hallható legyen. Akusztikus modellezési támogatás elérhető a MEIDI-től.
3. Biztonságos-e, ha a riasztót egy teljes napig vagy hosszabb ideig folyamatosan működteti?
Igen. A riasztó folyamatos üzemre van besorolva, és termikus kialakítása biztonságos határokon belül tartja a tekercset és az elektronikát hosszan tartó aktiválás esetén is. Ez alkalmassá teszi vészjelző alkalmazásokhoz, ahol a riasztásnak meg kell szólnia a kézi alaphelyzetbe állításig.
4. Változtatható a hangfrekvencia 2800Hz-ről?
A standard modell 2800 Hz-en működik. Specifikus frekvenciakövetelményekkel rendelkező OEM-projektek esetén a MEIDI felülvizsgálhatja egy testreszabott oszcillátoráramkör megvalósíthatóságát. Minimális rendelési mennyiség érvényes.
5. Hogyan építhetem be a riasztót 48 V-os vagy 110 V-os rendszerbe?
A szabványos bemeneti tartomány 3–24 V DC. Magasabb feszültségeknél egyszerű lecsökkentő átalakító vagy ellenállásosztó használható. Alternatív megoldásként a MEIDI egyedi tekercseléses változatot is kínálhat a 48 V DC működéshez. Lépjen kapcsolatba az alkalmazáscsapattal a rendszer feszültségével és aktuális elérhetőségével kapcsolatban.
6. Létezik olyan 12V-os DC hajtás, amelyhez nem kell külső négyszöghullám?
A HND‑4218 tartalmaz egy belső oszcillátort, így a riasztás aktiválásához elegendő a meghatározott tartományon belüli állandó egyenfeszültség. A vizsgálati jelentésben szereplő 12 Vp-p négyszöghullám-referencia a laboratóriumi akusztikai teljesítmény jellemzésére használt mérési elrendezésre vonatkozik, nem pedig a végfelhasználók számára szükséges meghajtójelre.
Az akusztikai lefedettség kiszámításához, környezetvédelmi lehetőségekhez, mintakéréshez vagy mennyiségi árképzéshez küldje el igényeit a kapcsolatfelvételi űrlapon keresztül. A MEIDI riasztótermék-csapata műszaki ajánlásokat, CAD-fájlokat és telepítési útmutatást nyújt, jellemzően egy munkanapon belül.
