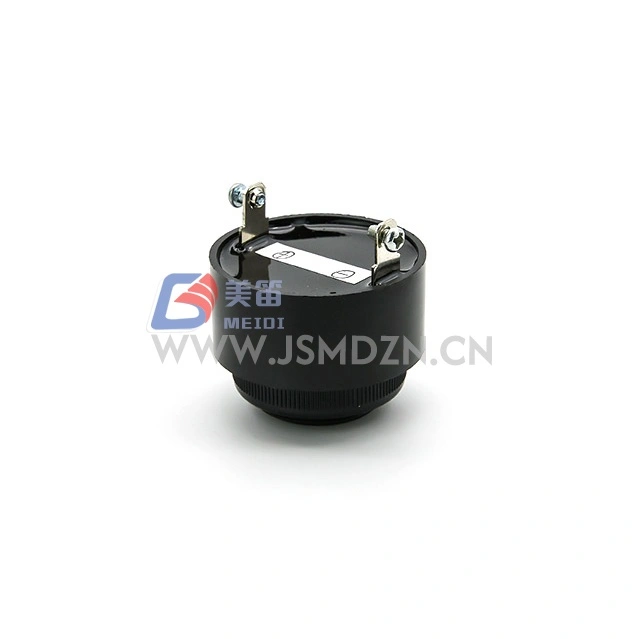

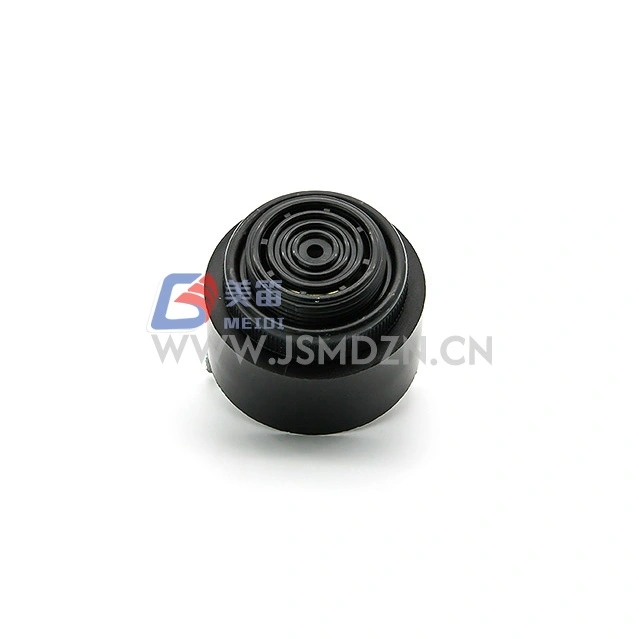

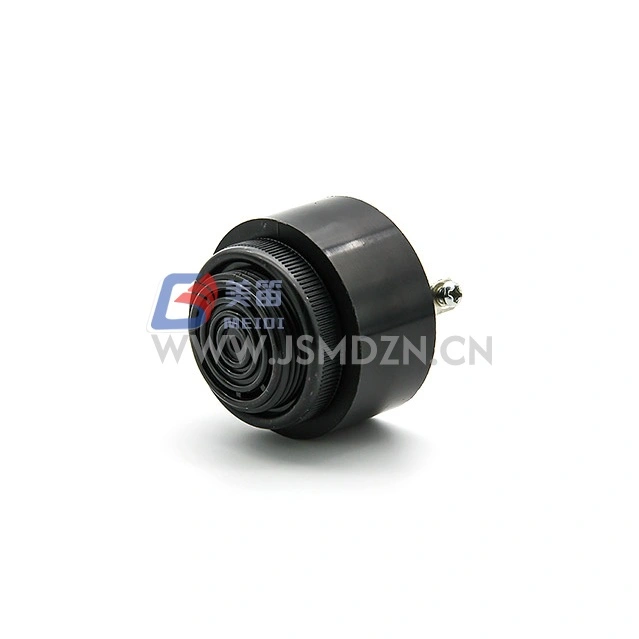

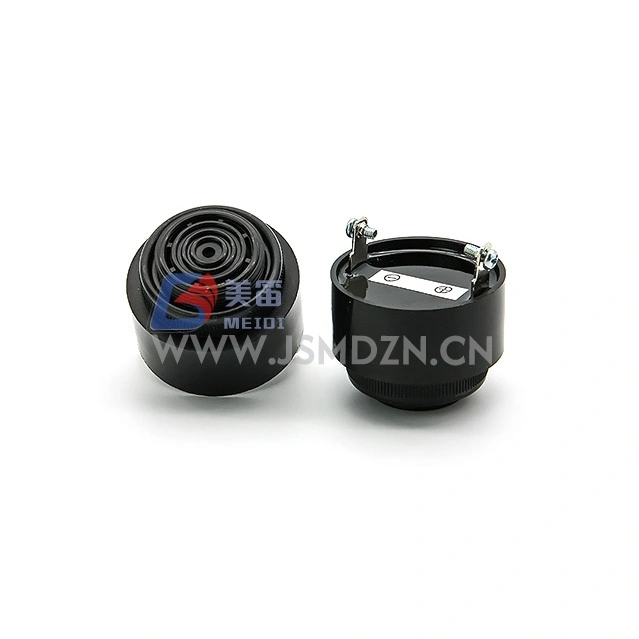

A MEIDI HND-4333M elektronikus riasztó 95 dB hangkimenettel egy nagyfeszültségű elektronikus riasztó, amelyet olyan hangos figyelmeztető alkalmazásokhoz terveztek, amelyek AC vagy DC hajtást igényelnek magas feszültségszinten. A 110 VDC/VAC névleges feszültségű, 60-150 VDC/VAC működési tartományban ez a riasztó további feszültségszabályozás nélkül integrálható a hálózatra csatlakoztatott figyelmeztető áramkörökbe és a nagyfeszültségű ipari vezérlőrendszerekbe.
A HND-4333M min. 95dB hangnyomás 110VDC/VAC, 10cm, 2800±500Hz rezonanciafrekvenciával. A forrás specifikációja a frekvencia paramétert szakaszos jelöléssel, a hangtípust pedig Folyamatosként sorolja fel. A fekete ABS ház Φ43,0 mm átmérőjű alaktényezőt biztosít körülbelül 36 g nettó tömeg mellett. Működési hőmérséklet -20 ℃ ~ + 70 ℃, tárolás mellett -30 ℃ ~ + 80 ℃.
Nagyfeszültségű AC/DC hajtás – névleges 110VDC/VAC 60-150VDC/VAC működési tartománnyal a nagyfeszültségű tápáramkörökhöz való közvetlen csatlakoztatáshoz
95 dB hangnyomás kimenet – min. 95 dB 110 VDC/VAC-nál, 10 cm a hangos riasztásért ipari környezetben
2800 Hz-es rezonanciafrekvencia – gyárilag 2800±500 Hz-re hangolva, folyamatos hangkimenettel
Fekete ABS ház – Φ43,0 mm átmérőjű szerkezet, körülbelül 36 g nettó tömeg
Széles hőmérsékleti tartomány - -20 ℃~+70 ℃ üzemi, -30 ℃ ~ +80 ℃ tárolás
| Paraméter | Érték | Megjegyzések |
| Termék típusa | Elektronikus riasztó | — |
| Névleges feszültség | 110 VDC/VAC | Névleges |
| Üzemi feszültség | 60-150 VDC/VAC | Folyamatos hatótávolság |
| Névleges áram | Max. 20 mA | 110VDC/VAC |
| Hangnyomásszint | Min. 95 dB | 110VDC/VAC, 10cm |
| Rezonancia frekvencia | 2800 ± 500 Hz | Szakaszos jelölés specifikációnként |
| Hang | Folyamatos | Specifikáció szerint |
| Üzemi hőmérséklet | -20 ℃ ~ +70 ℃ | Folyamatos |
| Tárolási hőmérséklet | -30 ℃ ~ +80 ℃ | Nem működő |
| Ház anyaga | ABS | Fekete |
| Átmérő | Φ43,0 mm | Méretrajzonként |
| Nettó súly | Körülbelül 36 g | — |
Nagyfeszültségű riasztóáramkörök – rendszerek 110 V AC/DC tápellátással a közvetlen hajtású hangos figyelmeztetéshez
Ipari vezérlőpanelek – hiba- és állapotriasztások a hálózatra csatlakoztatott berendezésekben
Tűz- és biztonsági figyelmeztetés – hangos figyelmeztető egységek az épületbiztonsági berendezésekben 110 V-os tápellátással
Figyelmeztetés a folyamatokra – a berendezés túlterhelése és hibajelzése ipari környezetben
Általános elektronikus figyelmeztető rendszerek – olyan alkalmazások, amelyek nagyfeszültségű meghajtást és 95 dB hangkimenetet igényelnek
| Tervezési követelmény | HND-4333M Előny |
| Nagyfeszültségű hajtás | 110VDC/VAC névleges, 60~150VDC/VAC működési tartomány közvetlen hálózati csatlakozáshoz |
| Hallható kimenet | Min. 95dB 110VDC/VAC-nál, 10cm |
| Ellátási rugalmasság | A működési tartományon belül AC és DC feszültséget egyaránt elfogad |
| Kompakt forma | Φ43,0 mm-es ABS ház körülbelül 36 g-nál |
| Hőmérsékletállóság | -20℃~+70℃ működési tartomány ipari környezetekhez |
A MEIDI ellenőrzött gyártási folyamatok mellett gyártja a HND-4333M elektronikus riasztót 95 dB hangkimenettel. Minden gyártási tétel a következőkön megy keresztül:
Frekvenciaellenőrzés – rezonancia-frekvencia-teszt 2800±500Hz-en
SPL-ellenőrzés – hangnyomás-ellenőrzés 110VDC/VAC, 10cm-en
Áramfogyasztási teszt – max. 20mA ellenőrzés 110VDC/VAC mellett
Megbízhatósági tesztelés – beleértve a 96 órás élettartam-tesztet névleges feszültségen, 1/2 üzemi ciklus négyszöghullámmal, +80 ℃ magas hőmérsékletű tárolást (96 óra), -40 ℃ alacsony hőmérsékletű tárolást (96 óra), 48 órás páratartalom expozíciót +40 ℃/90 ~ 95% RH mellett, ütési hőmérsékletet (+7 0 ℃) 1,2 m-es ejtési teszt és mechanikus vibrációs teszt (1000-szer/perc, 1,5 mm-es amplitúdó, 3 tengely)
A termékek RoHS-kompatibilis anyagokból készülnek. Lépjen kapcsolatba a MEIDI-vel a részletes minőségi dokumentációért és vizsgálati jelentésekért.
1. Mit jelent a "szakaszos" a frekvencia specifikációban, és hogyan kapcsolódik a "Continuous" hanghoz?
A forrás specifikációja a rezonanciafrekvenciát "2800±500 Hz/szakaszos"-ként, a hangtípust pedig "folyamatos"-ként sorolja fel. A Frekvencia paramétermezőben megjelenik az Intermittens jelölés, a hang pedig Continuousként van megadva. Lépjen kapcsolatba a MEIDI-vel, ha tisztázni szeretné az alkalmazás terhelhetőségét és hangmintázatát.
2. Meghajtható a HND-4333M váltóáramú és egyenfeszültséggel is?
Igen. A névleges feszültség 110VDC/VAC, az üzemi feszültség tartománya pedig 60-150VDC/VAC. A riasztó AC és DC bemenetet is fogad ezen a tartományon belül. Ellenőrizze, hogy a tápfeszültség a megadott működési tartományba esik-e.
3. Mi a hangnyomásszint mérési távolság és feltétel?

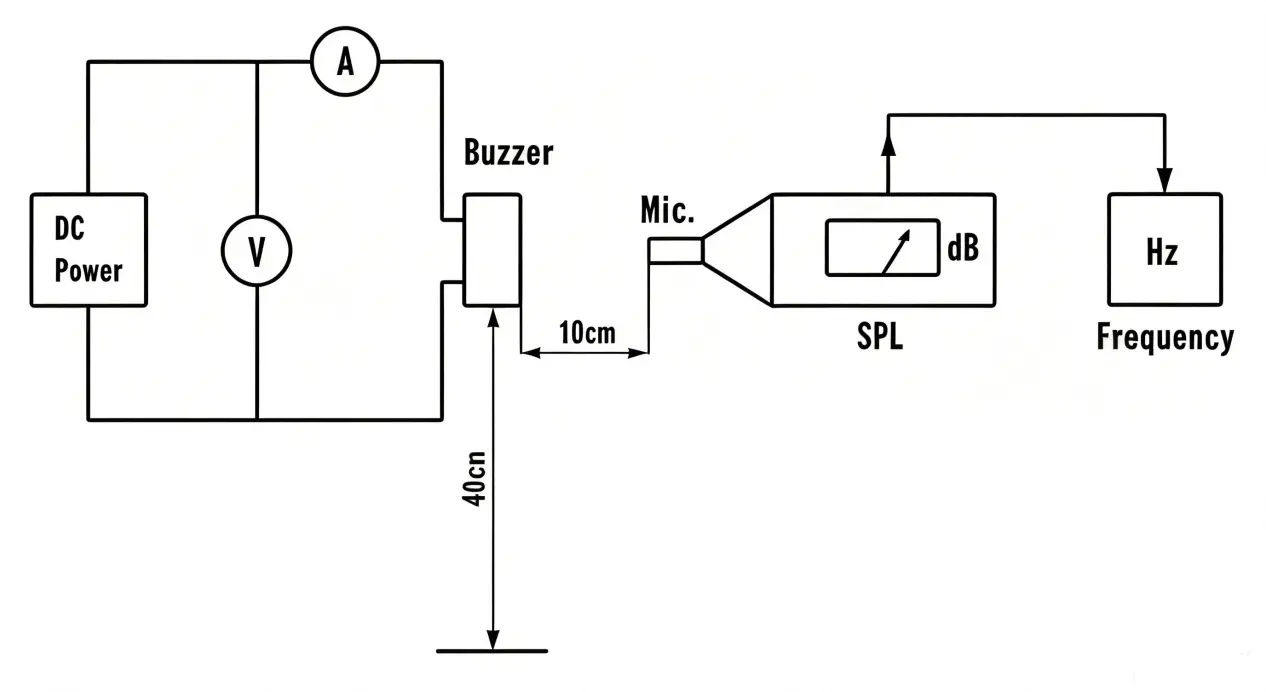

A forrás specifikációja a min. 95dB 110VDC/VAC-nál, 10cm. A mérés 10 cm távolságban történik névleges feszültség mellett. Használja ezt a mérési feltételt, amikor az akusztikus kimenetet más riasztóegységekkel hasonlítja össze.
4. Milyen házanyagot és méreteket használ a HND-4333M?

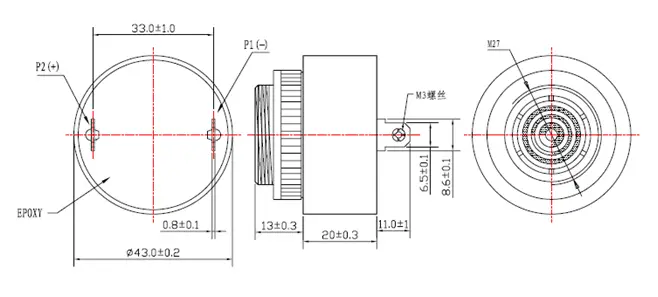

A HND-4333M fekete ABS házat használ, Φ43,0 mm átmérőjű és körülbelül 36 g nettó tömegű. Lépjen kapcsolatba a MEIDI-vel a hivatalos méretrajzért, amely tartalmazza a teljes mechanikai méreteket és a szerelési részleteket.
Műszaki adatlapokért, akusztikai specifikációs adatokért vagy az OEM konfigurációs megbeszéléséért forduljon a MEIDI-hez. A termékleírások és a minősítési dokumentáció kölcsönös NDA keretében érhetők el.
