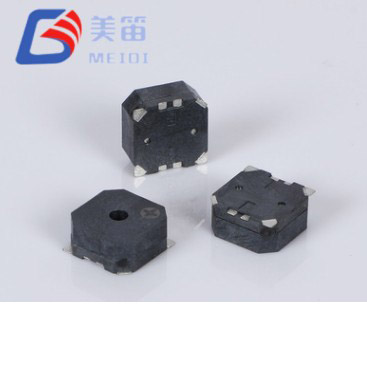

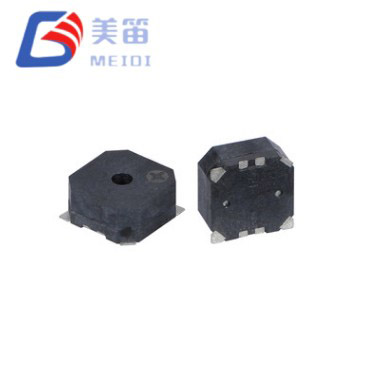

A 8,5 * 8,5 * 3 mm-es SMD mágneses passzív hangjelző praktikus megoldást kínál azokhoz a kialakításokhoz, amelyek felületre szerelt elektromágneses hangjelzőt igényelnek, és rugalmasan alkalmazkodik a különböző tápsínekhez egyetlen nyomtatott áramköri lapon. Két impedanciás változat ugyanazt a 8,5 × 8,5 × 3,0 mm-es csomagot osztja meg: a 16 Ω-os változat 2,5 V és 4,5 V közötti rendszereket takar, míg a 32 Ω-os változat 4,5 V és 6,5 V közötti működésre van optimalizálva. Mivel mindkettő azonos mechanikai méretekkel rendelkezik, a mérnökök kiértékelhetik a feszültség és az áram közötti kompromisszumot a prototípuskészítés során anélkül, hogy elköteleznék magukat a külön kártyaelrendezések vagy burkolatok kialakítása mellett.
Passzív jelátalakítóként az MLT-8530H-16R és MLT-8530H-32R külső négyszöghullám vagy PWM jelet igényel a hang generálásához. Ez a megközelítés a frekvencia, az időtartam és a modulációs minták teljes ellenőrzését a firmware-csapat kezébe adja, lehetővé téve a megkülönböztető riasztási sorozatok létrehozását a hardver megváltoztatása nélkül. A rezonanciafrekvencia 2700±300 Hz-re van beállítva, és mindkét változat garantálja a 85 dB-es minimális hangnyomásszintet 10 cm-en a megfelelő névleges feszültség alatt.
A fekete LCP ház kompatibilis a szabványos ólommentes visszafolyó forrasztással, és a 3,0 mm-es profilmagasság lehetővé teszi az elhelyezést olyan szerelvényekben, ahol a függőleges hely nagy, de az akusztikai teljesítményről nem lehet lemondani. A következő szakaszok részletezik az elektromos jellemzőket, a hajtási ajánlásokat, a megbízhatóság ellenőrzését és a kiválasztási útmutatót a sorozat ipari, biztonsági, épületautomatizálási és hordozható berendezésekbe történő integrálásához.
Két tekercsellenállás egy mechanikai kialakításból: 16 Ω alacsonyabb feszültségű alkalmazásokhoz és 32 Ω szabvány 5 V-os sínekhez.
Külső meghajtó szükséges. A passzív elektromágneses struktúra váltakozó áramú hullámformát vár el, jellemzően 2700 Hz-es négyszöghullámot, amely lehetővé teszi az egyedi hangminták, változó időtartamú és többhangú riasztások teljes szoftveren keresztüli megvalósítását.

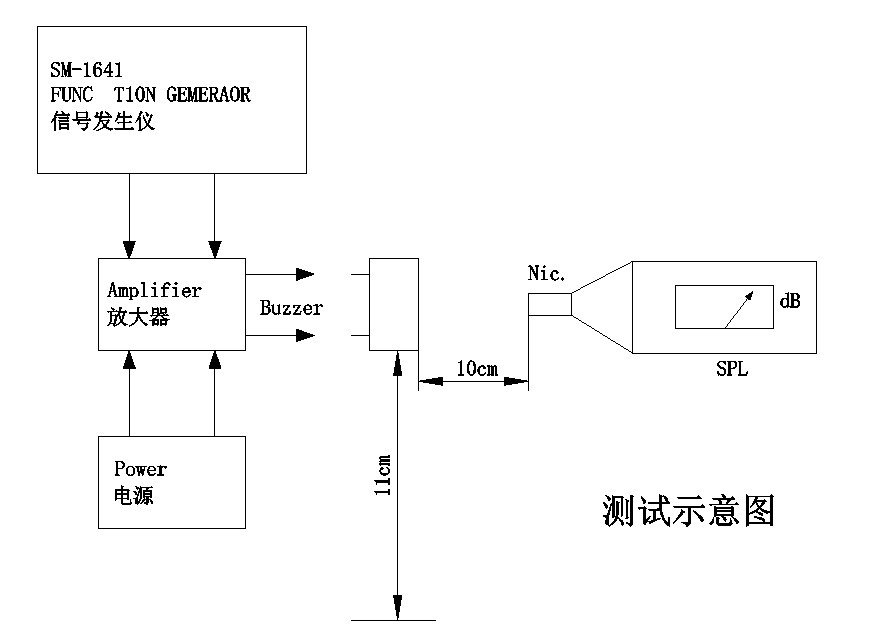

Garantált hangkimenet legalább 85 dB 10 cm-es távolságban, az egyes változatok névleges feszültségén mérve.

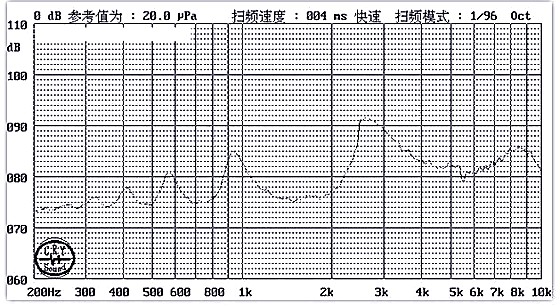

Rezonanciafrekvencia 2700±300 Hz, kötegelt mintaadatokkal, amelyek megerősítik a szűk 2700 Hz-es középpontot több egység között.

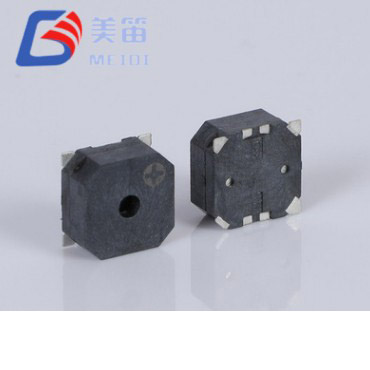

Kompakt 8,5 × 8,5 mm-es alapterület és 3,0 mm-es magasság, sűrű SMT-szerelvényekhez tervezve, ahol a tábla területe és távolsága egyaránt korlátozott.
Üzemi hőmérséklet tartomány -30°C és +70°C között, támogatja a hidegindítási feltételeket és a kültéri szekrényeket.

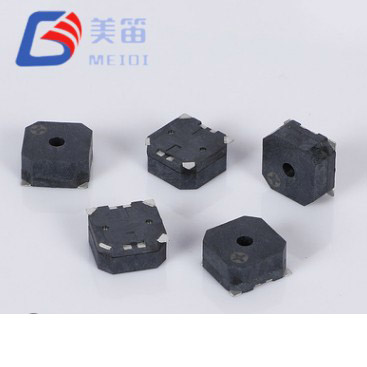

Fekete LCP ház kompatibilis a visszafolyó forrasztással 255±5°C-ig, valamint hullám- és kézi eljárásokkal.
| Paraméter | MLT-8530H-16R | MLT-8530H-32R |
| Névleges feszültség | 3,6 V (Vo-p) | 5 V (Vo-p) |
| Üzemi feszültség | 2,5–4,5 V (Vo-p) | 4,5–6,5 V (Vo-p) |
| Hangkimenet 10 cm-en | ≥ 85 dB | ≥ 85 dB |
| Üzemi áram | ≤ 100 mA | ≤ 80 mA |
| Rezonancia frekvencia | 2700 ± 300 Hz | 2700 ± 300 Hz |
| Tekercs ellenállás | 16 ± 3 Ω | 32 ± 3 Ω |
| Üzemi hőmérséklet | -30 °C ~ +70 °C | -30 °C ~ +70 °C |
| Tárolási hőmérséklet | -40 °C ~ +85 °C | -40 °C ~ +85 °C |

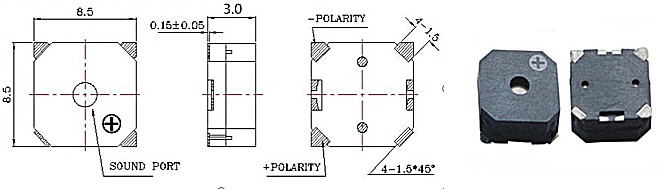

| Méretek (H × Szé × Ma) | 8,5 × 8,5 × 3,0 mm | 8,5 × 8,5 × 3,0 mm |
| Súly | 0,5 g | 0,5 g |
| Ház anyaga | Fekete LCP | Fekete LCP |
Egyetlen PCB földi mintázat a 16 Ω-os és a 32 Ω-os részeket is befogadja, lehetővé téve a platformok kialakítását, amelyek a célrendszer feszültségének megfelelően beépíthetők az elrendezés megváltoztatása nélkül.
A passzív meghajtó architektúra egy külsőleg generált négyszöghullámon alapul, amely lehetővé teszi a mikrokontroller számára, hogy meghatározza a hangfrekvenciát, az ismétlési gyakoriságot és a mintát. Nincs belső oszcillátor, amely korlátozza az akusztikus viselkedést.
Az akusztikus kimenet mindkét változatnál minimum 85 dB, 2700 Hz rezonanciafrekvenciával és ±300 Hz tűréshatárral.
A névleges áramfelvétel ≤100mA a 16Ω-os változatnál 3,6V-nál és ≤80mA a 32Ω-os változatnál 5V-on, egyértelmű adatokat adva a tápegység méretére vonatkozóan.
A 3,0 mm-es magasság sok többkártyás rendszer z-borítékán belül tartja az alkatrészt, míg a 8,5 mm-es négyzetlábnyom megőrzi a szomszédos útválasztási csatornákat.
A folyamatos működés -30°C-tól van megadva, ez az alsó határ, amely túlmutat a használható tartományon, túlmutatva a sok kereskedelmi minőségű hangjelzőn.
A fekete LCP csomag ellenáll az újrafolyós, hullámos és kézi forrasztási profiloknak, így a gyártók rugalmasságot biztosítanak az összeszerelési sorrendben.
| Paraméter | Érték | Tesztkörülmények |
| Termék típusa | Elektromágneses SMD passzív hangjelző | — |
| Névleges feszültség | 3,6 V (Vo-p) | Névleges |
| Üzemi feszültség | 2,5–4,5 V (Vo-p) | Folyamatos |
| Hangkimenet 10 cm-en | ≥ 85 dB | 3,6V-nál 10 cm |
| Üzemi áram | ≤ 100 mA | 3,6V-on |
| Rezonancia frekvencia | 2700 ± 300 Hz | Névleges feszültségen |
| Tekercs ellenállás | 16 ± 3 Ω | 25 °C-on, DC |
| Üzemi hőmérséklet | -30 °C ~ +70 °C | Folyamatos |
| Tárolási hőmérséklet | -40 °C ~ +85 °C | Nem működő |
| Méretek (H × Szé × Ma) | 8,5 × 8,5 × 3,0 mm | Csak test |
| Súly | 0,5 g | Tipikus |
| Ház anyaga | Fekete LCP | Reflow kompatibilis |
| Paraméter | Érték | Tesztkörülmények |
| Termék típusa | Elektromágneses SMD passzív hangjelző | — |
| Névleges feszültség | 5 V (Vo-p) | Névleges |
| Üzemi feszültség | 4,5–6,5 V (Vo-p) | Folyamatos |
| Hangkimenet 10 cm-en | ≥ 85 dB | 5V-nál 10cm |
| Üzemi áram | ≤ 80 mA | 5V-on |
| Rezonancia frekvencia | 2700 ± 300 Hz | Névleges feszültségen |
| Tekercs ellenállás | 32 ± 3 Ω | 25 °C-on, DC |
| Üzemi hőmérséklet | -30 °C ~ +70 °C | Folyamatos |
| Tárolási hőmérséklet | -40 °C ~ +85 °C | Nem működő |
| Méretek (H × Szé × Ma) | 8,5 × 8,5 × 3,0 mm | Csak test |
| Súly | 0,5 g | Tipikus |
| Ház anyaga | Fekete LCP | Reflow kompatibilis |
| Változat | SPL tartomány (dB) | Áram tartomány (mA) | Frekvencia (Hz) | Impedancia tartomány (Ω) |
| MLT-8530H-16R | 89,9 – 92,5 | 68,6 – 72,5 | 2700 | 15,4 – 16,5 |
| MLT-8530H-32R | 90,1 – 92,4 | 59,6 – 63,1 | 2700 | 30,5 – 32,8 |
A mért értékek a gyártási tételen belüli tipikus szórást mutatják. A garantált határértékek a fenti egyedi specifikációs táblázatokban találhatók. Lépjen kapcsolatba a MEIDI-vel a teljes tételes tesztjelentésekért és a folyamatképességi adatokért.

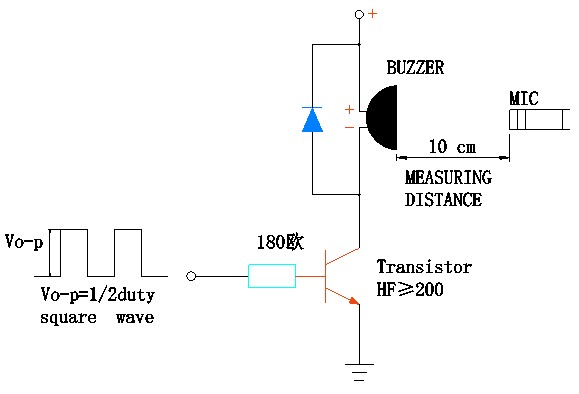

| Változat | Ajánlott Driver | Tipikus konfiguráció | Megjegyzések |
| MLT-8530H-16R | Tranzisztor puffer | NPN tranzisztor vagy logikai szintű MOSFET alap/kapu ellenállással | A közvetlen GPIO meghajtó a jelenlegi követelmény miatt nem kivitelezhető; kapcsolóelem szükséges. |
| MLT-8530H-16R | Nyitott kollektor illesztőprogram | NPN felhúzással az ellátáshoz | Standard konfiguráció; válassza ki az alapellenállást a tranzisztor adatlapja szerint. |
| MLT-8530H-32R | Tranzisztor puffer | NPN tranzisztor vagy logikai szintű MOSFET alap/kapu ellenállással | Kívánt; A GPIO érintkezők nem tudják közvetlenül szolgáltatni a terhelési áramot. |
| MLT-8530H-32R | Dedikált hangjelző meghajtó IC | Négyzethullámú kimenet, 5V-os | Győződjön meg arról, hogy a kimeneti frekvencia 2700 Hz-re van beállítva a maximális hangnyomás érdekében. |
| Mindkét változat | Audio erősítő | Szinuszos vagy négyszöghullám, a kimeneti impedancia a tekercs ellenállásához igazítva | Hasznos, ha hangerőszabályozásra vagy hullámforma-tisztaságra van szükség. |
A 2700 Hz-es négyszöghullám 50%-os munkaciklussal, csúcs-csúcs névleges feszültség mellett biztosítja a meghatározott akusztikus teljesítményt. Ha a berregőt a rezonanciától távolabbi frekvencián hajtja, az csökkenti a hangszintet és növeli a reaktív terhelést.
Az alábbi alkalmazási megjegyzések a 8,5*8,5*3 mm-es SMD mágneses passzív hangjelző elektromos és környezetvédelmi előírásain alapulnak. Ezek nem tervezési garanciák; ellenőrizze, hogy a teljesítmény megfelel-e az Ön speciális követelményeinek és az alkalmazandó szabványoknak.
Ipari automatizálási panelek: a hibariasztások és a folyamatállapot-jelzők a PLC-ben és a motoros hajtásrendszerekben a kettős impedanciás opció előnyeit élvezik, amely a 3,3 V-os és az 5 V-os vezérlési logikához is igazodik kártyacsere nélkül.
Biztonság és beléptetés: a behatolásjelző panelek és a kártyaolvasók jellegzetes PWM-vezérelt riasztási ritmusokat generálhatnak, segítve a kezelőket a különböző események megkülönböztetésében.
Épület- és otthonautomatizálás: az átjáró hubok, a füstérzékelők összekapcsolása és a termosztát megerősítése a hangjelző azon képességétől függ, hogy szoftveresen definiált értesítési mintákat hozzon létre.
Akkumulátoros műszerek: a 16 Ω-os változat 3,3 V-os Li-ion rendszerekhez használható, míg a 32 Ω-os változat 5 V-os szabályozott tápellátásra van optimalizálva, és a hordozható berendezések széles skáláját lefedi.
Távközlési infrastruktúra: a szekrény behatolási és áramkimaradási riasztásai kültéri vagy fűtetlen helyeken a –30°C-os alsó működési határt élvezik.
Kültéri és termikusan kitett házak: a nagy hőmérséklet-ingadozásoknak kitett berendezések a –30°C és +70°C közötti meghatározott működési tartománytól függhetnek a folyamatos riasztások generálása érdekében.
| Tervezési követelmény | Az MLT-8530H sorozat előnye |
| A platform feszültsége még megerősítésre vár | A közös lábnyom késői cserét tesz lehetővé 16Ω és 32Ω között, megőrizve a PCB elrendezését. |
| Kompromisszum a feszültségmagasság és az áramfelvétel között | A 16Ω-os változat alacsonyabb feszültségen működik, míg a 32Ω-os változat csökkenti az áramfelvételt az 5V-os síneken. |
| Testreszabható riasztási mintákra van szükség | A passzív dizájn a hangfrekvencia, a be- és kikapcsolási időzítés és a moduláció teljes vezérlését a mikrokontrollerre bízza. |
| Szoros PCB ingatlan | A 8,5 mm-es négyzet alakú test és a 3,0 mm-es magasság illeszkedik a sűrű SMT elrendezésekhez. |
| Hideg éghajlati bevetés | -30°C üzemi padló a specifikációban van dokumentálva. |
| Vegyes forrasztási eljárások | Az újrafolyós, hullámos és kézi forrasztásra egyaránt vonatkozik a termékleírás. |
A 8,5*8,5*3 mm-es SMD mágneses passzív hangjelző a legkisebb SMD zümmögők és a nagyobb átmenőlyukú típusok között helyezkedik el. A 3,0 mm-es magasság elegendő belső térfogatot biztosít a robusztus akusztikus kimenethez, míg a két impedanciaérték megosztott lábnyoma szabadságot ad a tervezőcsapatoknak az elektromos interfész optimalizálására a fejlesztési ciklus késői szakaszában. A 2700 Hz-es rezonanciafrekvencia, amely alacsonyabb, mint a gyakoribb 4 kHz, szintén előnyös lehet olyan akusztikus környezetben, ahol a kissé mélyebb hang jobb megkülönböztetést biztosít.
Mindkét impedanciaváltozathoz kiértékelő minták állnak rendelkezésre, így saját kártyáján ellenőrizheti a hangnyomást, az áramfelvételt és a meghajtó kompatibilitását.
A MEIDI Intelligent Technology 2011 óta gyárt elektromágneses és piezoelektromos akusztikus alkatrészeket. A vállalat vertikálisan integrált gyára Jiangsuban, Kínában egyesíti a házon belüli LCP öntést, az automatizált tekercselést, az SMD összeszerelést és a 100%-os akusztikai tesztelést. Az ISO 9001 tanúsítvány és a dedikált megbízhatósági laboratórium biztosítja a konzisztens minőség keretét a nagy volumenű gyártás során. Az autóipari, ipari, biztonsági és fogyasztói elektronikai szektor vásárlói a MEIDI mérnöki támogatására és a pontos szállításra támaszkodnak.

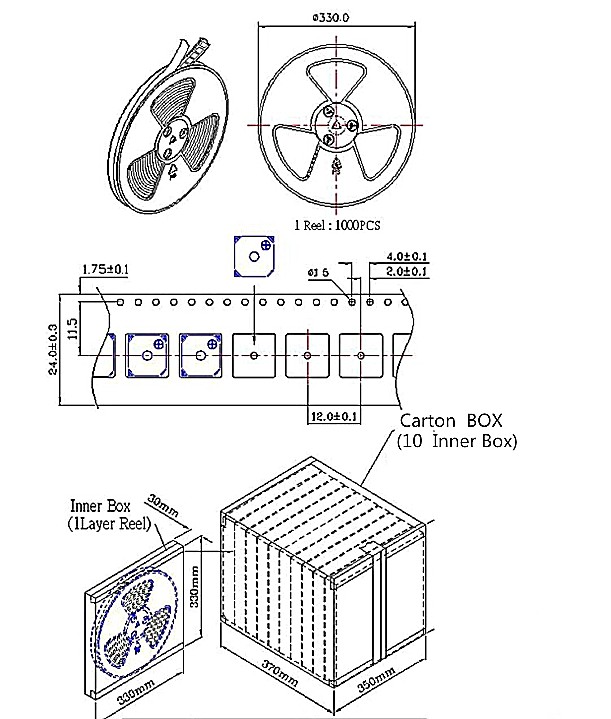

Az MLT-8530H sorozatot ugyanezen minőségi rendszer szerint gyártják. Minden tétel megbízhatóság-ellenőrzési programnak van kitéve, amely követi a termékspecifikációt. A környezeti stressz-szűrés 48 órás +80±2°C-on, 48 órás -30±2°C-on, valamint öt hősokk ciklusból áll ezek között a szélsőségek között, 30 perces tartózkodással minden hőmérsékleten. A mechanikai robusztusságot 10 Hz-től 55 Hz-ig terjedő rezgésvizsgálat igazolja 1,0 mm-es amplitúdóval mindhárom tengelyen, majd három 75 cm-es szabadesés követi a 10 mm-es keményfa felületre.
A nedvességállóságot úgy értékelik, hogy a mintákat 50±5°C-os hőmérsékletnek teszik ki 90–95%-os relatív páratartalom mellett 48 órán keresztül, a mérés előtt 2 órás környezeti helyreállítással. A forrasztás integritását 10 másodperces forrasztási hőteszttel 250±5°C-on (az alkatrész teste 2,0 mm-re a forrasztási ponttól) és a teljes újrafolyási profilozással ellenőrzik. Az összes vizsgálati feltétel, átvételi kritérium és a tétel dokumentációja elérhető az ügyfelek számára. A kiterjesztett minősítést igénylő projektek esetében, mint például az autóipari vagy orvostechnikai eszközök szabványai által szabályozott projektek esetében, a MEIDI minőségügyi csapata további szűrési protokollokat tud megvitatni.
1. Hogyan dönthetek az MLT-8530H-16R és az MLT-8530H-32R között?
A választás a rendelkezésre álló meghajtófeszültségtől és a tápegység által leadott áramtól függ. A 16 Ω-os rész 2,5 V és 4,5 V között működik, és természetes módon illeszkedik a 3,3 V-os logikai vagy egycellás Li-ion kivitelekhez. A 32Ω-os rész 4,5 V-ról 6,5 V-ra működik, illeszkedik a szabványos 5 V-os sínekhez, és kevesebb áramot vesz fel ugyanazon akusztikus kimenet mellett. Mivel mindkettőnek ugyanaz a földi mintája, kiértékelheti az egyik változatot, és később a PCB módosítása nélkül válthat a másikra.
2. Milyen meghajtó áramkört használjak az egyes változatokhoz?
Mindkét típushoz 2700 Hz-es külső négyszöghullám és névleges feszültség szükséges. Tranzisztoros pufferre vagy logikai szintű MOSFET-re van szükség, mert a tekercsáram (≤100mA a 16Ω-nál, ≤80mA a 32Ω-nál) meghaladja a legtöbb mikrokontroller GPIO érintkezőjének képességét. Egy egyszerű NPN tranzisztor alapellenállással a leggyakoribb megoldás. Dedikált hangjelző meghajtó IC-k is használhatók; győződjön meg arról, hogy a kimeneti frekvencia 2700 Hz-re van állítva, hogy elérje a rezonanciapontot.
3. Futtathatom az MLT-8530H-16R-t 5 V-os tápfeszültségről, vagy a 32 Ω-os verziót 3,3 V-ról?
A 16Ω-os változat 4,5 V feletti működtetése a tekercs túlmelegedésének kockázatával jár. A 4,5 V alatti 32Ω-os változat csökkentett hangkimenetet eredményez, amely a megadott 85 dB-es minimum alá eshet. Ha a rendszer feszültsége rögzített, és nem egyezik egyik alkatrész természetes tartományával, a MEIDI alternatív modelleket javasolhat, vagy megbeszélheti a kis értékű soros ellenállást a 16Ω-os változathoz, bár ez csökkenti a hangnyomást.
4. Mi a jelentősége a 2700 Hz-es frekvenciának a 4000 Hz-es berregőkkel összehasonlítva?
A 2700 Hz-es középfrekvencia alacsonyabb, mint a sok kompakt SMD berregőre jellemző 4 kHz. Mindkettő azon a sávon belül helyezkedik el, ahol az emberi hallás érzékeny, de az alacsonyabb hangmagasság kevésbé éles hangot érzékelhet, és eltérően viselkedhet egy zárt térben. A legjobb választás a környezeti zajspektrumtól és a riasztások megkülönböztetésének típusától függ, amelyre a terméknek szüksége van. A prototípus tesztelése mindkét frekvenciatartományban javasolt, ha a hangminőség kritikus.
5. Mit mondanak a mintamérési táblázatok?
A 10 egységből álló mintaadatok a hangnyomás, az áram, a frekvencia és az impedancia jellemző teljesítmény-eloszlását mutatják. Ezek az adatok tájékoztató jellegűek, és nem helyettesítik a garantált határértékeket: ≥85dB, 2700±300Hz, és a tekercs ellenállása a névleges értékhez képest ±3Ω-on belül. Ezeket a paramétereket minden szállítmányhoz dokumentáló gyártási tételjelentések kérésre rendelkezésre állnak.
Az impedancia kiválasztásához, a hajtásáramkör referenciaterveihez, a feszültségspecifikus akusztikus mérésekhez vagy az OEM testreszabási megbeszélésekhez küldje el igényeit a kapcsolatfelvételi űrlapon keresztül. A MEIDI alkalmazásmérnöki csapata általában egy munkanapon belül válaszol a műszaki dokumentációval, a minták elérhetőségével és a mennyiségi árakkal.
A MEIDI Jiangsu-i gyára több mint egy évtizede szállít elektromágneses és piezoelektromos akusztikus alkatrészeket globális ügyfelek számára. A házon belüli LCP fröccsöntés, az automatizált tekercselés, az SMD összeszerelés és a teljes akusztikus tesztelési képesség állandó minőséget biztosít az ipari, autóipari és fogyasztói piacok által megkívánt mennyiségek mellett. Az ISO 9001 folyamatok és egy dedikált megbízhatósági laboratórium támasztja alá az egyes termékekhez közzétett teljesítményadatokat.
