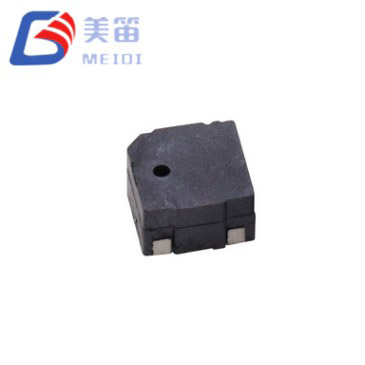

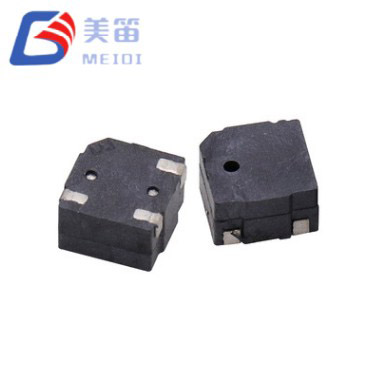

Az 5*3 mm-es SMD mágneses passzív hangjelző egy felületre szerelhető passzív elektromágneses hangjelző, amely 3,0 mm-re növeli az üreg magasságát az MLT-5000 sorozat kompakt 5,0 × 5,0 mm-es csomagjában. Ez a kiegészítő belső térfogat lehetővé teszi a jelátalakító számára, hogy magasabb hangnyomásszintet biztosítson a PCB-terület növelése nélkül, praktikus frissítést biztosítva azoknál a kialakításoknál, amelyek erősebb riasztást igényelnek, de korlátozzák a kártya elrendezési korlátai. A berregőt külső 4000 Hz-es négyszöghullám vagy PWM jel hajtja, 12Ω-os tekercsimpedanciája pedig lehetővé teszi a közvetlen csatlakozást számos 3,3 V-os mikrokontroller GPIO érintkezőjéhez, egyszerűsítve ezzel az anyagköltséget.
A MEIDI olyan alkalmazásokhoz fejlesztette ki az MLT-5030-at, ahol a burkolat akusztikája vagy a környezeti zaj nagyobb teljesítményt igényel, mint amit a 2,0 mm magas alternatívák képesek biztosítani. Egy tíz egységből álló gyártási mintából származó tesztadatok 87,8 dB és 89,5 dB közötti hangnyomásszintet mutatnak 10 cm-es távolságon, 86,7 mA és 89,0 mA közötti áramfelvétel mellett. Ezek a mért eredmények megfelelnek a garantált minimum 80 dB-nek és a maximális 100 mA áramerősségnek, így a mérnökök számára egyértelmű teljesítményt nyújtanak a munkához.
A 3,0 mm-es profilmagasság növeli a rezonanciakamra térfogatát, ami közvetlenül magasabb hangnyomást eredményez, mint az azonos sorozat 2,0 mm-es változatai, miközben az 5,0 × 5,0 mm-es alapterület változatlan marad.
A 12Ω-os tekercsellenállás lehetővé teszi a hangjelzés közvetlen meghajtását egy szabványos 3,3 V-os mikrokontroller kimenetről, így számos kivitelben nincs szükség külön tranzisztoros fokozatra, és csökkenti az alkatrészek számát.
Az üzemi feszültség tartománya 2 V-tól 4 V-ig terjed, lefedi az egycellás lítium-ion akkumulátorokat, a gombelemeket és a szabályozott 3,3 V-os síneket további feszültségkondicionálás nélkül.

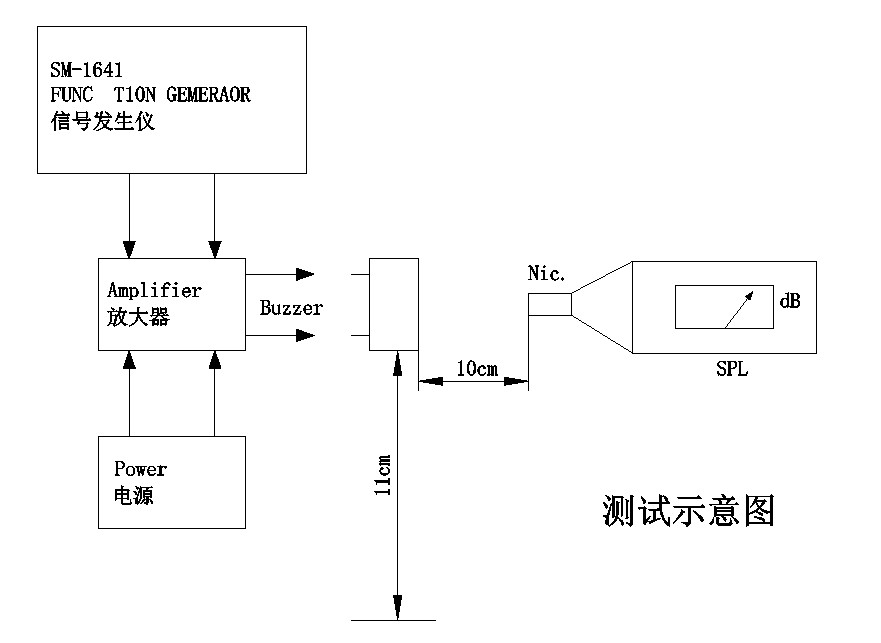

Az akusztikus kimenet minimum 80 dB-re van meghatározva 10 cm-en 3 V-os hajtás mellett, 4000 Hz rezonanciafrekvenciával és ±300 Hz tűréshatárral.

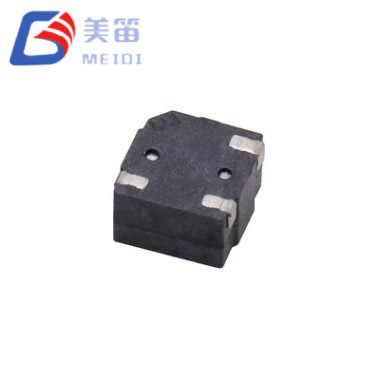

A fekete LCP ház –20°C és +70°C közötti folyamatos működésre van besorolva, és kompatibilis a szabványos ólommentes újrafolyós forrasztással 255°C csúcsig.

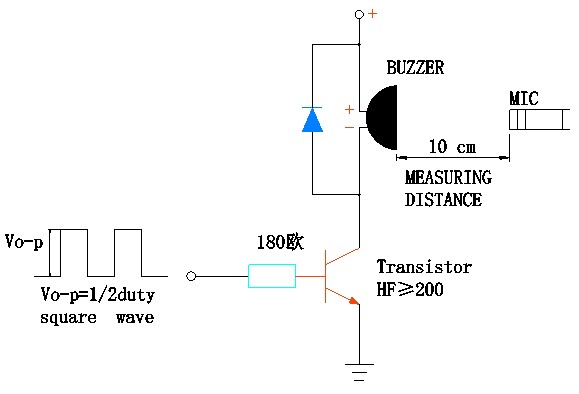

Passzív elektromágneses komponensként az 5*3 mm-es SMD mágneses passzív zümmögőhöz AC gerjesztő jelre van szükség, jellemzően 4000 Hz-es négyszöghullámra a hang előállításához. A 12 Ω-os tekercs olyan terhelést jelent, amelyet sok 3,3 V-os GPIO érintkező képes meghajtani, amelyek akár 100 mA-t is képesek szolgáltatni, bár a tranzisztoros puffer továbbra is ajánlott opció, ha a tű áramkapacitása bizonytalan, vagy ha több hangjelző osztozik egy sínen. A 2 V-tól 4 V-ig terjedő üzemi ablak szabad teret biztosít az akkumulátor kisülési görbéinek és a tápfeszültség tűrésének; névleges 3,0 V-on a hangnyomás eléri a 80 dB-t, és a gyártási minták folyamatosan meghaladják a 87 dB-t, ami megerősíti a megnagyobbodott üreg előnyeit.

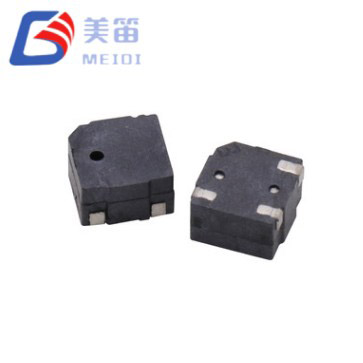

A rezonanciafrekvencia 4000 Hz-en van rögzítve, amely egy olyan tartományba esik, ahol az emberi hallás a legérzékenyebb, így a hang még közepesen zajos környezetben is jól hallható. Az eltolt hangrekesz úgy van kialakítva, hogy a hangot előre vetítse, ami akkor hasznos, ha a hangjelzőt egy rács vagy egy irányított nyílás mögé helyezik a házban. A 0,1 grammos alkatrész elhanyagolható tömeget ad a táblához, és szabványos pick-and-place berendezéssel elhelyezhető.
A MEIDI minden gyártási tételnél akusztikai vizsgálatot végez, és az adatlapon feltüntetett jellemző teljesítményadatok ezekből a mérésekből származnak. A garantált specifikációk megbízható kiindulópontot adnak a rendszertervezéshez, míg a mintaadatok reális képet adnak arról, hogy mi várható a mennyiségi gyártásban.
A megnövelt, 3,0 mm-es üregmagasság mérhető akusztikai előnyt biztosít a vékonyabb, 2,0 mm-es alternatívákkal szemben, anélkül, hogy növelné a nyomtatott áramköri alapterületet, így a meglévő 5 mm-es elrendezések bedobható frissítése, amelyek rendelkeznek a szükséges függőleges távolsággal.
A 12 Ω-os tekercsellenállás közvetlen GPIO-meghajtást tesz lehetővé számos 3,3 V-os mikrokontrolleren, egyszerűsítve a meghajtó áramkört és helyet takarítva meg a kártyán.
A 2 V-tól 4 V-ig terjedő tápfeszültség tolerancia sokféle alacsony feszültségű forráshoz illeszkedik, az egycellás lítiumcsomagoktól a szabályozott logikai sínekig.
Az LCP ház megőrzi alakját és forrasztóbetét sértetlenségét az újrafolyási ciklusokon keresztül, a megadott 255°C-os csúcsértékkel és akár három menettel, ahol szükség esetén támogatja a kétoldalas összeszerelést.
Az eltolt lyukon keresztül irányított hangkibocsátás segít a felhasználó felé összpontosítani a figyelmeztetést, javítva az érzékelt hangerőt az arcra helyezett telepítéseknél.
| Paraméter | Érték |
| Termék típusa | Elektromágneses SMD passzív hangjelző |
| Névleges feszültség | 3,0 V (o-p) |
| Üzemi feszültség | 2–4 V (o-p) |
| Hangkimenet 10 cm-en | ≥ 80 dB |
| Üzemi áram | ≤ 100 mA |
| Rezonancia frekvencia | 4000 ± 300 Hz |
| Tekercs ellenállás | 12 ± 3 Ω |
| Üzemi hőmérséklet | -20 °C ~ +70 °C |
| Tárolási hőmérséklet | -30 °C ~ +80 °C |
| Méretek (H × Szé × Ma) | 5,0 × 5,0 × 3,0 mm |
| Súly | 0,1 g |
| Ház anyaga | Fekete LCP |
| Forrasztási módszer (ajánlott) | Visszafolyás: 255 ± 5 °C, 3 s; Melegítse elő 180 °C-ra, 40-70 s |
A következő használati esetleírások az MLT-5030 elektromos és akusztikai jellemzőin alapulnak. Integrációs útmutatóként szolgálnak, és az adott végtermékre és szabályozási környezetre érvényesíteni kell őket.
Az ipari riasztópanelek és folyamatvezérlők a 85 dB+ kimenet és az 5 mm-es négyzetlábnyom előnyeit élvezik, amely illeszkedik a sűrű I/O kártyákhoz, ahol több riasztási pontra van szükség. A 3,0 mm-es magasság jellemzően kompatibilis a szabványos DIN-sínes házak feletti távolsággal.
A biztonsági és beléptető kezelők, a behatolásérzékelők és a tűzjelző hangjelzők a berregő irányított sugárzását felhasználva a felhasználó felé irányíthatják a hangot, míg a közvetlen GPIO meghajtó leegyszerűsíti a többzónás telepítést.
Az orvosi diagnosztikai berendezések, például az asztali analizátorok és a betegmonitorok gyakran egyértelmű, frekvenciastabil riasztást igényelnek a ciklus befejeződése vagy a hiba miatt. A 4000 Hz-es hang különbözik a klinikai környezetben szokásos alacsonyabb frekvenciájú környezeti zajtól.
A kereskedelmi készülékek, beleértve az ipari mosogatógépeket, mosógépeket és árusító berendezéseket, az MLT-5030-ra támaszkodhatnak a ciklus végére és a hibajelzésekre, a széles ellátási tartománynak köszönhetően pedig alkalmazkodik a készülékvezérlő panelekre jellemző feszültségváltozásokhoz.
Az autóipari segédrendszerek, mint például a hátrameneti közelségérzékelők, a biztonsági öv-emlékeztetők és az elektromos járművek töltésjelzői, használhatják a hangjelzést 12 V-os rendszerekben, amikor soros ellenállást adnak hozzá a feszültség csökkentéséhez, vagy közvetlenül a 3,3 V-os aláramkörökben.
A szélnek és háttérzajnak kitett kültéri IoT-eszközök, környezeti érzékelők és intelligens városi infrastruktúra-csomópontok kihasználhatják a 3,0 mm-es üregből származó magasabb hangnyomást a hallhatóság fenntartása érdekében.
Az 5*3 mm-es SMD mágneses passzív zümmögő egy gyakori hardverütközést old meg: több akusztikus kimenet szükségességét a PCB-terület növelése nélkül. A hangjelző magasságának 2,0 mm-ről 3,0 mm-re történő emelésével a MEIDI olyan alkatrészt hozott létre, amely ugyanazokhoz a forrasztóbetétekhez illeszkedik, mint a vékonyabb MLT-5020 és MLT-5020H, lehetővé téve az akusztikai teljesítmény javítását az elrendezés módosítása nélkül. A kiegészítő belső hangerő folyamatosan magas, 80 dB-es hangnyomásszintet biztosít, amint azt a gyártási mintamérések is megerősítik.
A 12Ω-os tekercsellenállást azért választották, hogy a meghajtó követelmények egyszerűek legyenek. A 3,3 V-os MCU érintkező, amely 100 mA-t tud szolgáltatni, közvetlenül tudja működtetni a hangjelzést, ami hasznos a költségérzékeny kiviteleknél, ahol minden tranzisztor számít. A puffert kedvelő tervezők számára egy kis NPN tranzisztor vagy MOSFET szabványos logikai szintekkel működik, és minimális területet ad hozzá.
A fekete LCP ház megbízhatósági tesztjei bizonyították, amelyek magukban foglalják a hőmérséklet-ciklus-, rezgés- és leejtési teszteket is, így biztosítva a hosszú távú stabilitást. Az alkatrész kompatibilis az automatizált SMT-vonalakkal, és ellenáll a kétoldali visszafolyási folyamatok hőterhelésének. Minták állnak rendelkezésre a ház akusztikai teljesítményének ellenőrzésére, mielőtt elkötelezné magát a gyártási mennyiség mellett.
A MEIDI Intelligent Technology 2011 óta gyárt akusztikus alkatrészeket. A cég Jiangsu-ban (Kína) található gyára ISO 9001 tanúsítvánnyal rendelkező minőségirányítási rendszer szerint működik, és integrálja a házon belüli LCP-öntést, az automatizált tekercselést, az SMD-összeszerelést és a 100%-ban beépített akusztikai tesztelést. Ez a vertikális integráció lehetővé teszi a MEIDI számára, hogy irányítsa a teljes gyártási láncot, a nyersanyagtól a kész komponensig, és állandó minőséget tartson fenn nagy mennyiségben.
Az MLT-5030 ugyanazokon az automatizált SMD-sorokon készül, amelyek a MEIDI autóipari és ipari ügyfeleit szolgálják ki. Minden egyes tétel a termékleírásban meghatározott megbízhatóság-ellenőrzési programon esik át. A környezeti stressz-szűrés magában foglalja a 48 órás magas hőmérsékletű expozíciót +80 °C-on, a 48 órás hidegáztatást -30 °C-on, és öt hősokk ciklust ezen hőmérsékletek között. A mechanikai robusztusságot 10 Hz-től 55 Hz-ig terjedő rezgésvizsgálat igazolja 1,0 mm amplitúdóval minden tengelyen, majd három 75 cm-es szabadesés követi a keményfa felületre. A nedvességállóságot 50°C-on és 90–95%-os relatív páratartalom mellett értékelik 48 órán keresztül, és a forrasztás integritását 250°C-os forrasztási hőteszttel és teljes újrafolyási profilozással ellenőrzik.

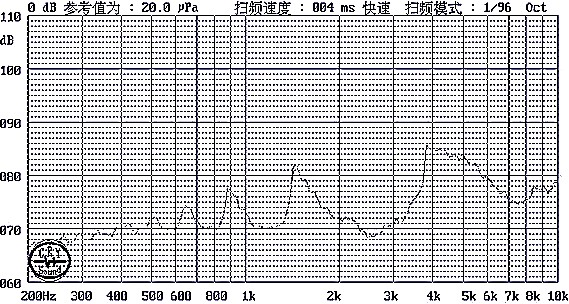

Az MLT-5030 tipikus gyártási teljesítménye tíz egységből álló minta alapján 87,8 dB és 89,5 dB közötti hangnyomást, 86,7 mA és 89,0 mA közötti áramerősséget és stabil 4000 Hz-es rezonanciafrekvenciát mutat. Ezek a számok a gyártási folyamat által elért egységességet mutatják, és a teljes tételes vizsgálati jelentésekkel együtt elérhetők az ügyfelek számára.
1. Hogyan hasonlítható össze akusztikailag az MLT-5030 a 2,0 mm-es MLT-5020 modellekkel?
A 3,0 mm-es üreg nagyobb belső rezonanciatérfogatot biztosít az MLT-5030-nak, ami magasabb hangnyomást eredményez. Míg a garantált minimum 80 dB, a gyártási minták rutinszerűen 87 dB és 89 dB között mérnek. Az 5,0 × 5,0 mm-es alapterület megegyezik, így az MLT-5030 PCB-csere nélkül helyettesítheti a 2,0 mm-es hangjelzést, mindaddig, amíg a további 1,0 mm-es magasság elérhető a tábla felett.
2. Mekkora minimális távolság szükséges az MLT-5030 felett?
A hangjelző teste 3,0 mm-rel a PCB felülete fölé nyúlik. Az akusztikus akadályok elkerülése érdekében tanácsos legalább 4-5 mm-es szabad zónát tartani a tábla felületétől, beleértve a hangportot is. A rekesznyíláshoz túl közeli felület csökkentheti az érzékelt hangerőt és eltolhatja a frekvenciamenetet.
3. Cserélhetem az átmenő furatú mágneses hangjelzést az MLT-5030-ra?
Igen, az 5*3 mm-es SMD mágneses passzív hangjelző felületre szerelhető alternatívát kínál 5,0 mm-es négyzetméternél. A PCB-t újra kell tervezni az SMD padokhoz, de a 12 Ω-os tekercs és a 3 V-os meghajtó sok 3,3 V-os logikai áramkörrel kompatibilis, amelyek korábban átmenő lyukakat vezettek. A tranzisztoros puffer továbbra is használható, ha a meglévő áramkör már tartalmaz ilyet.
4. Az MLT-5030 alkalmas akkumulátoros eszközökhöz?
A 3,0 V-on 100 mA maximális áramfelvétellel a hangjelző a legtöbb akkumulátor-konfigurációhoz kezelhető, beleértve az egycellás Li-ion és a 3 V-os gombelemeket. A 2V-tól 4V-ig terjedő működési tartomány lefedi egy lítiumcella kisülési görbéjét szabályozás nélkül. Ultrakis energiaigényű alkalmazásoknál a PWM kitöltési tényezőjének 50% alá csökkentése tovább csökkentheti az átlagos áramerősséget, némi hangnyomás árán.
5. Milyen visszafolyási profil javasolt az MLT-5030-hoz?
A fekete LCP ház ellenáll a szabványos ólommentes visszafolyásnak, 255±5°C-os csúcsértékkel 3 másodpercig, majd 40-70 másodperces előmelegítést követően 180°C-on. Legfeljebb három visszafolyás megengedett. A részletes profilt a termékleírás tartalmazza, és a MEIDI útmutatást tud adni a sütő egyes beállításaihoz.
Árajánlat kéréséhez, műszaki minták rendeléséhez vagy az OEM/ODM testreszabásának megvitatásához lépjen kapcsolatba a MEIDI-vel a kérdőíven keresztül. Az alkalmazásmérnöki csapat segítséget nyújthat a burkolat akusztikájában, a meghajtó áramkör optimalizálásában és az újrafolyamat-profil érvényesítésében az Ön termelési környezetében. A MEIDI vertikálisan integrált gyártási rendszere és ISO 9001 minőségbiztosítási rendszere biztosítja a nagy volumenű programokhoz szükséges konzisztenciát.
