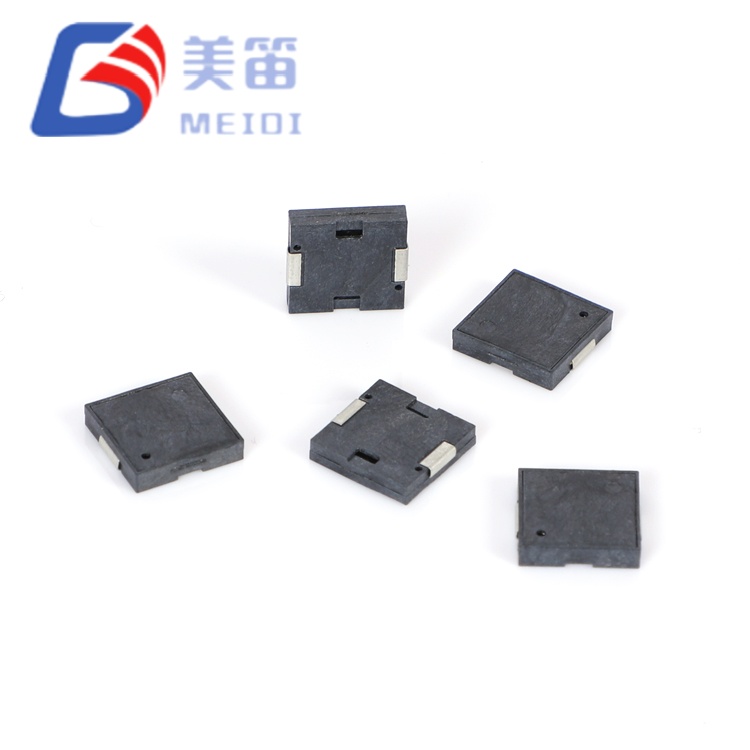

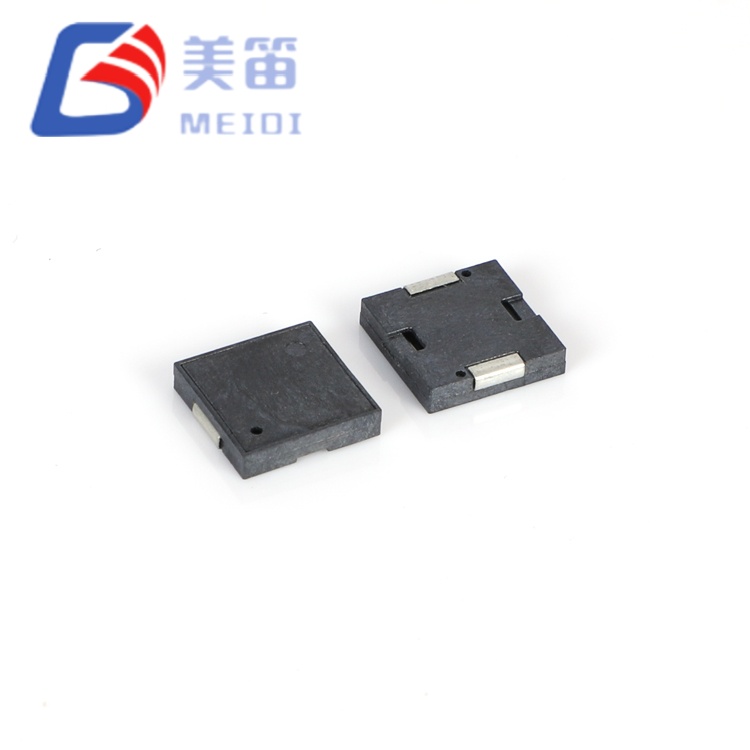

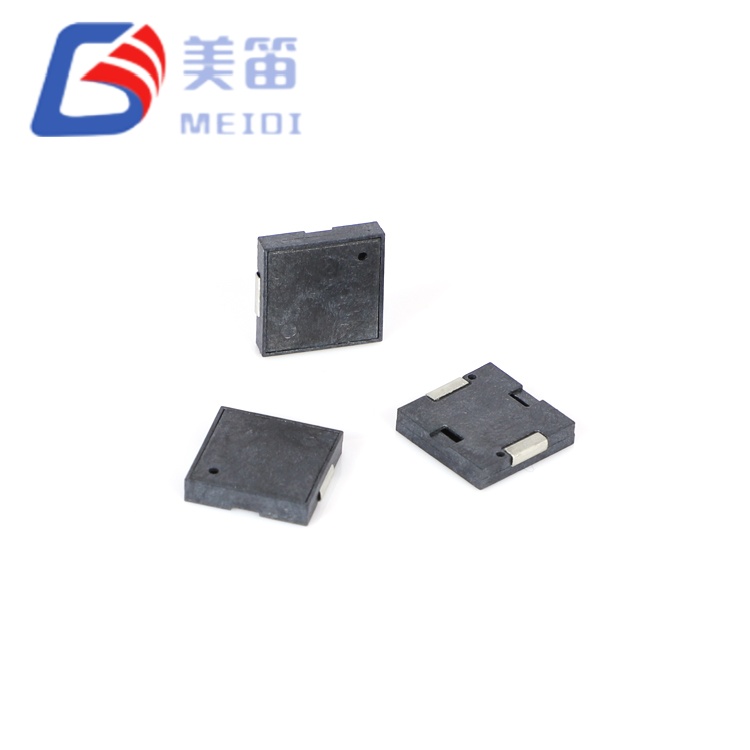

A 9 × 9 × 1,8 mm-es SMD piezoelektromos passzív hangjelző egy felületre szerelhető passzív piezoelektromos berregő, amelyet olyan alkalmazásokhoz terveztek, amelyek tiszta hangjelzést igényelnek nagyon kis helyigény és szigorú energiatakarékosság mellett. Mindössze 1,8 mm-es magasságával és 9,0×9,0 mm-es talpával olyan szerelvényekbe is elhelyezhető, ahol a hagyományos hangjelzők egyszerűen nem férnek el. A kapacitív meghajtás elve 5 mA-en vagy az alatt tartja az üzemi áramot 5 V névleges feszültség mellett, így nincs szükség flyback diódákra, és lehetővé teszi a közvetlen mikrokontroller meghajtást.
Egyetlen alkatrész 1 V-tól 25 V-ig terjedő működési tartományt fed le, ami azt jelenti, hogy ugyanaz a berregő 3,3 V-os logikai áramköröket, 12 V-os autósíneket és 24 V-os ipari vezérlőpaneleket szolgál ki további szabályozás nélkül. 5 V-on a hangnyomásszint garantáltan eléri a 70 dB-t 10 cm távolságban, 4000±300 Hz-en tartva a rezonanciafrekvenciát. A megadott 12000pF (±30%) kapacitás egyszerű meghajtótervezést tesz lehetővé, míg a fekete LCP ház ellenáll a visszafolyó forrasztásnak és a folyamatos működésnek –30°C és +70°C között.
Passzív piezoelektromos jelátalakítóként a 9 × 9 × 1,8 mm-es SMD piezoelektromos passzív hangjelző külső váltakozó áramú jelet igényel, jellemzően négyszöghullámot vagy PWM hullámformát a 4000 Hz-es rezonanciapont közelében. A váltakozó elektromos tér alkalmazásakor a kerámia elem deformálódik és hanghullámokat generál, mágneses összetevők nélkül. Ez a működési elv kiküszöböli a mágneses hangjelzőkben előforduló induktív visszarúgást, így a meghajtó áramkör elnyomó diódák nélkül és összességében kevesebb alkatrészből építhető fel.
Az eszköz legfeljebb 5 mA-t vesz fel az 5 V-os, 4000 Hz-es tesztkörülmények között, és mivel a terhelés túlnyomórészt kapacitív (körülbelül 3,3 kΩ reaktancia a rezonanciánál), a tervezési hangsúly az áramellátásról a feszültségingadozásra helyeződik. A széles 1–25 V-os bemeneti tartomány lehetővé teszi, hogy ugyanaz a berregő több rendszerfeszültségen is működjön, és a hangnyomásszint előre láthatóan növekszik a meghajtó amplitúdójával. 5 V csúcstól csúcsig a minimális kimenet 70 dB 10 cm-en; a magasabb feszültségek ennek megfelelően magasabb zajszintet eredményeznek.
A 0,4 g súlyú és fekete LCP-be öntött csomag kompatibilis a szabványos újrafolyó forrasztással, és akár három hőcikluson is át tud menni a termék specifikációi szerint. A dokumentáció tartalmaz egy 10 egységből álló minta vizsgálati jelentést, amely reális képet ad a tervezőknek a gyártás egységességéről, 71,8 dB és 76,4 dB közötti zajszinttel és 11 385 pF és 12 950 pF közötti kapacitásértékekkel.
Egyedi meghajtóáramköri javaslatokért vagy a feszültségsínnel és a munkaciklussal való integráció megvitatásához forduljon a MEIDI alkalmazásmérnökéhez.
A kapacitív piezoelektromos szerkezet azt jelenti, hogy nincs elektromágneses tekercs, és ezért nincs kezelhető induktív tranziens; A ≤5 mA névleges áramerősségnek köszönhetően a hangjelző alkalmas energiaérzékeny kialakításokhoz, extra elnyomó komponensek nélkül.

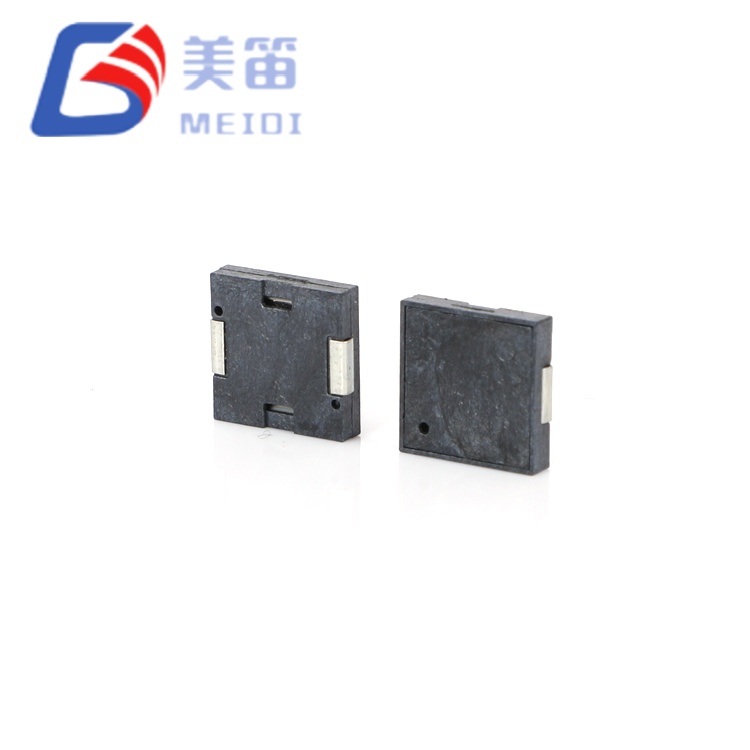

A mindössze 1,8 mm magas és 9,0 mm alapterületű MLT-9018 illeszkedik az egymásra rakott táblákban, vékony kijelzőmodulokban és kártyaolvasó mechanizmusokban található szűk függőleges távolságokba.
Az 1–25 V-os üzemi feszültségtartomány lefedi a 3,3 V-os logikát, az 5 V-os rendszereket, a 12 V-os autóvezetékeket és a 24 V-os ipari buszokat, lehetővé téve egy cikkszámmal több feszültségspecifikus alternatíva helyettesítését.
A rezonanciafrekvencia 4000 Hz-en van rögzítve ±300 Hz-es gyártási tűréshatárral, így a firmware-csapatok jól meghatározott akusztikus célt adnak.
12000pF (±30%) névleges kapacitás van megadva 1 kHz-en és 25°C-on, hogy segítse a reaktív terhelés számítását a tervezési szakaszban.
Az üzemi hőmérsékleti tartomány –30°C-tól +70°C-ig terjed, ami túlmutat sok kereskedelmi minőségű berregő szokásos −20°C-os padlóján.
A MEIDI Intelligent Technology 2011 óta gyárt akusztikus alkatrészeket, és vertikálisan integrált létesítményt üzemeltet Jiangsuban, Kínában. A gyár egyesíti a házon belüli LCP fröccsöntést, az automatizált SMD összeszerelő sorokat és a 100%-ban beépített akusztikai tesztelést az ISO 9001 tanúsítvánnyal rendelkező minőségirányítási rendszer alapján. Ez az infrastruktúra támogatja az olyan nagy mennyiségű komponensek következetes gyártását, mint az MLT-9018, és minden szállítmányról részletes tételnyilvántartást vezetnek.
Az MLT-9018 a termékleírásban meghatározott átfogó megbízhatósági tesztprogramnak van alávetve. A környezeti stressz-szűrés magában foglalja a 48 órás magas hőmérsékletű áztatást +80±2°C-on, a 48 órás hideg expozíciót -30±2°C-on, valamint öt hősokk ciklust e szélsőségek között 30 perces tartózkodással minden hőmérsékleten. A mechanikai tartósságot 10 Hz-től 55 Hz-ig terjedő rezgésteszttel igazolják, 1,0 mm-es amplitúdóval mindhárom tengelyen, majd három 75 cm-es szabadesés után egy 10 mm-es keményfa felületre.
A nedvességgel szembeni ellenállást 48 órás 50±5°C-os 90–95%-os relatív páratartalom melletti kitettség igazolja, 2 órás környezeti helyreállítási időszakkal. A forrasztás integritását 10 másodperces bemerítéssel 250±5°C-on úgy, hogy az alkatrész teste a forrasztástól 2,0 mm-re kell elhelyezni, valamint a forrasztási specifikációnak megfelelő teljes visszafolyási profilteszttel.
Ezeket a teszteket tételenként hajtják végre, és az eredményül kapott jelentések elérhetők azon ügyfelek számára, akik saját minősítési folyamatukhoz dokumentációt igényelnek. A kiterjesztett minősítést igénylő alkalmazások esetében, mint például az autóipari vagy orvostechnikai eszközök szabványai, a MEIDI mérnökcsapata további szűrési protokollokat tud megvitatni.

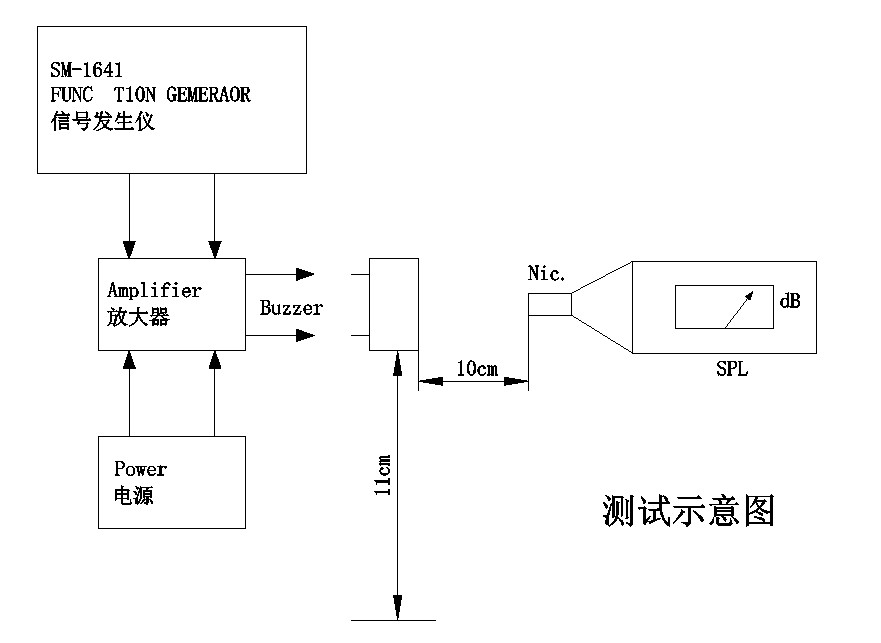

| Paraméter | Érték | Tesztkörülmények |
| Termék típusa | Piezoelektromos SMD passzív hangjelző | — |
| Névleges feszültség | 5 V (Vp-p) | Rezonancia frekvencia referencia |
| Üzemi feszültség | 1–25 V (Vp-p) | Hajtásjel csúcs |
| Hangkimenet 10 cm-en | ≥ 70 dB | 5V, 4000 Hz, 10 cm |
| Üzemi áram | ≤ 5 mA | 5V-on, 4000 Hz-en |
| Rezonancia frekvencia | 4000 ± 300 Hz | Névleges feszültségen |
| Kapacitancia | 12000 ± 30% pF | 1 kHz-en, 25 °C-on |
| Üzemi hőmérséklet | -30 °C ~ +70 °C | Folyamatos |
| Tárolási hőmérséklet | -40 °C ~ +85 °C | Nem működő |

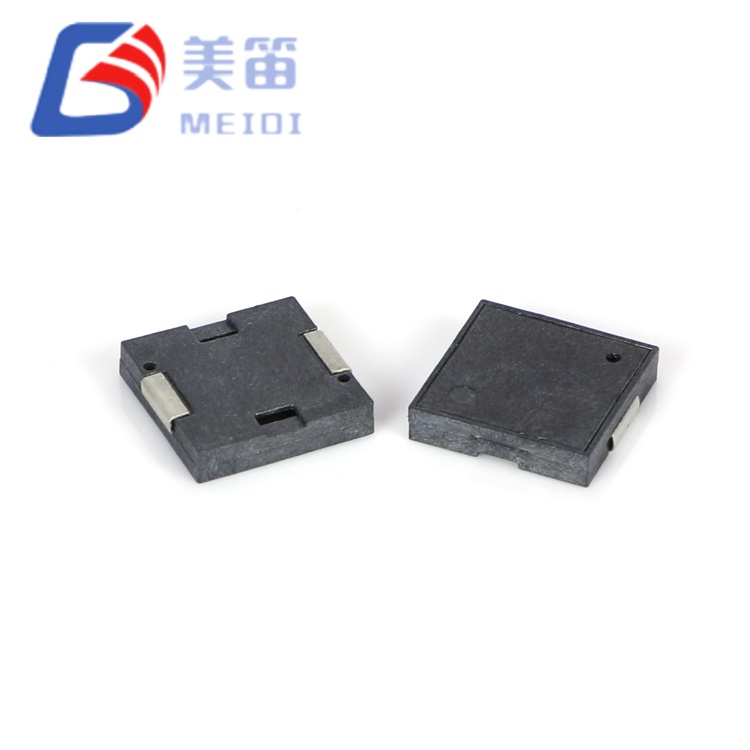

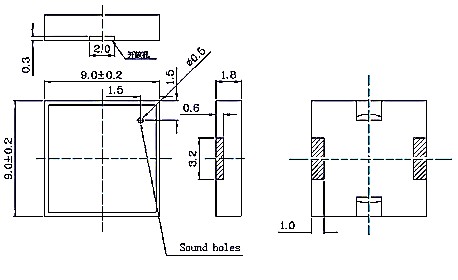

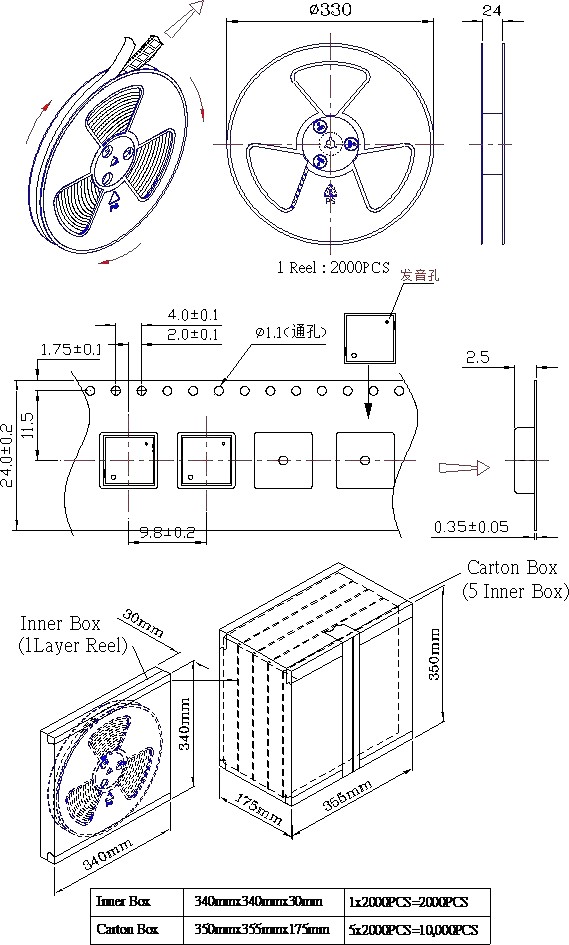

| Méretek (H × Szé × Ma) | 9,0 × 9,0 × 1,8 mm | Csak test |
| Súly | 0,4 g | Tipikus |
| Ház anyaga | Fekete LCP | — |
| Forrasztás (ajánlott) | Visszafolyás: 255 ± 5 °C, 3 s; Melegítse elő 180 °C-ra, 40-70 s | Specifikációnként legfeljebb 3 menet |
| Forrasztás (hullám) | 255 ± 15 °C, 4-6 s | 2-3 passz |
| Forrasztás (kézi) | 360 ± 10 °C, 2-5 s | 2-3 passz |
| Paraméter | Mintatartomány |
| Hangnyomás | 71,8 – 76,4 dB |
| Frekvencia | 4000 Hz |
| Kapacitancia | 11385 – 12950 pF |
| Átmérő | 9,0 mm |
| Magasság | 1,8 mm |
A mintaadatok a tipikus termelési egységességet mutatják. Csak a fő specifikációs táblázatban szereplő garantált határértékek vonatkoznak minden gyártási tételre.
Az alábbi javasolt felhasználási területek az MLT-9018 elektromos és mechanikai jellemzőin alapulnak. Tervezési útmutatóként szolgálnak, és meg kell erősíteni a végtermék speciális követelményei alapján.
•Akkumulátorral működő hordozható eszközök: az 5 mA-es áramfelvétel meghosszabbítja az érmecellákkal vagy kis lítiumcsomagokkal működő termékek működési idejét.
•Hidegkörnyezetű berendezések: a -30°C-os alsó működési határ hűtött logisztikai nyomkövetőket, kültéri érzékelőket és fűtetlen ipari szekrényeket támogat.
•Vékony elektronikai szerelvények: 1,8 mm-es magasság lehetővé teszi az ultravékony kijelzőkbe, membránpanelekbe és kártyaolvasó előlapokba való integrálást.
•Többfeszültségű ipari csomópontok: az 1–25 V-os bemenet kiküszöböli a feszültségátalakító áramköröket, leegyszerűsítve az 5 V-os, 12 V-os és 24 V-os buszokon történő működést.
• Autóbelső modulok: a közvetlen 12 V-os kompatibilitás megfelel a műszerfali csengőhangoknak, a parkolóérzékelő visszajelzéseinek és a biztonsági öv-emlékeztetőknek.
•IoT-végpontok és érzékelőátjárók: az alacsony aktív áram jól illeszkedik az energiagyűjtéshez vagy a hosszú élettartamú akkumulátor-alkalmazásokhoz.
| Tervezési szempont | MLT-9018 specifikáció |
| Jelenlegi költségvetési korlát | ≤5 mA üzemi áram specifikációnként |
| Feszültségsín variáció | Az 1–25 V működési tartomány több rendszerfeszültséget fed le egyetlen SKU-ban |
| Függőleges távolság | 1,8 mm-rel a tipikus 2,0–2,5 mm-es alternatívák alatt |
| Alacsony hőmérsékletű működés | -30 °C üzemi határ specifikációnként |
| A meghajtó áramkör egyszerűsége | Nincs induktív visszarúgás; nincs szükség flyback dióda |
| Kapacitív terhelési jellemzők | 12000 pF a reaktív impedancia kiszámításához |
A 9 × 9 × 1,8 mm-es SMD piezoelektromos passzív hangjelzőt kifejezetten olyan helyzetekre fejlesztették ki, ahol az áram, a hely és a feszültség rugalmassága az elsődleges korlát. A kapacitív jellege körülbelül 3,3 kΩ reaktív terhelést jelent rezonancián, ami azt jelenti, hogy a meghajtónak feszültségingadozást kell leadnia a nagy folyamatos áram helyett; ez a megkülönböztetés gyakran egy egyszerűbb és költséghatékonyabb hajtási fokozathoz vezet a mágneses átalakító-konstrukciókhoz képest.
Minták állnak rendelkezésre értékeléshez, így az akusztikus kimenetet és az áramfelvételt saját meghajtó hullámformájával és PCB-elrendezésével mérheti.
1. Milyen típusú meghajtó jelre van szüksége az MLT‑9018-nak?
Az MLT-9018 egy passzív piezoelektromos hangjelző, és külső váltakozó áramú jelre van szüksége, általában négyszöghullámra vagy közel 4000 Hz-es PWM-re. Egyenáramú feszültség önmagában nem ad hangot. A meghajtó áramkörnek a kapcsolási frekvencián kell töltenie és kisütnie az 12000pF kapacitást; az átlagos áramerősség alacsony, de a pillanatnyi csúcsáramot össze kell hasonlítani a vezető képességével.

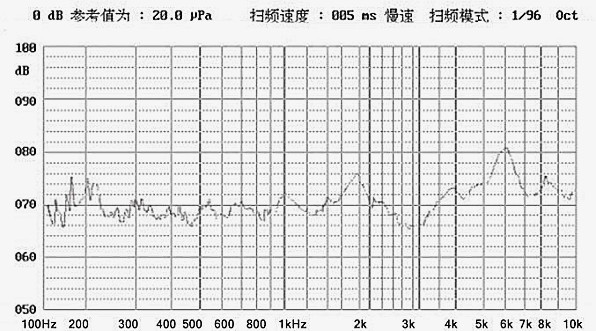

2. Hogyan változik a hangnyomás az üzemi feszültség függvényében az 1–25 V tartományban?
A hangnyomás a meghajtófeszültség amplitúdójával nő. A ≥70dB-es garancia 5V névleges feszültség mellett jár. Alacsonyabb feszültségeknél a kimenet csökken, magasabb feszültségnél pedig emelkedik. Feszültségspecifikus akusztikai adatok a MEIDI-től kérhetők.

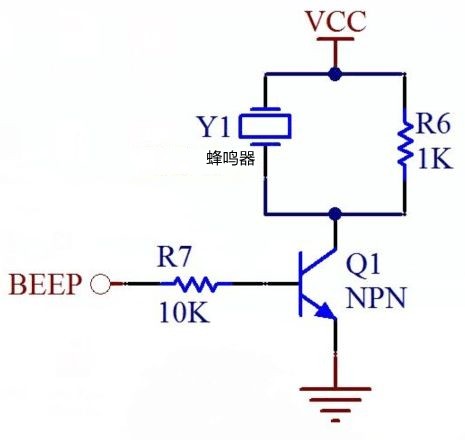

3. Meghajtható az MLT‑9018 közvetlenül a mikrokontroller GPIO érintkezőjéről?
Közvetlen hajtás egy 3,3 V-os vagy 5 V-os GPIO-ról lehetséges, ha a tű 4000 Hz-en 12000pF meddőáramot képes adni. A ≤5 mA-es átlagérték sok GPIO specifikációba esik, de a kapacitív kapcsolás során a töltőáram csúcsértéke magasabb lehet. 12 V-os és 24 V-os működéshez tranzisztoros puffer vagy dedikált piezo meghajtó ajánlott. A MEIDI referencia áramköröket biztosít a gyakori beállításokhoz.
4. Mi a jelentősége az 12000 pF kapacitás specifikációnak?
A kapacitás határozza meg a reaktív impedanciát: Z = 1/(2πfC). 4000 Hz-en ez körülbelül 3,3 kΩ-nak felel meg. A meghajtó áramkörnek áramot kell adnia ehhez a reaktív terheléshez. A vezetőfokozat tervezésénél figyelembe kell venni a ±30%-os tűréshatárt (8400-15600pF). Az alkalmazásmérnökök segíthetnek az alkatrészek kiválasztásában.
5. Mi a különbség a minta vizsgálati adatok és a garantált specifikációk között?
A mintajelentés (10 egységnyi mérés) tipikus értékeket mutat, például 71,8 dB és 76,4 dB közötti hangnyomást. Ezek csak referenciaként szolgálnak. A garantált specifikációk a következők: hangnyomás ≥70dB, frekvencia 4000±300Hz és kapacitás 12000±30% pF. Gyártási vizsgálati protokollok kérésre rendelkezésre állnak.
6. A MEIDI testreszabja ezt a hangjelzőt?
Igen, OEM és ODM szolgáltatások állnak rendelkezésre. Az olyan paraméterek, mint a frekvencia, a feszültség, a méretek és a vízszigetelés az egyedi igényeknek megfelelően módosíthatók. Lépjen kapcsolatba az alkalmazási csapattal a célspecifikációval a megvalósíthatósági értékelés érdekében.
A hajtásáramkör-tervezési útmutatásért, a feszültségspecifikus akusztikus mérésekért, a hideg környezetben történő telepítési javaslatokért vagy az OEM testreszabásának megvitatásához küldje el igényeit a kapcsolatfelvételi űrlapon. A MEIDI alkalmazásmérnöki csapata általában egy munkanapon belül válaszol a műszaki dokumentációval és a mennyiségi árakkal.
A Jiangsu tartományban található MEIDI gyár 2011 óta szállít piezoelektromos és elektromágneses akusztikus alkatrészeket a globális ügyfelek számára. A vállalaton belüli LCP-öntéssel, automatizált SMD-összeszereléssel és teljes akusztikai teszteléssel a vállalat az autóelektronikától és az ipari vezérlésektől az orvosi eszközökig és az intelligens otthoni rendszerekig terjedő iparágakat szállít. Az ISO 9001 minőségirányítás és a dedikált megbízhatósági laboratórium minden általunk közzétett termékspecifikáció alapját képezi.
