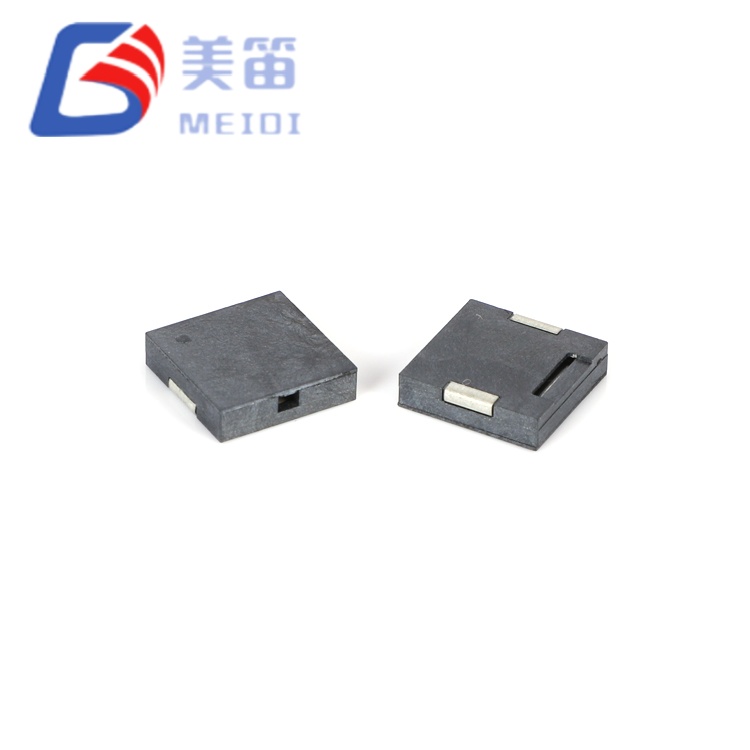

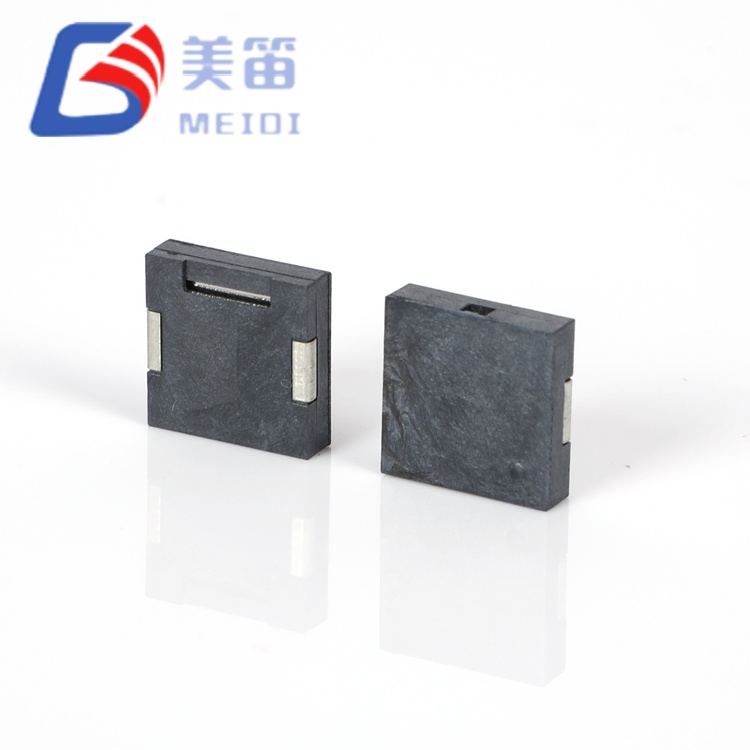

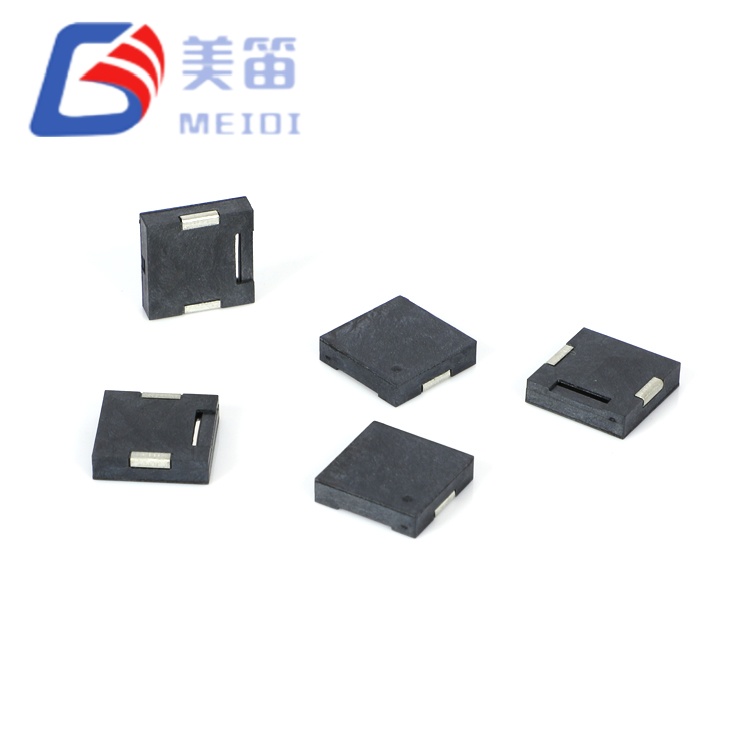

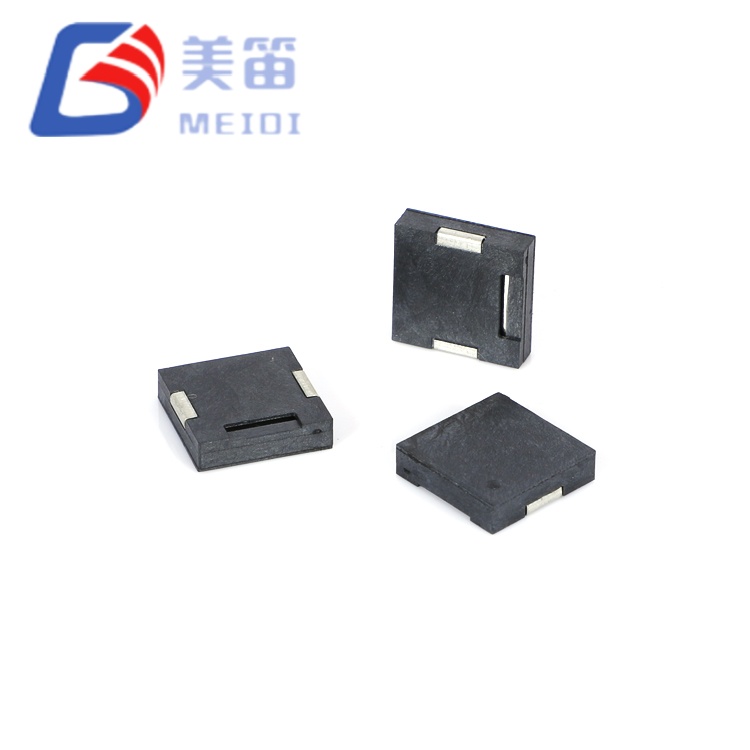

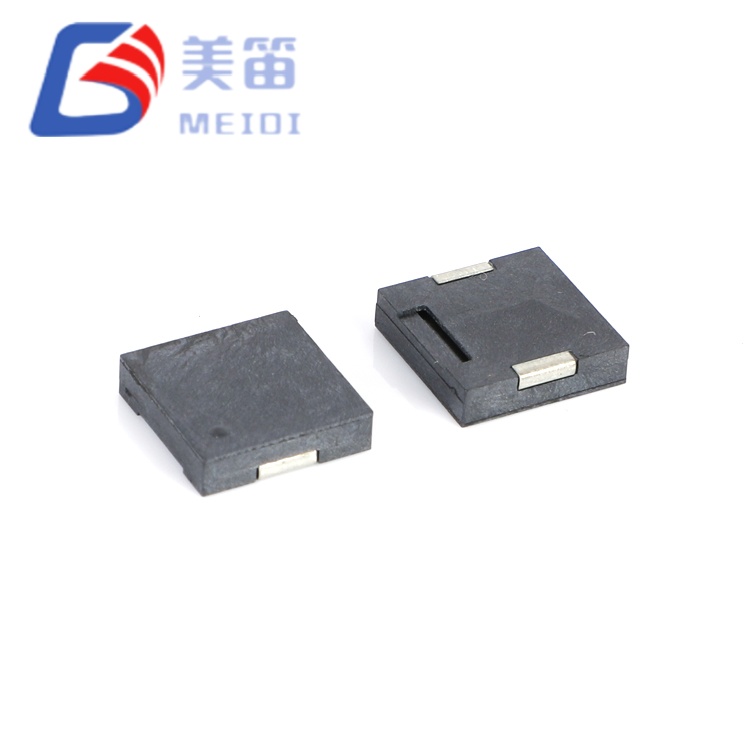

A 12*12*3 mm-es SMD piezoelektromos passzív hangjelző egy felületre szerelhető passzív piezoelektromos zümmer, amely széles, 1–25 V-os meghajtójelet fogad, így egyetlen alkatrész lefedi a 3,3 V-os logikai sínektől a 24 V-os ipari buszokig mindent. Rezonanciafrekvenciája 4000 Hz-re összpontosul, és a névleges 3 V-on az áramfelvétel 5 mA alatt marad, így praktikus elemes műszerekhez és fix telepítésekhez is. A 12 mm-es négyzetméteres alapterületével és mindössze 3 mm-es magasságával a berregő beilleszthető sűrű PCB-szerelvényekbe, ahol a hely és az energia szorosan kezelhető.
Mivel a 12*12*3 mm-es SMD piezoelektromos passzív hangjelző passzív jelátalakító, külső váltakozó áramú hullámformát igényel, jellemzően négyszöghullámot vagy PWM jelet 4000 Hz-en vagy ahhoz közel. Ezzel a firmware teljes mértékben vezérelheti a hang karakterét: a bekapcsolás időzítése, a frekvenciamoduláció és a többhangú minták szoftveresen definiálhatók hardver megváltoztatása nélkül. A széles tápfeszültség tolerancia azt jelenti, hogy ugyanaz a berregő használható a különböző sínfeszültségű termékváltozatokon, ami leegyszerűsíti a beszerzést és a minősítést.

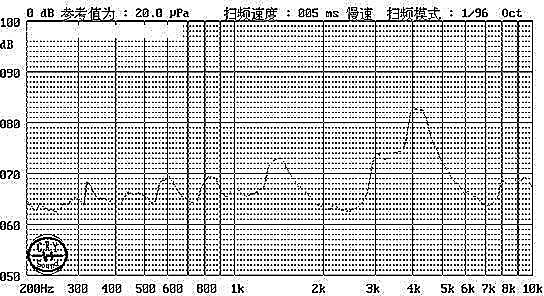

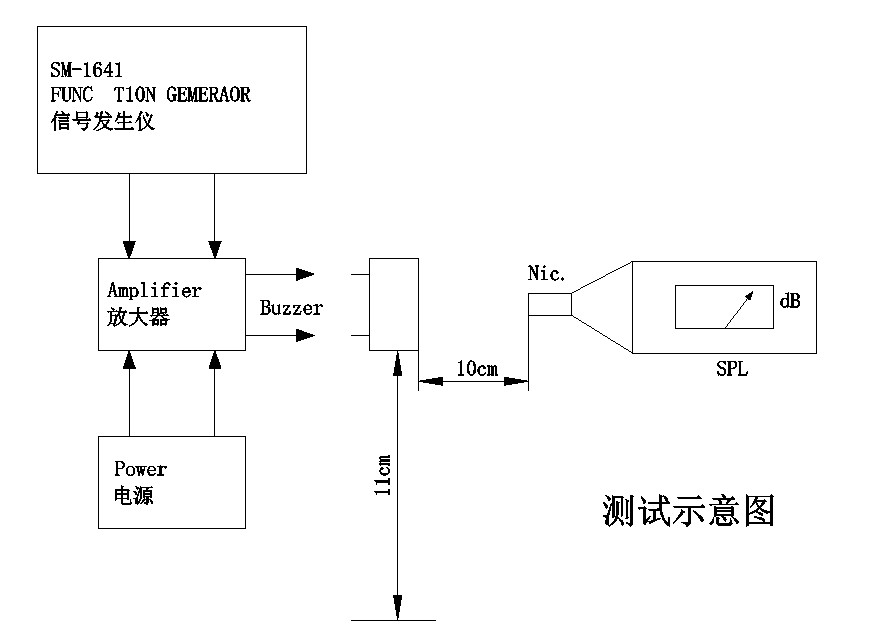

A 4000 Hz-es középfrekvencia a 2–5 kHz-es sávban helyezkedik el, ahol az emberi fül a legnagyobb érzékenységgel rendelkezik, így a riasztások még szerény hajtásszinteken is jól hallhatók. 3 V csúcstól csúcsig a garantált minimális hangnyomás 80 dB 10 cm-en, és a minta mérése általában meghaladja a 83 dB-t. A piezoelektromos elem kapacitív jellege kiküszöböli a mágneses kibocsátást, ami előnyt jelent, ha a hangjelzőt érzékeny analóg vagy RF áramkörök közelében helyezik el.
| Paraméter | Érték | Tesztkörülmények |
| Termék típusa | Piezoelektromos passzív hangjelző | — |
| Névleges feszültség | 3 V (Vp-p) | Csúcstól csúcsig referencia |
| Üzemi feszültség | 1–25 V (Vp-p) | Teljes funkcionális tartomány |
| Rezonancia frekvencia | 4000 ± 300 Hz | Névleges feszültségen |
| Hangkimenet 10 cm-en | ≥ 80 dB | 3 V-on, 4000 Hz-en |
| Üzemi áram | ≤ 5 mA | 3 V-nál |
| Kapacitancia | 14 000 ± 30% pF | 1 kHz-en, 25 ℃ |
| Üzemi hőmérséklet | -30 ℃ ~ +70 ℃ | Folyamatos |
| Tárolási hőmérséklet | -40 ℃ ~ +85 ℃ | Nem működő |

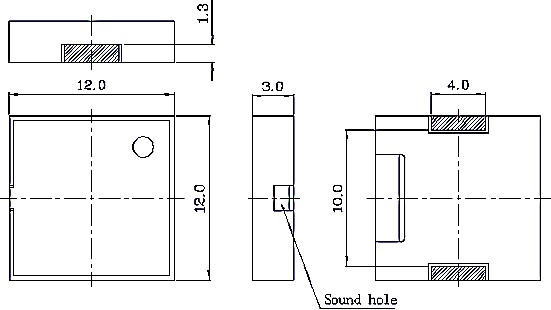

| Méretek (H × Szé × Ma) | 12,0 × 12,0 × 3,0 mm | Csak test |
| Súly | 0,4 g | Tipikus |
| Ház anyaga | Fekete LCP | Reflow kompatibilis |
| Szerelés típusa | SMD | Visszafolyás: 255 ± 5 ℃, legfeljebb 3 menet |
Fogyasztói készülékek interfészek: ciklus végi és hibariasztások mosógépekben, mikrohullámú sütőkben és légtisztítókban, ahol egyetlen hangjelzés képes kiszolgálni az 5V-os és 12V-os vezérlőkártyákat feszültségváltás nélkül.
Intelligens otthoni panelek és IoT-átjárók: állapotjelző hangok a Wi-Fi-párosításhoz, a biztonsági élesítéshez és a hangasszisztens nyugtázásához, közvetlenül egy 3,3 V-os GPIO-ról.
Kereskedelmi hűtő- és HVAC-berendezések: ajtónyitott ajtók és hőmérséklet-küszöb riasztók a vitrinekben és bejárati hűtőkben, amelyek a kiterjesztett üzemi hőmérséklet-tartomány előnyeit élvezik.
Akkumulátoros hordozható műszerek: kézi fogyasztásmérők és környezeti monitorok, ahol az 5 mA alatti áramfelvétel meghosszabbítja a működési időt.
Gépjármű-utángyártott tartozékok: 12 V-os közvetlen hajtás a biztonsági öv-emlékeztetőkhöz, a parkolóérzékelő visszajelzéséhez és a töltésjelzőkhöz.
| Tervezési követelmény | MLT-1230 attribútum |
| Egy hangjelzés több termékfeszültséghez | Az 1–25 V-os tartomány lefedi a 3,3 V-os, 5 V-os, 12 V-os és 24 V-os síneket, megszilárdítva a készleteket és leegyszerűsítve a darabjegyzék-kezelést. |
| Alacsony energiafogyasztás | ≤5mA 3V-on alkalmas akkumulátor- és energiagyűjtő rendszerekhez; a tényleges fogyasztás a hajtás feszültségétől és a munkaciklustól függ. |
| Világos figyelmeztetés minden korosztály számára | A 4 kHz-es rezonancia minden demográfiai csoportban következetesen érzékelhető, és a hang jól áthalad a tipikus műanyag burkolatokon. |
| EMC-barát elhelyezés | Nincs mágneses mező vagy induktív kapcsolási zaj, így a hangjelző antennák, érzékelők vagy precíziós analóg áramkörök közelébe helyezhető. |
| Vékony ház integráció | A 3 mm-es magasság elfér a kijelzők, az akkumulátorok és az árnyékoló dobozok alatt a hordozható és panelre szerelt termékekben. |

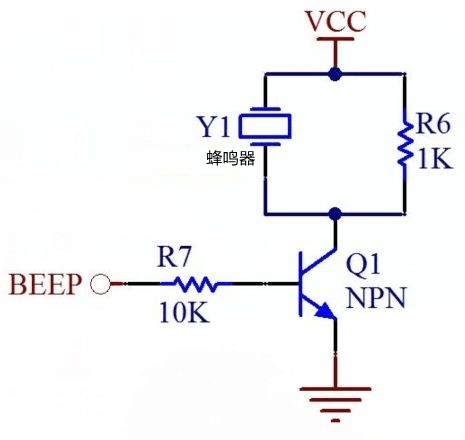

Az 14000pF kapacitás körülbelül 2,8 kΩ reaktív terhelést jelent 4000 Hz-en. A legtöbb 3,3 V-os MCU kimenet ezt közvetlenül meg tudja hajtani, de 12 V-os vagy 24 V-os működéshez egy egyszerű tranzisztoros puffer vagy egy dedikált piezo meghajtó ajánlott a nagyobb feszültségingadozás kezelésére. A referenciavázlatok a MEIDI alkalmazáscsapatától szerezhetők be.
A MEIDI Intelligent Technology 2011 óta foglalkozik akusztikus alkatrészek tervezésével és gyártásával. A vállalat vertikálisan integrált gyára Jiangsuban, Kínában, az LCP fröccsöntéssel, az automatizált SMD-összeszereléssel, a piezoelektromos kerámiafeldolgozással és a 100%-os végponti akusztikai teszteléssel foglalkozik. Az ISO 9001 tanúsítvány és a dedikált megbízhatósági laboratórium biztosítja a keretet a nagy mennyiségek állandó minőségéhez.
A 12*12*3 mm-es SMD piezoelektromos passzív zümmögőt ugyanazokon az automatizált vonalakon gyártják, amelyek a MEIDI autóipari és ipari ügyfeleit látják el. Minden gyártási tételt átfogó tesztsorozatnak vetnek alá. A rezonanciafrekvencia az egységek 100%-án ellenőrzött, hogy a 4000±300 Hz-es ablak teljesüljön; a gyártási minták következetesen szűk 4000 Hz-es eloszlást mutatnak. A kapacitást 14000pF ±30%-ra árnyékolják, és a hangnyomásszintet statisztikai mintavétellel igazolják, a tipikus értékek 83,8 dB és 86,7 dB között mozognak. A környezeti stressz-szűrés 48 órás +80°C-on, 48 órás -30°C-on és öt hősokk ciklusból áll. A mechanikai robusztusságot rezgésvizsgálat és 75 cm-es ejtési tesztek, míg a forrasztás integritását a forrasztás hőállósága és a teljes újrafolyási profilozás igazolja. Minden vizsgálati feljegyzés a házon lévő tételkódhoz kapcsolódik, és tíz évig megőrződik.
1. Hogyan hat a széles feszültségtartomány a meghajtó áramkörre?
3V-on sok mikrokontroller képes közvetlenül meghajtani a berregőt, mert az áramfelvétel 5mA alatt van. A tápfeszültség növekedésével a csúcsáram is emelkedik; 12 V-nál vagy 24 V-nál egyszerű tranzisztoros puffer vagy logikai szintű MOSFET ajánlott. Fontos előnye, hogy ugyanaz a hangjelző használható az összes feszültségen, így nincs szükség különböző cikkszámokra.
2. Miért van a rezonanciafrekvencia 4000 Hz-re beállítva?
A 4000 Hz a 2–5 kHz-es tartományba esik, ahol az emberi hallás a legérzékenyebb, így a hang még alacsony hangerőn is könnyen észlelhető. Ez a frekvencia jól terjed a műanyag burkolatokon is, és kevésbé irányított, mint a magasabb frekvenciák, így jó általános célú figyelmeztető hang.
3. Az MLT‑1230 képes hangot vagy zenét előállítani?
Nem. Az eszköz egy keskeny sávú rezonáns átalakító, 4000 Hz-re optimalizálva. Míg a PWM munkaciklusának változtatásával egyszerű minták, például sípolás és csipogás generálható, a beszédet vagy az összetett hangot nem képes reprodukálni. Az ilyen alkalmazásokhoz dinamikus hangszóró vagy szélessávú piezo hangsugárzó használata javasolt.
4. Mit jelent az 14000pF kapacitás a tervezésem szempontjából?
A kapacitás határozza meg a meghajtó által látott reaktív terhelést. 4000 Hz-en a reaktancia körülbelül 2,8 kΩ. Ezt az értéket kell használni a meghajtó által szolgáltatandó csúcsáram kiszámításához. A ±30%-os tűréshatárt a legrosszabb tervezési határoknál kell figyelembe venni.
5. Van-e testreszabás?

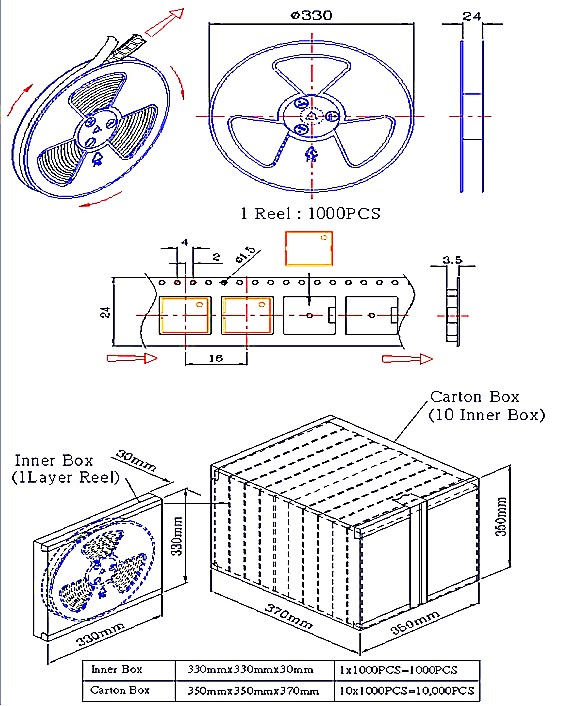

Igen. A MEIDI egyedi frekvenciahangolást kínál 2–5 kHz-es tartományon belül, alternatív kapacitásértékeket és különböző szalag-tekercs konfigurációkat kínál nagy volumenű OEM-projektekhez. Lépjen kapcsolatba az alkalmazáscsapattal a megvalósíthatósági felméréssel és az átfutási idővel kapcsolatos igényeivel.
Adatlapok, feszültség-specifikus akusztikus görbék, hajtásáramkör-referenciatervek vagy OEM-testreszabás esetén küldje el igényeit a kapcsolatfelvételi űrlapon keresztül. A MEIDI alkalmazásmérnökei általában egy munkanapon belül válaszolnak a műszaki dokumentációval és a mennyiségi árakkal.
