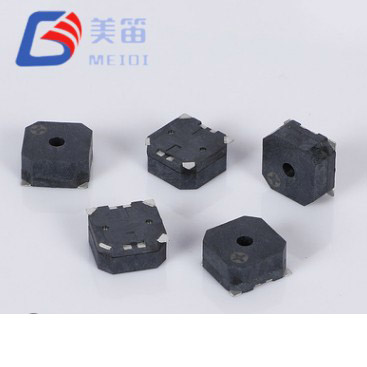

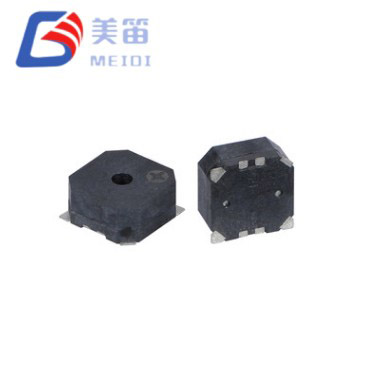

Az 5 V-os, 2700 Hz-es SMD mágneses aktív berregő egy aktív elektromágneses berregő, amely felületre szerelhető, és tiszta, 2700 Hz-es hangot ad a DC feszültség bekapcsolásakor. Mivel az oszcillátor és a meghajtó fokozat az alkatrészbe van integrálva, nincs szükség külső PWM jelre, mikrokontroller időzítőre vagy tranzisztor pufferre. Ez az önálló architektúra csökkenti mind az összetevők számát, mind a firmware többletköltségét, így a hangjelző különösen hasznos azokban a beágyazott rendszerekben, ahol az I/O érintkezők és a feldolgozási ciklusok már más feladatokra vannak kötelezve.
A névleges 5 V-os táp megfelel a szabványos logikai és ipari síneknek, míg a 4 V-tól 7 V-ig terjedő működési ablak a szabályozó toleranciáját és az akkumulátor kisülési görbéit teljesítmény-eltolódás nélkül teszi lehetővé. Névleges feszültség mellett a hangnyomásszint eléri a minimum 85 dB-t 10 cm-es távolságon, amely szint a környezeti zajviszonyok széles tartományában fenntartja a hallhatóságot. A –40°C és +105°C közötti folyamatos üzemi hőmérséklet-tartománynak köszönhetően a berregő olyan szekrényekhez használható, amelyek extrém hidegindításnak vagy hosszan tartó magas hőmérsékletnek vannak kitéve.
A 12,8 mm-es négyzetméter és a 6,5 mm-es magasság miatt ez az alkatrész az ultrakompakt SMD hangjelzések és a nagyobb átmenő lyukú riasztóberendezések közé helyezhető. Fekete LCP háza kompatibilis az újrafolyós, hullámos és kézi forrasztási folyamatokkal, így támogatja a hatékony automatizált összeszerelést. A következő szakaszok részletezik az elektromos és mechanikai jellemzőket, a megbízhatósági vizsgálatokat és a tipikus integrációs forgatókönyveket.
Önálló elektromágneses berregő beépített oszcillátorral: DC alkalmazása, azonnali 2700±300 Hz-es hang fogadása.
•Az aktív kialakítás szükségtelenné teszi a külső PWM-forrást, a meghajtó IC-t vagy az időzítő komponenseket; csak a megadott tartományon belüli egyenfeszültség szükséges
• 4–7 V működési tartomány 5 V-os középpontban, lefedi a szabályozott 5 V-os síneket és a tipikus akkumulátorkisülési profilokat
•≥85 dB hangnyomás 10 cm-en, a garantált minimális kimenet ipari és biztonsági riasztási alkalmazásokhoz
• ≤50mA áramfelvétel névleges feszültség mellett, előre látható adat a beágyazott rendszerek energiaköltség-tervezéséhez
•12,8 × 12,8 × 6,5 mm-es SMD alapterület, alkalmas automatizált pick-and-place és panelre szerelhető kialakításokhoz
• Kiterjesztett működési tartomány –40°C és +105°C között, támogatja a telepítést hőigényes környezetben
•Fekete LCP-ház, 255±5°C-os csúcsig visszafolyással kompatibilis
Az integrált oszcillátor áramkör szükségtelenné teszi a külső hullámforma generálást. A hang elindításához csak egy egyenáramú tápegységre van szükség, amely közvetlenül a terminálokhoz van csatlakoztatva, vagy egy logikailag magas GPIO kimenetre. Ez az aktív topológia ellentétben áll a passzív mágneses berregőkkel, amelyek folyamatos váltóáramú meghajtó jelet és általában dedikált meghajtótranzisztort igényelnek. Azáltal, hogy a gerjesztő elektronikát az alkatrészen belül tartja, az MLT-1365Y-5V csökkenti az anyagjegyzékek számát és leegyszerűsíti a PCB-elrendezést.
A 4 V és 7 V közötti üzemi feszültség tartomány szándékosan szélesebb, mint egyetlen névleges érték. Ez figyelembe veszi az 5 V-os szabályozók kimeneti tűrését és a kisülő akkumulátorok feszültségesését, így az akusztikus kimenet egyenletes marad a valós tápfeszültség-változások között. A rezonanciafrekvencia 2700±300 Hz-ben van megadva, ez a sáv a miniatűr SMD hangjelzőkben megszokott 4 kHz alatt van. Ez az alacsonyabb középfrekvencia eltérő tónusjelleget kínálhat, és eltérően terjedhet a burkolaton belül, ezt a tényezőt érdemes értékelni a prototípus tesztelése során.

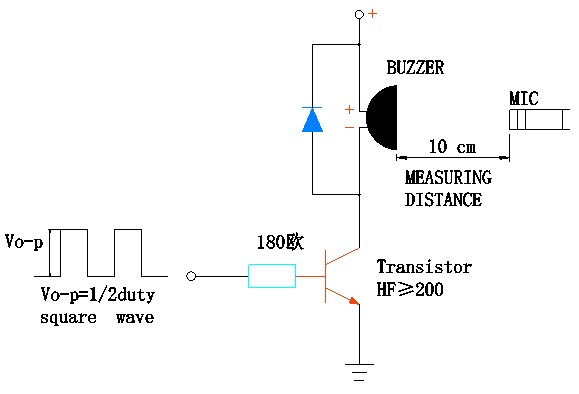

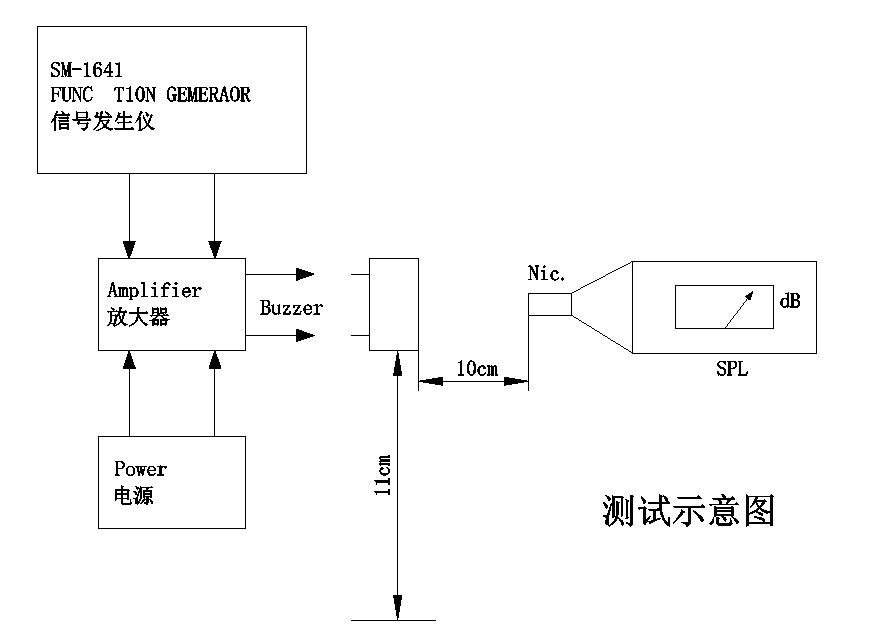

A hangnyomás legalább 85 dB garantált 10 cm-en 5 V-os működés mellett, és a tipikus áramfelvétel 50 mA vagy az alatt marad. Ezek az adatok lehetővé teszik a tervezők számára a tápegység és a hőtartalék pontos méretezését. A 2,5 grammos súlyt és az LCP-házat a szabványos SMT-folyamatokhoz tervezték: 255±5°C-os csúccsal történő visszafolyatás, hullám- és kézi forrasztás egyaránt támogatott a termékspecifikáció szerint.
Az integrált oszcillátor egyenáramot fogad, és azonnal hangot ad; nincs szükség mikrokontroller időzítőre, PWM erőforrásra vagy külső tranzisztorra.
Az 5 V-os középső 4–7 V-os tápablak lefedi a szabályozott síneket és az akkumulátor kisülési görbéit, anélkül, hogy feszültségszabályozásra lenne szükség.
A rezonanciafrekvencia 2700 Hz-en van rögzítve, ±300 Hz-es termelési tűréshatáron belül, ami kiszámítható akusztikus aláírást biztosít.
A hangkimenet ≥85 dB 10 cm-en garantált névleges körülmények között, megfelelve az ipari és biztonsági figyelmeztetések hallhatósági követelményeinek.
A ≤50mA áramfelvétel lehetővé teszi a beágyazott kivitelekben az egyszerű energiagazdálkodást.
A –40°C és +105°C közötti üzemi hőmérséklet-tartomány jóval túlmutat a tipikus fogyasztói minőségi határokon, kültéri, autóipari és nehézipari környezetben történő nyitás esetén.
A 12,8 mm-es négyzet alakú SMD alapterület 6,5 mm magassággal és fekete LCP-házzal kompatibilis a többfolyamatos forrasztással, beleértve az akár három visszafolyó menetet is.
| Paraméter | Érték | Tesztkörülmények |
| Termék típusa | Elektromágneses SMD aktív hangjelző | — |
| Névleges feszültség | 5 V (Vo-p) | Névleges |
| Üzemi feszültség | 4–7 V (Vo-p) | Folyamatos |
| Hangkimenet 10 cm-en | ≥ 85 dB | 5V-nál 10cm |
| Üzemi áram | ≤ 50 mA | 5V-on |

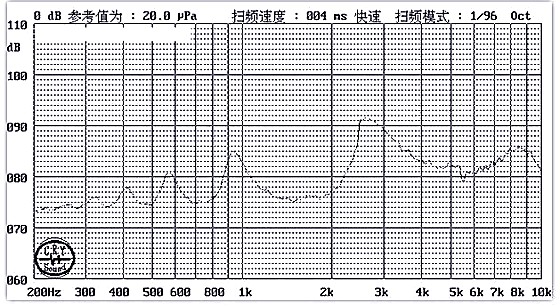

| Rezonancia frekvencia | 2700 ± 300 Hz | Névleges feszültségen |
| Üzemi hőmérséklet | -40 °C ~ +105 °C | Folyamatos |
| Tárolási hőmérséklet | -40 °C ~ +120 °C | Nem működő |
| Méretek (H × Szé × Ma) | 12,8 × 12,8 × 6,5 mm | Csak test |
| Súly | 2,5 g | Tipikus |
| Ház anyaga | Fekete LCP | Reflow kompatibilis |
| Forrasztás (ajánlott) | Visszafolyás: 255 ± 5 °C, 3 s; Melegítse elő 180 °C-ra, 40-70 s | Specifikációnként legfeljebb 3 menet |
| Forrasztás (hullám) | 255 ± 15 °C, 4-6 s | 2-3 passz |
| Forrasztás (kézi) | 360 ± 10 °C, 2-5 s | 2-3 passz |

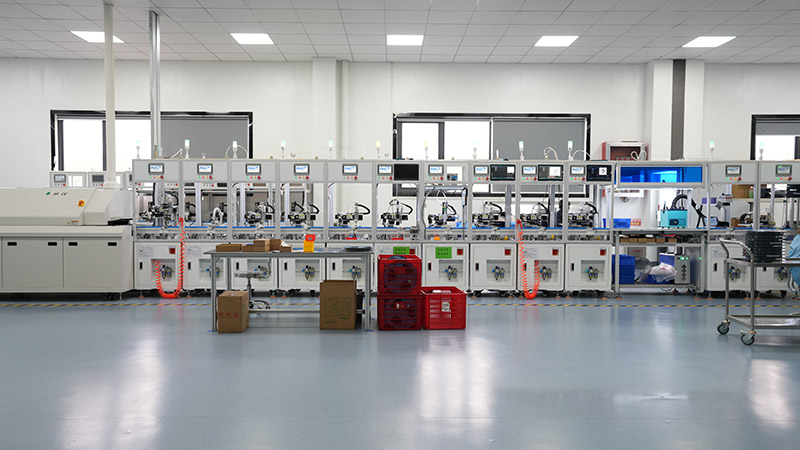

A MEIDI Intelligent Technology 2011 óta foglalkozik akusztikus alkatrészek tervezésével és gyártásával. A vállalat vertikálisan integrált létesítménye Jiangsuban (Kína) az LCP fröccsöntést, az automatizált SMD összeszerelést, az elektromágneses tekercselést és a teljes beépített akusztikus tesztelést fedi le. Az ISO 9001 tanúsítvánnyal rendelkező minőségbiztosítási rendszer szerint működő gyár kötegszintű nyomon követhetőség mellett támogatja a nagy volumenű gyártást, lehetővé téve a folyamatos szállítást az autóipari, ipari, biztonsági és fogyasztói elektronikai vásárlók számára világszerte.
Az MLT-1365Y-5V ugyanazon gyártási szabály szerint készül. Minden egyes tétel a következő megbízhatósági ellenőrzésen esik át, a termékdokumentációban meghatározottak szerint. A környezeti stressz-szűrés magában foglalja a 48 órás magas hőmérsékletű tárolást +80±2°C-on, a 48 órás alacsony hőmérsékletű áztatást -30±2°C-on, valamint öt hősokk ciklust ezen szélsőségek között, szakaszonként 30 perces várakozással. A mechanikai robusztusságot 10 Hz-től 55 Hz-ig terjedő 1,0 mm-es amplitúdójú, mindhárom tengelyen átívelő rezgésvizsgálattal igazolják, amit három 75 cm-es szabadesés követ egy 10 mm-es keményfa felületre.
A nedvességállóságot 48 órás 50±5°C-os 90–95%-os relatív páratartalom melletti expozíció igazolja, a jellemzés előtt 2 órás környezeti helyreállítással. A forrasztás integritását 250±5°C-os forrasztási hőállósági teszttel igazolják 10 másodpercig úgy, hogy az alkatrész testét a forrasztási ponttól 2,0 mm-re kell elhelyezni, a teljes visszafolyási profil tesztelése mellett. Minden vizsgálati kritérium dokumentálva van a termékleírásban, és a tételes vizsgálati jelentések kérésre rendelkezésre állnak. Azon ügyfelek számára, akiknek ezeken a szabványos protokollokon túlmenő minősítést igényelnek, a MEIDI minőségügyi mérnöki csapata további szűréseket is megbeszélhet.
Az alább felsorolt forgatókönyvek az MLT-1365Y-5V elektromos, akusztikai és környezetvédelmi besorolásaiból származnak. Integrációs útmutatóként szolgálnak, és nem tartalmaznak semmilyen előzetes biztonsági vagy szabályozási tanúsítványt; lépjen kapcsolatba a MEIDI-vel a megfelelőség megerősítéséhez a célpiacon.
•Ipari vezérlőpanelek: az aktív kialakítás közvetlenül csatlakozik a PLC-kimenetekhez vagy az 5V-os logikai sínekhez, így nincs szükség PWM-generálásra, és megtakarítja a processzor erőforrásait az alapvető vezérlési feladatokhoz.
• Biztonság és beléptetés: a behatolásjelző panelek, billentyűzetek és kártyaolvasók az egyszerű kétvezetékes egyenáramú meghajtó és a 85 dB-es kimenet előnyeit élvezik, amely mérsékelt környezeti zajt csökkent.
• Automatizálási átjárók építése: az állapotváltozási riasztások és hibajelzések egyetlen GPIO tűvel is megvalósíthatók, leegyszerűsítve a firmware architektúrát a HVAC és energiagazdálkodási rendszerekben.
•Kereskedelmi készülékek: időzítők, ciklus befejezését jelző jelzők és ajtónyitás-riasztások az 5 V-os vezérlőkártyákon megbízható hangforrást kapnak további meghajtókomponensek nélkül.
•Telekommunikációs infrastruktúra: a széles hőmérséklet-ingadozásoknak kitett kültéri szekrényeket és hálózati berendezéseket a -40°C-os hidegindítási képesség és a +105°C-os felső működési határ támogatja.
•Kültéri és változó hőmérsékletű berendezések: a napenergiával működő, hideg éghajlatú vagy motorteres alkalmazásokhoz használt burkolatok a megnövelt hőmérsékleti besorolásra támaszkodhatnak az állandó riasztási teljesítmény érdekében.
| Tervezési szempont | MLT-1365Y-5V specifikáció |
| Távolítsa el a külső oszcillátor áramkört | Integrált meghajtó áramkör; DC feszültség alkalmazása PWM, MCU időzítő vagy tranzisztor meghajtó nélkül állítja elő a hangot |
| 5V rendszer kompatibilitás | 4–7 V tartomány középen 5 V névleges feszültséggel; közvetlenül a szabványos szabályozott 5V-os sínekről működik |
| Termikus kihívást jelentő környezetek | -40 °C és +105 °C közötti működési tartomány specifikációnként |
| Mérsékelt akusztikus kimeneti igény | ≥85 dB 10 cm-nél, a riasztási hallhatóság érdekében |

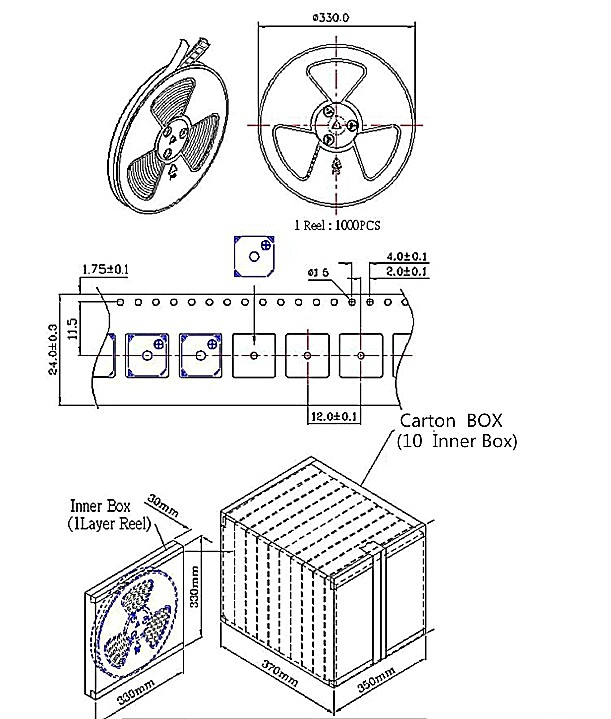

| SMT gyártási hatékonyság | Az SMD lábnyom kompatibilis a szalag-tekercses adagolással és a szabványos újratöltési profilokkal |
| Jelenlegi költségvetési tervezés | ≤50 mA tápellátási és termikus tervezési számításokhoz |
Az 5 V-os 2700 Hz-es SMD mágneses aktív hangjelző kitölti a nagyon kompakt SMD zümmögők és a nagyobb átmenő lyukú riasztóegységek közötti teret. 12,8 mm-es négyzetlábnyoma nagyobb, mint a legkisebb SMD-alternatíváké, de az aktív kialakítás kiküszöböli a passzív jelátalakítók által jellemzően megkövetelt meghajtó áramkör bonyolultságát. A 6,5 mm-es magasság függőleges helyet cserél az integrált elektronikára és a robusztus akusztikus kimenetre. 2700 Hz-en a rezonanciafrekvencia szándékosan a miniatűr eszközökben megszokott 4 kHz-es középpont alá van beállítva; ez befolyásolhatja a tonális karaktert, és jobb teljesítményt biztosíthat bizonyos burkolatok akusztikájában. A mérnököket arra biztatjuk, hogy a prototípuskészítés során hasonlítsák össze a 2,7 kHz-es hangot a magasabb frekvenciájú alternatívákkal.
Minták állnak rendelkezésre a próbapadi kiértékeléshez, így megmérheti az akusztikus teljesítményt, az áramfelvételt és a termikus viselkedést az adott hajtás és környezeti feltételek mellett.
1. Szükséges-e az MLT‑1365Y‑5V külső oszcillátor vagy meghajtó áramkör?
Nem. A berregő aktív, a komponensbe integrált oszcillátorral és meghajtóval. A 4–7 V tartományon belüli egyenfeszültség közvetlenül 2700±300 Hz-es hangot ad. Nincs szükség külső PWM jelre, mikrokontroller időzítőre vagy tranzisztorra. A hang aktiválásához elegendő egy egyszerű logikai értékű GPIO-kimenet, egy reléérintkezőzár vagy egy DC-sínhez való közvetlen csatlakozás.
2. Mi a különbség ez az aktív hangjelző és a passzív elektromágneses hangjelző között?
A passzív elektromágneses hangjelző tekercset és membránt tartalmaz, de hiányzik a meghajtó elektronika; AC jelet kell táplálni a rezonancia frekvencián, jellemzően PWM kimenetről és tranzisztor pufferből. Az MLT-1365Y-5V minden szükséges meghajtó áramkört tartalmaz, így állandó egyenfeszültséggel működik. Ez a megközelítés megtakarítja az I/O érintkezőket, a firmware-többletet és a PCB-területet, némileg nagyobb csomag és fix frekvencia árán.
3. Hogyan viszonyul a 2700 Hz-es frekvencia a 4000 Hz-es hangjelzésekhez?
A 2700±300 Hz-es középfrekvencia alacsonyabb, mint a sok miniatűr SMD berregőben található 4 kHz-es szabvány. Mindkét frekvencia a jó emberi hallásérzékenység tartományán belül van. Az alacsonyabb hangmagasság eltérő tónusjelleget kínálhat, és eltérően terjedhet a burkolat anyagain és a háttérzaj spektrumán keresztül. A legjobb választás az akusztikus környezettől, a figyelmeztető diszkriminációs igényektől és a felhasználói preferenciáktól függ; prototípus tesztelése javasolt.
4. Működhet-e folyamatosan a berregő +105°C-on?
A +105°C érték a megadott működési tartomány felső határát jelenti. A folyamatos működés ezen a hőmérsékleten a specifikáción belül van, de mint minden elektronikus alkatrésznél, a magas hőmérsékletnek való hosszan tartó expozíció felgyorsítja az öregedést. A határérték közelében tartós működést igénylő alkalmazások esetén forduljon a MEIDI-hez a leértékelési tanácsért és a várható élettartamra vonatkozó adatokért a termikus profil alatt.
5. Milyen meghajtó áramkör javasolt a mikrokontroller integrációhoz?
Az MLT-1365Y-5V készülékhez csak 4–7 V tartományban lévő egyenfeszültség-forrásra van szüksége. Ha egy 5V-os GPIO mikrokontroller ≤50mA áramot tud adni, a hangjelző közvetlenül csatlakoztatható. Ha a GPIO áramerőssége alacsonyabb, az alacsony oldali kapcsolóként használt logikai szintű N-csatornás MOSFET vagy NPN tranzisztor a tipikus megoldás. A hangjelző belső meghajtó elektronikát tartalmaz, így nincs szükség soros áramkorlátozó ellenállásra a tápvezetéken. A belső oszcillátor áramkör védelme érdekében ügyeljen arra, hogy a tápfeszültség soha ne haladja meg a 7 V-ot.
Műszaki adatlapokhoz, feszültségspecifikus akusztikai jellemzéshez, termikus leértékelési adatokhoz, hajtásáramkör alkalmazási megjegyzéseihez vagy az OEM testreszabási megbeszélésekhez küldje el igényeit a kapcsolatfelvételi űrlapon. A MEIDI alkalmazásmérnökei általában egy munkanapon belül válaszolnak a dokumentációval és a mennyiségi árakkal.

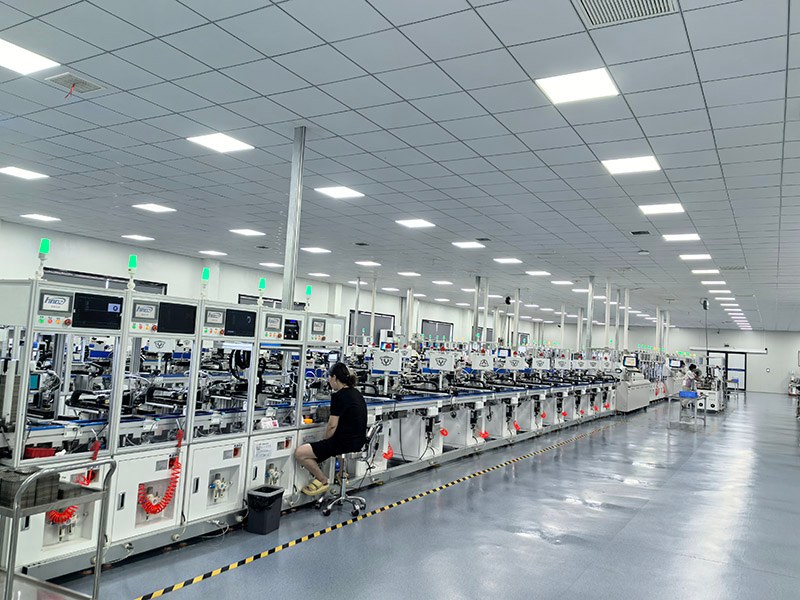

A MEIDI Intelligent Technology 2011 óta szállít piezoelektromos és elektromágneses akusztikus alkatrészeket. A cég Jiangsu-i gyártási tevékenysége integrálja az LCP öntést, az automatizált tekercselést, az SMD összeszerelést és a 100%-ban beépített akusztikus tesztelést. Az ISO 9001 folyamatok és egy dedikált megbízhatósági laboratórium támogatja az egyes termékekre közzétett teljesítménygaranciákat. Az autóipari, ipari, biztonsági és fogyasztói piacok ügyfelei a MEIDI-re támaszkodnak az állandó minőség és az érzékeny műszaki támogatás érdekében.
