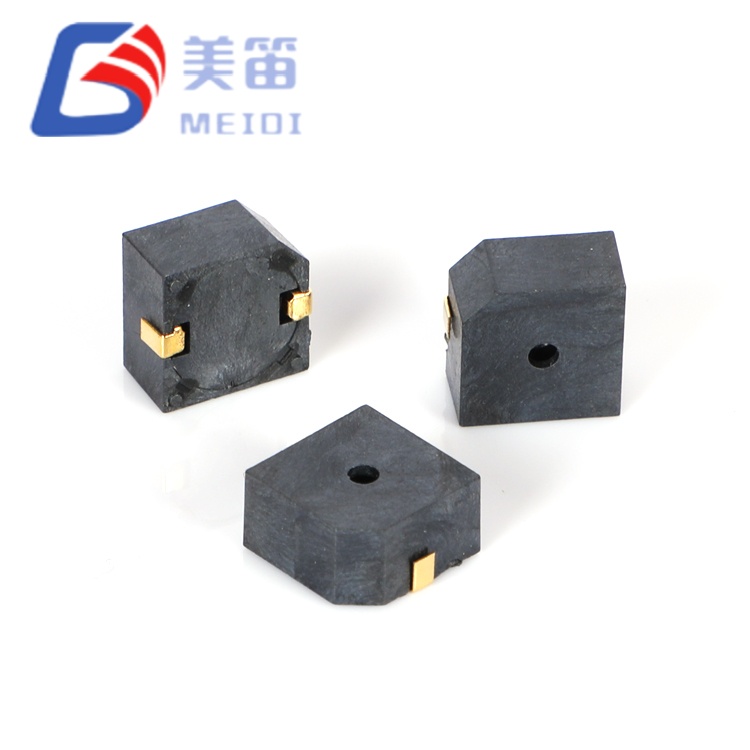

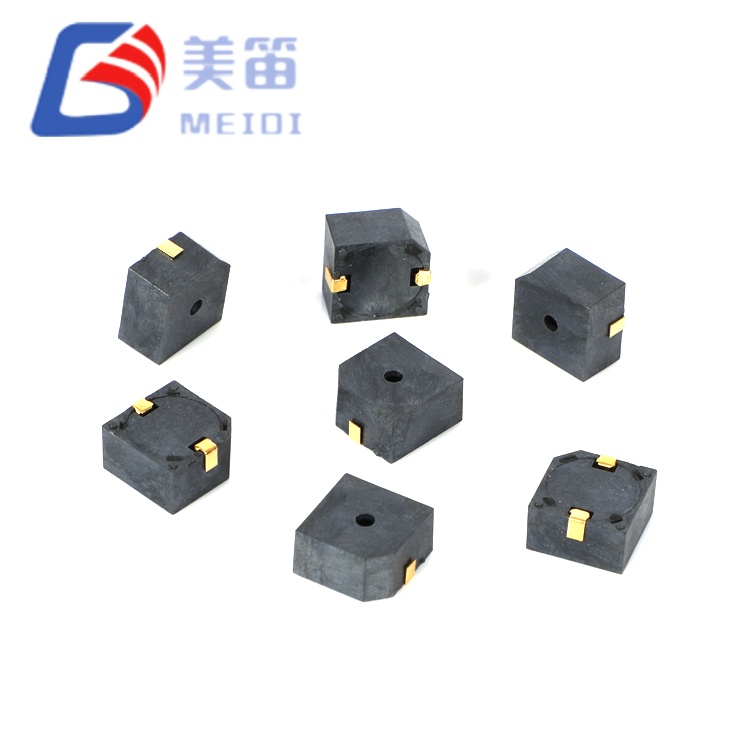

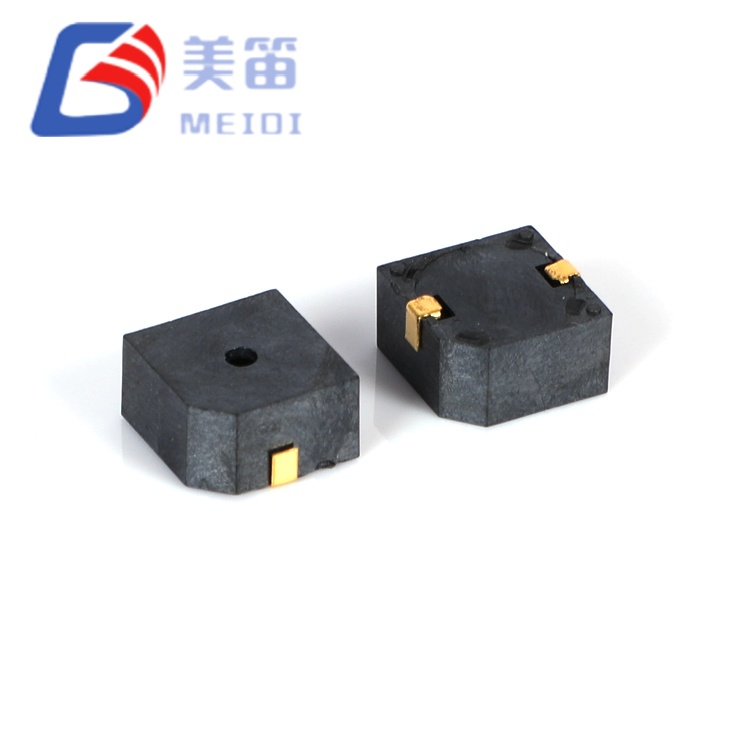

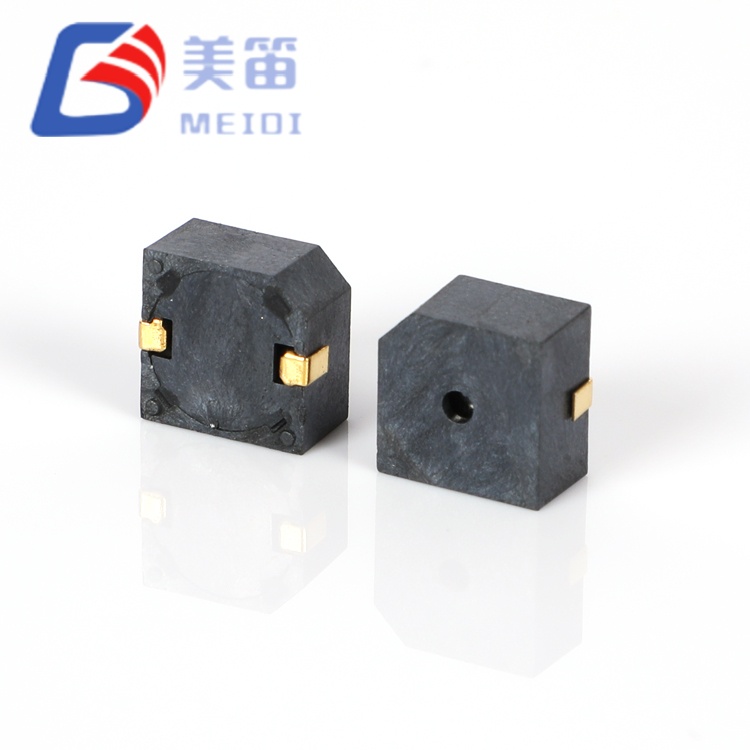

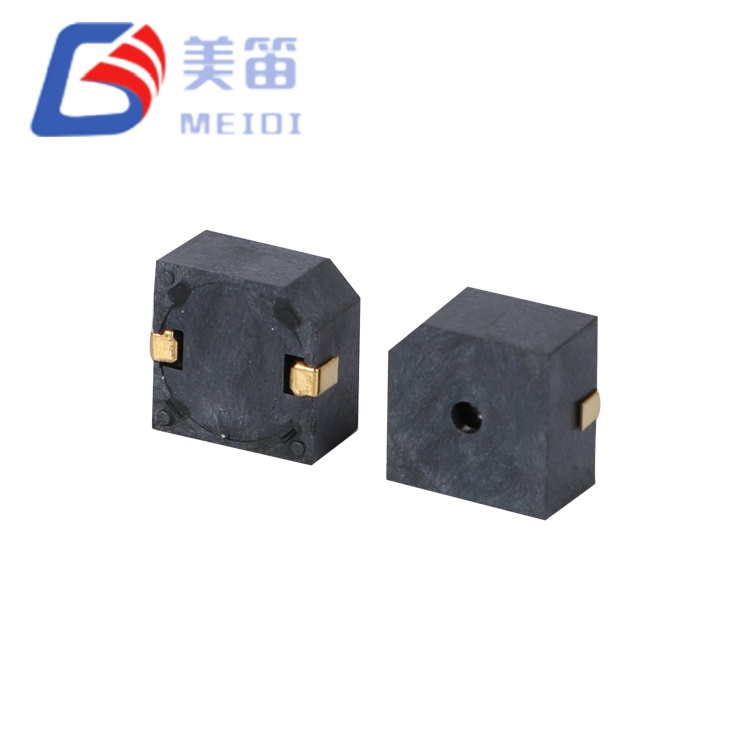

A 9,6*9,6*5 mm-es SMD mágneses aktív berregő egy önvezérelt elektromágneses aktív hangjelző, amelyet olyan alkalmazásokhoz terveztek, ahol külső oszcillátor áramkör nélkül azonnali akusztikus visszacsatolás szükséges. Ez a 9,6 × 9,6 × 5,0 mm-es 5 V-os SMD elektromágneses aktív berregő közepes méretű helyet foglal el, amely egyensúlyba hozza az akusztikus kimenetet a PCB ingatlanok korlátaival, így alkalmas ipari vezérlőpanelekhez, orvosi műszerekhez és kereskedelmi eszközök interfészeihez, ahol a kártya helye prémium, de a hangjelzések integritását nem lehet veszélyeztetni.
A PWM jelgenerálást és illesztőprogram-komponenseket igénylő passzív berregőkkel ellentétben az MLT-9650Y-5V gyárilag hangolt oszcillátor áramkört tartalmaz, amely stabil 3000 Hz-es hangot produkál ≥85 dB mellett, ha 4 V és 7 V közötti egyenfeszültséget alkalmaznak. Ez az architektúra szükségtelenné teszi a mikrokontroller időzítő erőforrásait, a tranzisztor meghajtó fokozatait és az induktív szűrőkomponenseket, csökkentve a BOM bonyolultságát és a tervezési ellenőrzési ciklusokat. A ≤30 mA áramfelvétel 5 V-on kompatibilis a szabványos logikai szintű kimenetekkel és reléérintkezőkkel, lehetővé téve a közvetlen hajtást a PLC digitális kimeneteiről, az MCU GPIO csatlakozóit vagy az egyszerű kapcsolási kapacitást megfelelő áramerősséggel.
A fekete LCP ház méretstabilitást biztosít szabványos ólommentes visszafolyó profilok révén, 255 ± 5 °C csúcshőmérsékletű, és támogatja az automatizált SMT összeszerelő sorokat speciális kezelési protokollok nélkül. A -30 °C és +70 °C közötti üzemi hőmérsékleti tartományával és -40 °C-ig terjedő tárolási tűrőképességével az MLT-9650Y-5V szabályozatlan környezetben is alkalmazható, beleértve a kültéri távközlési szekrényeket, a hűtött logisztikai berendezéseket és az autók belső alrendszereit, ahol a hőkibocsátások meghaladják a fogyasztói szintű határértékeket.
| Paraméter | Érték |
| Névleges feszültség | 5 V (o-p) |
| Üzemi feszültség tartomány | 4-7 V |
| Hangnyomásszint | ≥ 85 dB |
| Rezonancia frekvencia | 3000 ± 300 Hz |
| Üzemi áram | ≤ 30 mA |
| Üzemi hőmérséklet | -30 ℃ ~ +70 ℃ |
| Tárolási hőmérséklet | -40 ℃ ~ +85 ℃ |
| Méretek | 9,6 × 9,6 × 5,0 mm |
| Súly | 1,5 g |
| Szerelés típusa | SMD (felületre szerelhető eszköz) |
Nulla külső oszcillátor-alkatrészek – közvetlenül egyenfeszültséget kell alkalmazni; nincs szükség PWM időzítő kiosztásra, tranzisztor pufferre vagy flyback diódára, megőrizve a mikrokontroller erőforrásait az elsődleges alkalmazáslogikához
Széles feszültségmagasság – a 4–7 V-os működési tartomány 5 V-os névleges sínekhez ±20%-os szabályozótűréssel, akkumulátorlemerülési görbékkel és ipari 24 V-os rendszerekkel rendelkezik, amelyek egyszerű rezisztív vagy kapcsolószabályzókkal csökkenthetők
Konzisztens akusztikus aláírás – a belső oszcillátor 3000 Hz-es középfrekvenciát tart fenn ±10%-os tűréssel a teljes feszültség- és hőmérséklet-burkológörbe, kiküszöbölve a külső meghajtású passzív átalakítókra jellemző frekvenciaeltolódást
Közepes méretű SMD alapterület --- A 9,6 mm-es négyzet alakú csomag megfelelő membrán kifutási területet biztosít a megbízható ≥85 dB-es kimenethez anélkül, hogy átmenő lyukba kellene szerelni
Visszafolyási és hullámforrasztással kompatibilis – fekete LCP-ház 255 °C-os csúcs visszafolyási hőmérsékletre és 360 °C-os kézi forrasztásra, amely támogatja a vegyes összeszerelési környezeteket a prototípus kézi forrasztástól a nagy volumenű automatizált vonalakig
| Paraméter | Érték | Tesztkörülmények |
| Névleges feszültség | 5 V (o-p) | 25 ℃-on |
| Üzemi feszültség | 4–7 V (o-p) | Folyamatos működés |

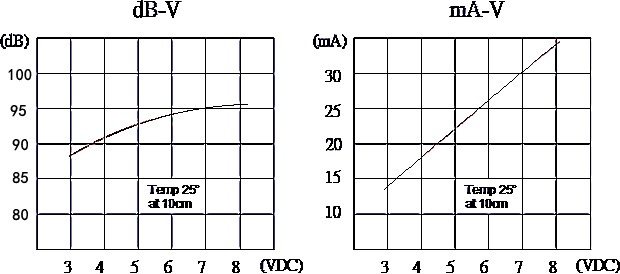

| Hangkimenet | ≥ 85 dB | 5 V-on, 10 cm távolságra |
| Rezonancia frekvencia | 3000 ± 300 Hz | Névleges feszültségen |
| Üzemi áram | ≤ 30 mA | 5 V-nál |
| Üzemi hőmérséklet | -30 ℃ ~ +70 ℃ | Funkcionális |
| Tárolási hőmérséklet | -40 ℃ ~ +85 ℃ | Nem működőképes |
| Paraméter | Érték |

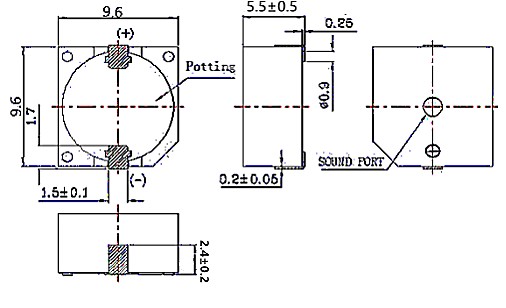

| Méretek (H × Szé × Ma) | 9,6 × 9,6 × 5,0 mm |
| Súly | 1,5 g |
| Ház anyaga | Fekete LCP |
| Forrasztási hőmérséklet (visszafolyás) | 255 ± 5 °C, 3 s; Melegítse elő 180 °C-ra, 40-70 s |
| Forrasztási hőmérséklet (hullám) | 255 ± 15 °C, 4-6 s |
| Forrasztási hőmérséklet (kézi) | 360 ± 10 °C, 2-5 s |
| Max Reflow Pass | 3 |
| Üzemi hőmérséklet | -30 ℃ ~ +70 ℃ |
| Tárolási hőmérséklet | -40 ℃ ~ +85 ℃ |
Ipari PLC riasztómodulok – hibajelzések és vészleállítási riasztások programozható logikai vezérlőkben és motorhajtási rendszerekben, ahol az 5 V-os vagy 24 V-os logikai sínek szabványosak, és az azonnali akusztikus visszajelzés a kioldáskor kötelező
Orvosi diagnosztikai műszerek – befejezési jelek, hibafigyelmeztetések és kalibrációs állapotjelző hangok asztali analizátorokban, betegmonitorokban és dializáló berendezésekben, ahol az elektromágneses kompatibilitás és a konzisztens kimenet szabályozott követelmény.
Kereskedelmi hűtési és hidegláncos logisztika – ajtónyitott riasztások, hőmérséklet-sértésértesítések és kompresszorhiba-riasztások a fagyasztószekrényekben, szállítótartályokban és a nulla alatti környezeti hőmérsékleten üzemelő gyógyszertárolókban
Távközlési kültéri burkolatok – szekrénybehatolás-észlelés, áramkimaradás-riasztások és hőkitörés-figyelmeztetések a bázisállomás-átjátszókban és a hálózat széli csomópontjaiban, amelyek ellenőrizetlen időjárási viszonyoknak vannak kitéve
Gépjárművek belső alrendszerei – biztonsági öv-emlékeztetők, gyújtáskulcsos hangjelzések és töltési állapotjelző elektromos járművek műszercsoportjaiban és haszongépjárművek kabinjaiban, ahol az 5 V-os kiegészítő buszok elterjedtek
| Mérnöki követelmény | MLT-9650Y-5V Előny |
| Minimalizálja az anyagjegyzék összetettségét | Az integrált oszcillátor kiküszöböli a külső meghajtó IC, alapellenállás, flyback dióda és PWM firmware fejlesztést |
| Biztosítsa a feszültség robusztusságát | A 4–7 V-os tartomány 5 V névleges feszültséggel rendelkezik, fejtérrel az akkumulátor lemerülése, a szabályozó tűrése és a tranziens elnyomás érdekében |
| Garantálja az akusztikai állandóságot | Gyárilag hangolt 3000 Hz-es rezonancia ±10%-os kötegeltűréssel; nincs szükség meghajtó áramkör hangolására vagy egységenkénti kalibrációra |

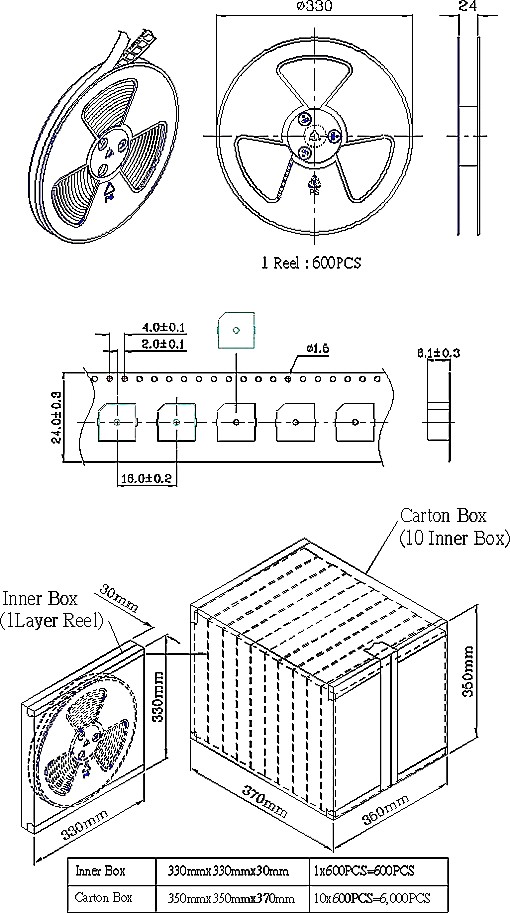

| Támogatja az automatizált SMT összeszerelést | Szabványos szalagos és tekercses csomagolás vákuumfúvókás felszedő kompatibilitással; visszafolyási csúcs 255 °C |
| Működjön hőigényes környezetben | -30 °C és +70 °C közötti működési tartomány meghaladja a szabványos fogyasztói határértékeket; -40 °C-os tárolás támogatja a hidegláncos logisztikát |
Az 1,5 grammos tömeg hozzájárul a mechanikai stabilitáshoz az ipari gépeknél és járműalkalmazásoknál szokásos vibrációs körülmények között. A membránszerelvény konzisztens akusztikus kimenetet tart fenn mechanikai ütés esetén, míg az 5,0 mm-es magasság megfelelő belső üreget biztosít a hatékony 3 kHz-es rezonancia generálásához.
A MEIDI a 9,6*9,6*5 mm-es SMD mágneses aktív hangjelzőt automatizált összeszerelő sorokon gyártja, 100%-os elektromos és akusztikus működési teszteléssel. Minden gyártási tétel átfogó környezeti és mechanikai igénybevételi ellenőrzésen esik át:
• Magas hőmérsékletű tárolás – 48 óra +80 ± 2 °C-on, majd 2 óra környezeti helyreállítás és teljes paraméteres ellenőrzés
• Alacsony hőmérsékletű tárolás – 48 óra -30 ± 2 °C-on, majd 2 óra környezeti visszanyerés
• Hősokk ciklus – 5 ciklus -30 °C és +80 °C között, szélsőségenként 30 perces várakozással
• Rezgésállóság – szinuszos sweep 10–55 Hz, 1,0 mm amplitúdó, XYZ tengelyek, 0,5 óra kumulatív
•Mechanikai ütés – 75 cm-es szabadesés 10 mm-es keményfára, 3 ütés
• Nedvességállóság – 48 óra 50 ± 5 °C-on / 90–95% relatív páratartalom, majd 2 óra környezeti helyreállítás
• Forrasztási hőállóság – 250 ± 5 °C 10 ± 0,5 másodpercig, 2,0 mm-es hézag a test és a forrasztás között
A minta tételes vizsgálati adatok megerősítik a specifikáción belüli egyenletes teljesítményt: hangnyomás 94,1-96,1 dB, áram 24,4--26,4 mA, frekvencia 2987--3011 Hz (mind 3000 ± 300 Hz specifikáción belül), nulla méret- vagy polaritáshibával.
1. kérdés: Meghajtható az MLT-9650Y-5V közvetlenül egy 3,3 V-os GPIO mikrokontrollerről?
Nem. A minimális üzemi feszültség 4 V, a 3,3 V pedig a garantált működési küszöb alá esik. Míg a hangjelző csökkentett teljesítményt produkál, vagy nem oszcillál teljesen 3,3 V-on, a megbízható működéshez legalább 4 V-os tápfeszültség szükséges. A 3,3 V-os rendszereknél fontolja meg az 5 V-os boost konvertert, vagy válasszon egy 3 V-os aktív hangjelzőt a MEIDI portfóliójából.
Q2: Mennyi az akusztikus élettartam folyamatos működés mellett maximális névleges feszültség mellett?
Az integrált oszcillátor és elektromágneses jelátalakító 5 V-on és 25 °C-os környezeti hőmérsékleten történő folyamatos működésre alkalmas. Az élettartam meghosszabbodik a riasztási alkalmazásokra jellemző szakaszos munkaciklusok mellett. Az élettartamra vonatkozó adatokért forduljon a gyárhoz. Folyamatos hangjelzésű alkalmazásoknál, például vészkiürítési jelzéseknél, meg kell fontolni a burkolat hőkezelését a hőfelhalmozódás elkerülése érdekében.
3. kérdés: Hogyan befolyásolja az integrált oszcillátor az elektromágneses kompatibilitást a külső meghajtású passzív berregőkkel összehasonlítva?
A belső oszcillátor fix 3000 Hz-en működik, szabályozott emelkedési és süllyedési időkkel, kiszámítható harmonikus tartalmat hozva létre, amely elsősorban páratlan felharmonikusokra korlátozódik (9 kHz, 15 kHz stb.), amelyek kívül esnek a tipikus vezetett és sugárzott emissziós tesztsávokon. A PWM-vezérelt passzív berregőkkel ellentétben, ahol a kapcsolási zaj a meghajtóáramkör elrendezésétől, a kapumeghajtó impedanciájától és a PCB-útvonaltól függ, az MLT-9650Y-5V konzisztens elektromos terhelést mutat minimális nagyfrekvenciás tartalommal, ami általában alacsonyabb EMC-kibocsátást és egyszerűsített megfelelőségi vizsgálatot eredményez.
4. kérdés: Milyen burkolat tervezési szempontok vonatkoznak az 5,0 mm magasságú profilra?
Az 5,0 mm-es karosszériamagasság megfelelő, akadálymentes távolságot igényel a nyomtatott áramköri lap felülete felett az akusztikus akadályok elkerülése érdekében. Javasoljuk, hogy a hangnyílás felett további távolságot hagyjon, hogy elkerülje a közeli felületek vagy alkatrészek hangnyomás-csökkenését. A ráccsal vagy membránnal ellátott házak esetében értékelni kell az akusztikus impedancia illesztését; a sűrű hálók gyengíthetik a kimenetet. A 9,6 mm-es négyzetméteres alapterület stabil mechanikus rögzítést biztosít szabványos 1,6 mm-es FR4 hordozókra.
5. kérdés: Támogatják-e az OEM-módosításokat, például az egyedi szalagos és tekercses csomagolást vagy az alternatív tűkonfigurációkat?
Igen. A MEIDI támogatja az OEM testreszabását, beleértve a módosított szalag és orsó specifikációkat, alternatív csomagolási mennyiségeket és egyedi címkézést a nagy volumenű rendelésekhez. Az átmenő lyukkonverzióhoz szükséges vezetékforma-módosítások nem alkalmazhatók az SMD MLT-9650Y-5V esetében, de az egyedi forrasztópaszta-sablon-ajánlások és az újrafolyós profil útmutatásai elérhetők az alkalmazásmérnökökön keresztül. A minimális rendelési mennyiségek és az átfutási idők a módosítási körtől függően változnak.
Az MLT-9650Y-5V műszaki adatlapjaiért, CAD-lábnyomaiért, mintakérelmeiért vagy OEM-integrációs útmutatóiért forduljon a MEIDI műszaki támogatásához.
A MEIDI alkalmazásmérnökei általában egy munkanapon belül válaszolnak a műszaki megkeresésekre
